Nussfestigkeitsgrade und was sie tatsächlich für die Gelenkintegrität bedeuten

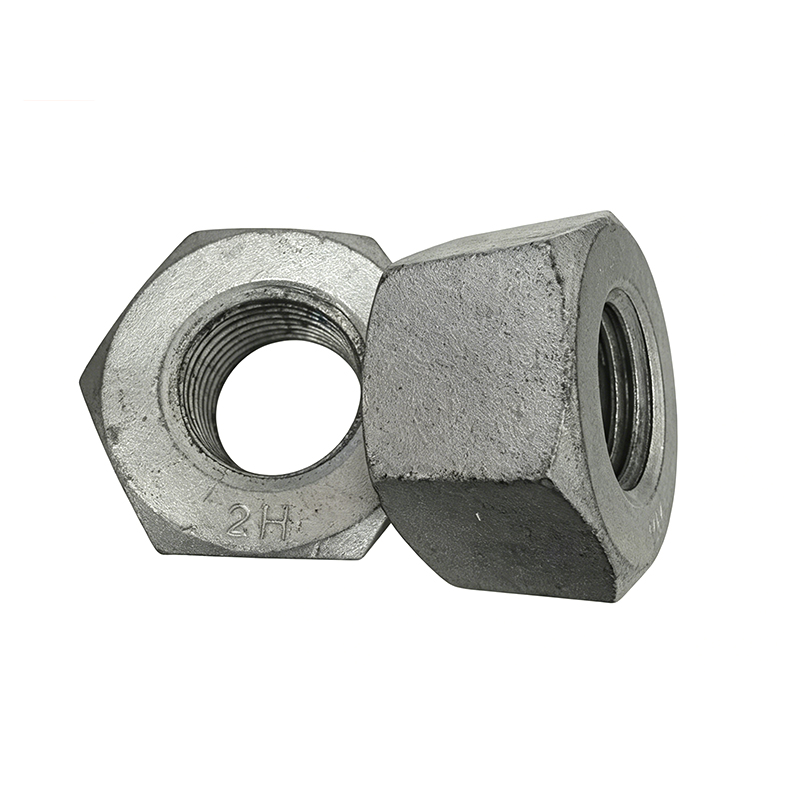

Kennzeichnungen der Festigkeitsklassen von Muttern werden häufig als eigenständige Spezifikation missverstanden, obwohl sie in Wirklichkeit nur im Zusammenhang mit der Schraube, mit der sie gepaart sind, strukturelle Bedeutung haben. Eine Mutter aus Kohlenstoffstahl der Güteklasse 8 in Kombination mit einer Schraube der Güteklasse 4.8 führt nicht zu einer stärkeren Verbindung, sondern zu einer unpassenden Verbindung, bei der sich das weichere Schraubengewinde löst, bevor die Mutter ihre Belastungsgrenze erreicht, was zu einem Versagensmodus führt, der sowohl spröde als auch bei der Inspektion schwer zu erkennen ist. Die richtige Paarungsregel besagt, dass die Muttern-Dehngrenze die minimale maximale Zuglast der Schraube bei demselben Gewindedurchmesser erreichen oder überschreiten muss. Aus diesem Grund spezifiziert ISO 898-2 Mutternklassen nicht allein nach Zugfestigkeit, sondern nach dem Abziehverhältnis – dem Verhältnis der Scherfläche des Mutterngewindes zur Zugspannungsfläche der Schraube.

Für Muttern aus Kohlenstoffstahl Die praktische Paarungsmatrix lautet: Muttern der Güteklasse 4 mit Schrauben der Güteklasse 4.6 und 4.8 (allgemeine Konstruktion, unkritische Baugruppen); Muttern der Güteklasse 8 mit Schrauben der Güteklasse 8.8 (Baustahlverbindungen, Maschinensockel); Muttern der Güteklasse 10 mit Schrauben der Güteklasse 10.9 (Hochlastanwendungen in der Automobil- und Schwermaschinenindustrie). Die Verwendung einer minderwertigen Mutter durch eine hochwertige Schraube – ein Ersatz, der auftritt, wenn die Beschaffung Komponenten separat beschafft – verschiebt den Fehlerort auf das Muttergewinde und führt zu einem Abisolierfehler, der die Klemmkraft plötzlich freigibt, und nicht zu der Streckdehnung, die ein hochwertiger Schraubenfehler hervorrufen würde. Bei seismischen und dynamischen Belastungsanwendungen ist diese Unterscheidung der Unterschied zwischen einer Verbindung, die vor dem Versagen warnt, und einer Verbindung, die dies nicht tut.

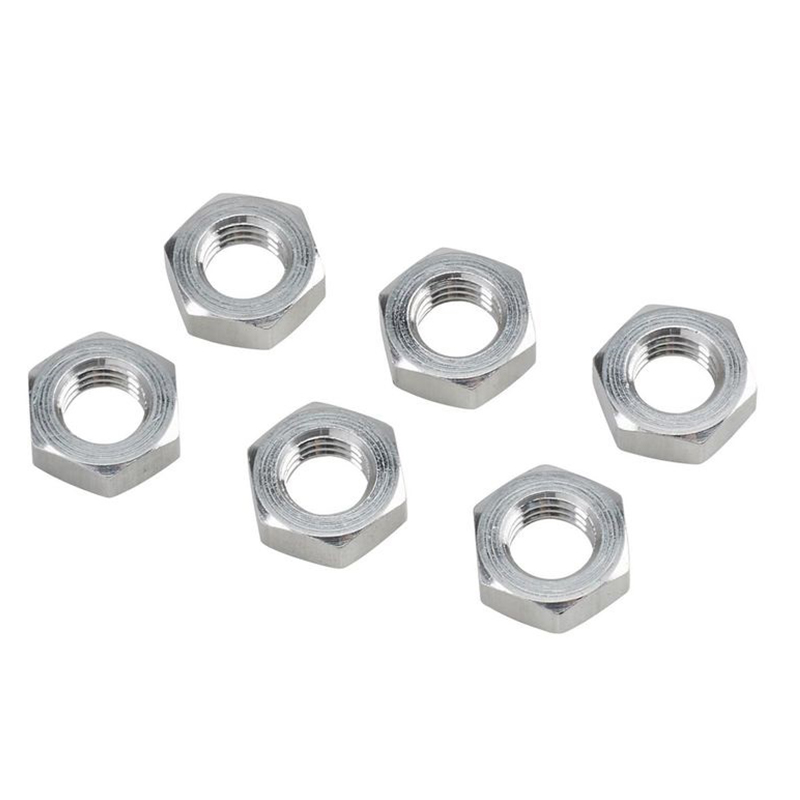

Edelstahlmuttern bringen eine zusätzliche Komplikation mit sich: Die austenitischen Güten 304 und 316 können nicht wärmebehandelt werden, um die Prüflastwerte von Kohlenstoffstahl der Güteklasse 8 oder 10 zu erreichen. Die Bezeichnungen A2-70 und A4-70 (für 304 bzw. 316) entsprechen einer Mindestzugfestigkeit von 700 MPa – was etwa der Güteklasse 7 im Kohlenstoffstahlsystem entspricht. Wenn in korrosiven Umgebungen eine höhere Klemmkraft erforderlich ist, ist A4-80 (316 SS, mindestens 800 MPa) verfügbar, muss jedoch explizit angegeben werden, da A4-70 in den meisten Märkten die Standardlieferqualität ist und die beiden ohne Überprüfung der Kennzeichnung optisch nicht zu unterscheiden sind.

Federscheibenmechanik: Wann Elastizität ein Lösen verhindert und wann nicht

Der Anti-Lockerungsmechanismus einer Federscheibe wird häufig zitiert, aber selten im Detail untersucht – und die Lücke zwischen dem angenommenen und dem tatsächlichen Mechanismus erklärt, warum Federscheiben in bestimmten Vibrationsumgebungen nicht in der Lage sind, die Lockerung zu verhindern. Die übliche Erklärung ist, dass die Rückfederung der Unterlegscheibe die Klemmkraft aufrechterhält, während sich die Verbindung setzt. Dies gilt teilweise für niederfrequente Schwingungen mit geringer Amplitude. Untersuchungen – insbesondere der Junker-Vibrationstest (DIN 65151) – haben jedoch gezeigt, dass standardmäßige geteilte Federscheiben bei Vibrationen in Querrichtung (Scherrichtung) bei Frequenzen über etwa 10 Hz das Lösen tatsächlich beschleunigen können. Der Mechanismus ist kontraintuitiv: Die scharfen Kanten der Unterlegscheibe, die sich in den Schraubenkopf und das Substrat einschneiden sollen, erzeugen Spannungskonzentrationen, die einen Mikroschlupf an der Gewindeschnittstelle auslösen, anstatt ihn zu hemmen.

Wenn Ingenieure dies verstehen, können sie den richtigen Scheibentyp für die Anwendung auswählen, anstatt für alle vibrierenden Baugruppen standardmäßig eine geteilte Standardscheibe zu verwenden:

• Geteilte Standard-Federscheiben ( Unterlegscheiben aus Kohlenstoffstahl , DIN 127) — Wirksam in Umgebungen mit niederfrequenten Vibrationen (unter 5–8 Hz), wie z. B. langsam oszillierende Pumpen und industrielle Förderbandantriebe mit niedriger Geschwindigkeit. Der geteilte Spalt bietet genügend elastische Erholung, um Einbettungsverluste und leichte Temperaturwechsel auszugleichen. Nicht als alleinige Lockerungsschutzmaßnahme in Hochfrequenz-Motor- oder Lüfterbaugruppen empfohlen.
• Hochleistungs-Federscheiben — Dickerer Querschnitt und breitere Spaltung als Standard DIN 127, dadurch größerer Federwegbereich. Besser geeignet für Verbindungen mit erheblichen Einbettungsverlusten (weiche Trägermaterialien, lackierte Oberflächen), bei denen sich Standard-Unterlegscheiben vollständig durchbiegen und starr werden, bevor die Einbettung abgeschlossen ist. Häufig bei der Montage von Schalttafeln und HVAC-Gerätesockeln.
• Gewellte (Wellen-)Federscheiben — Mehrere Kontaktpunkte verteilen die Federlast gleichmäßiger und ermöglichen eine größere Gesamtauslenkung ohne bleibende Verformung. Wird bei der Montage von Präzisionsinstrumenten und leichten Baugruppen verwendet, bei denen die Schraube nicht vollständig angezogen ist, um die Belastung zu gewährleisten, und die Unterlegscheibe über einen Bereich von Vorspannungswerten hinweg als nachgiebiges Element funktionieren muss.
• Unterlegscheiben aus Edelstahl (304/316 Federqualität) – Erforderlich, wenn die Basisumgebung keine Optionen für Kohlenstoffstahl ausschließt. Beachten Sie, dass standardmäßiger austenitischer Edelstahl 304 eine geringere Streckgrenze aufweist als gehärteter Kohlenstoff-Federstahl, was bedeutet, dass eine Edelstahl-Unterlegscheibe mit identischer Geometrie eine geringere Federkraft aufweist als ihr entsprechendes Kohlenstoffstahl-Äquivalent. Für Anwendungen, die sowohl Korrosionsbeständigkeit als auch eine hohe Federkraft erfordern, ist Edelstahl 316 in einem Hochleistungsprofil oder einer Tellerfederkonfiguration (Belleville) die technische Lösung.

Für motor, vehicle, and fan assemblies operating above 15 Hz, the most reliable anti-loosening strategy pairs a prevailing-torque locking nut (nylon insert or all-metal deformed thread) with a flat washer for load distribution — not a spring washer alone. Spring washers serve best as a supplement to adequate preload, not as a replacement for it.

Galvanische Kompatibilität zwischen Muttern, Unterlegscheiben und Untergrund in korrosiven Umgebungen

Die Auswahl korrosionsbeständiger Muttern und Unterlegscheiben unabhängig voneinander und vom Untergrund, mit dem sie in Berührung kommen, ist eine der häufigsten Ursachen für beschleunigte Verbindungskorrosion bei Außen- und Schiffsinstallationen. Galvanische Korrosion erfordert gleichzeitig drei Bedingungen: zwei Metalle mit unterschiedlichem elektrochemischem Potenzial, einen leitfähigen Elektrolyten (Feuchtigkeit, Nässe, Salznebel) und einen durchgehenden metallischen Pfad zwischen ihnen. Bei einer Schraubverbindung sind diese Bedingungen häufig an jeder Kontaktschnittstelle erfüllt – Schraube-Mutter, Unterlegscheibe-Substrat und Unterlegscheibe-Schraubenkopf – was bedeutet, dass jede Schnittstelle unabhängig auf galvanische Kompatibilität bewertet werden muss.

Die Flächenverhältnisregel ist das wichtigste Prinzip bei der Konstruktion gemischter Metallverbindungen: Wenn unterschiedliche Metalle miteinander in Kontakt kommen müssen, sollte das edlere Metall (höher in der galvanischen Reihe) immer die Komponente mit der kleineren Fläche sein. Eine kleine rostfreie Unterlegscheibe, die eine große Struktur aus Kohlenstoffstahl berührt, erzeugt weniger galvanischen Strom – und daher weniger Korrosion – als eine große rostfreie Unterlegscheibe, die einen kleinen Schraubenkopf aus Kohlenstoffstahl berührt. Diese kontraintuitive Regel regelt die Korrosionsrate mehr als die absolute Potenzialdifferenz, und wenn man sie versteht, sind praktische Verbindungskonstruktionen mit gemischten Materialien möglich, ohne dass eine vollständige galvanische Isolierung an jeder Schnittstelle erforderlich ist. Als Hersteller, der sowohl den Automotive- als auch den Industrie-Befestigungsmarkt bedient, wendet Shanghai Soverchannel Industrial Co., Ltd. dieses Prinzip an, wenn es Kunden zu vollständigen Spezifikationen für die Montage von Befestigungselementen berät – und nicht nur zur Auswahl einzelner Komponenten.

Schwärzung, Dacromet und Zinkbeschichtung: Anpassung der Oberflächenbehandlung an die betriebliche Belastung

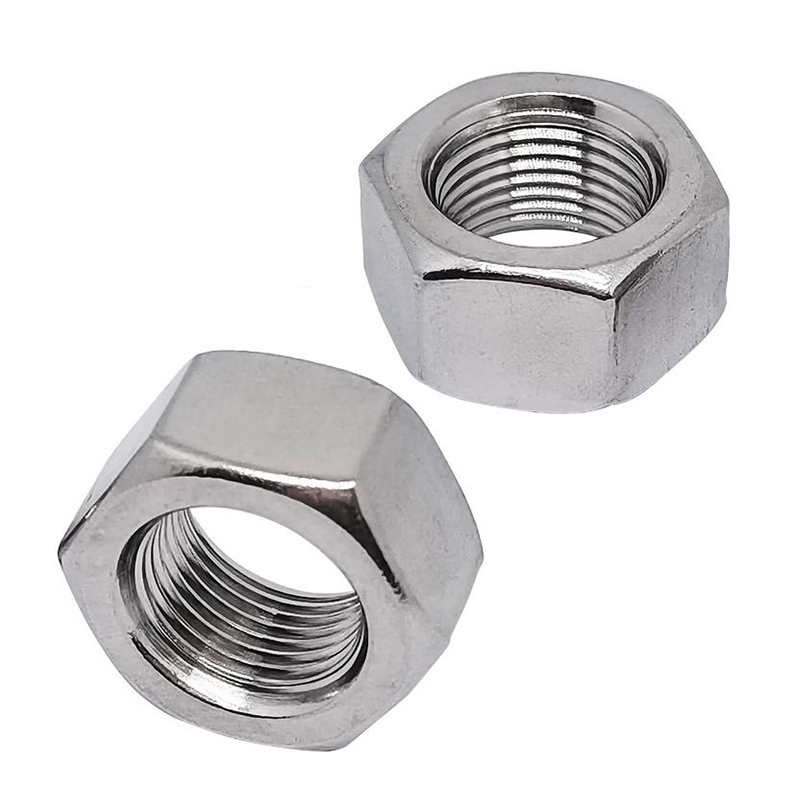

Die Auswahl der Oberflächenbehandlung für Muttern und Unterlegscheiben aus Kohlenstoffstahl wird oft auf eine Kostenentscheidung reduziert, obwohl es sich um eine Entscheidung über die Expositionsklasse handeln sollte. Die drei vorherrschenden Behandlungssysteme für Verbindungselemente aus Kohlenstoffstahl – Schwärzen (Schwarzoxid), Galvanisieren (Zink) und Dacromet-Beschichtung – wirken durch grundlegend unterschiedliche Korrosionsschutzmechanismen, was bedeutet, dass ihre Leistung mit zunehmender Umweltbelastung stark schwankt. Die Anwendung einer Kostenoptimierungslogik auf die Oberflächenbehandlung ohne Berücksichtigung der Expositionsklasse führt bei industriellen Außenanwendungen routinemäßig zu Ausfällen innerhalb der ersten Betriebssaison.

• Schwärzung (Schwarzoxid-Konversionsbeschichtung) — Erzeugt eine typischerweise 1–2 µm dicke Magnetitschicht (Fe₃O₄). Bietet im Wesentlichen einen barrierefreien Korrosionsschutz – seine einzige Korrosionsfunktion besteht darin, nach der Behandlung aufgetragenes Öl oder Wachs zurückzuhalten, das die eigentliche Schutzschicht darstellt. Die Salzsprühbeständigkeit ohne Öl liegt unter 2 Stunden. Mit Öl 24–48 Stunden. Geeignet für Präzisionskomponenten, Hydraulikarmaturen und Werkzeugbeschläge im Innenbereich, bei denen das Aussehen (nicht reflektierende schwarze Oberfläche) und die Maßhaltigkeit (keine messbare Dickenzugabe) wichtiger sind als die Haltbarkeit im Außenbereich. Spezifiziert für Edelstahlmuttern und Kohlenstoffstahlmuttern in Gehäusen optischer, medizinischer und elektronischer Geräte.
• Elektroverzinken (Galvanisieren mit Zink, 5–12 µm) – Bietet Opferzinkschutz mit einer Bewertung von 72–200 Stunden Salzsprühnebel gemäß ISO 9227, je nach Dicke und Passivierungsbehandlung (klar, gelb oder schwarz chromatiert). Geeignet für Serviceklasse 1 (trockener Innenbereich) und Serviceklasse 2 (gelegentliche Kondensation, geschützter Außenbereich). Die Gewindepassung muss Beschichtungsaufbau berücksichtigen: Eine beidseitige Zinkbeschichtung von 12 µm erhöht den Gewindedurchmesser um ca. 0,024 mm, wodurch die Passungsklassentoleranz von 6H auf effektiv 5H ​​verschärft werden kann – relevant, wenn Edelstahl-Unterlegscheiben oder gehärtete Unterlegscheiben in eng tolerierten Baugruppen mit beschichteten Muttern verwendet werden.
• Dacromet-Beschichtung (Zink-Aluminium-Lamellen, 4–8 µm) — Obwohl Dacromet dünner als elektroverzinktes Material ist, erreicht es aufgrund der dichten, überlappenden Flockenstruktur, die einen gewundenen Weg für korrosive Ionen schafft, eine Salzsprühnebelbeständigkeit von 500–1.500 Stunden. Entscheidend ist, dass Dacromet als Tauch-Schleuder- oder Sprühverfahren angewendet wird, das kein Beizen mit Säure erfordert und daher kein Risiko einer Wasserstoffversprödung mit sich bringt – der Hauptgrund, warum es für hochfeste Muttern der Klassen 10.9 und 12.9 spezifiziert ist, bei denen die elektrolytische Verzinkung in den meisten Automobil- und Schwermaschinennormen verboten ist. Der Aluminiumgehalt im Bindemittel heilt außerdem kleinere Oberflächenschäden durch bevorzugte Oxidation selbst und verlängert so die Feldlebensdauer in abriebgefährdeten Umgebungen wie Außenbaufugen und Leitplankenbaugruppen.

Shanghai Soverchannel Industrial Co., Ltd. verfügt über ein prozessübergreifendes Inspektionssystem, das im Rahmen jahrelanger Belieferung der Kfz-Befestigungsindustrie entwickelt wurde. Die Überprüfung der Beschichtungsdicke und der Haftung erfolgt als standardmäßige ausgehende Qualitätskontrollschritte für alle behandelten Muttern aus Kohlenstoffstahl, Unterlegscheiben aus Kohlenstoffstahl, Muttern aus rostfreiem Stahl und Unterlegscheiben aus rostfreiem Stahl. So erhalten Kunden im Maschinenbau, im Baugewerbe und in der Industrie die Rückverfolgbarkeitsdokumentation, die für Projektqualitätsprüfungen und die Einhaltung langfristiger Garantien erforderlich ist.
