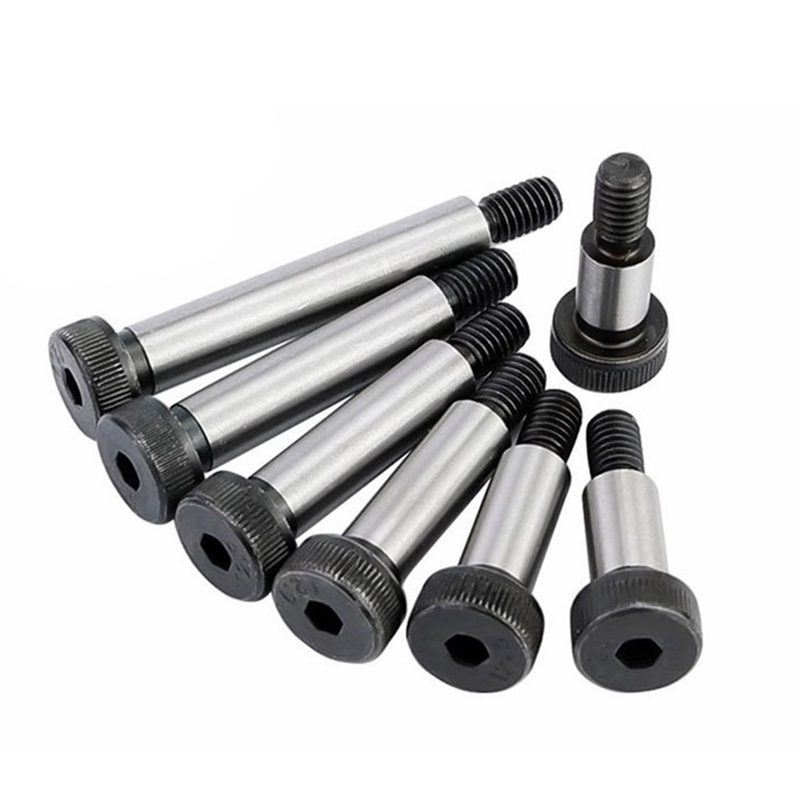

Toleranz des Schulterdurchmessers: Das Maß, das darüber entscheidet, ob eine Präzisionsform läuft oder ausfällt

Bei Präzisionsformen und Spritzgussformen ist die Schulter eines Schulterschraube ist nicht nur ein Strukturmerkmal – es ist ein Präzisionsdatum. Die Toleranz des Schulterdurchmessers bestimmt, wie genau eine Formkomponente positioniert werden kann und wie wiederholbar sie über Tausende von Zyklen in diese Position zurückkehrt. Die Industriepraxis für hochpräzise Werkzeuge spezifiziert Schulterdurchmesser mit der h6-Toleranz (nur negative Toleranz, kein Übermaß), was für eine 10-mm-Schulter einen Durchmesserbereich von 9,991–10,000 mm bedeutet. Bei diesem Toleranzniveau passt die Schulter mit einer Press- oder Übergangspassung in ein Passloch, wodurch das Radialspiel vollständig eliminiert wird.

Die Folgen einer unzureichenden Schulterverträglichkeit sind messbar und oft teuer. In einem Prägewerkzeug ermöglicht ein Begrenzungsstift mit sogar 0,02 mm radialem Spiel, dass sich das geführte Bauteil unter der Stoßbelastung jedes Pressenhubs seitlich verschiebt. Mit der Zeit vergrößert diese Mikrobewegung die Bohrung, beschleunigt den Verschleiß sowohl der Schraube als auch des Matrizenblocks und führt schließlich zu Maßabweichungen im Stanzteil. Was als Toleranzspezifikationsproblem beginnt, wird zu einem Produktionsqualitätsproblem, ohne dass ein einziges offensichtliches Fehlerereignis diagnostiziert werden muss.

Bei Shanghai Soverchannel Industrial Co., Ltd. Die Schulterdurchmessertoleranzen für Präzisionswerkzeuganwendungen werden standardmäßig auf h6 gehalten, wobei h5 für Kunden verfügbar ist, die eine möglichst enge Passung bei Hochzyklus-Stanzwerkzeugen und Halbleiterwerkzeugen benötigen. Das Produktionswerk des Unternehmens, Nantong Jinzhai Hardware Co., Ltd., verwendet Rundschleifen als letzten Schulterendbearbeitungsvorgang und nicht nur das Drehen, was eine Rundheit im Submikrometerbereich und einen gleichbleibenden Durchmesser im gesamten Produktionslos ermöglicht.

Schulterlängenpräzision bei Anwendungen mit Auswerferhalterungen: Warum ±0,05 mm nicht gut genug ist

Ansatzschrauben, die als Auswerferhalter in Spritzgussformen verwendet werden, erfüllen eine Funktion, die sich grundsätzlich von der eines Befestigungselements unterscheidet, das zwei Platten zusammenhält. Die Schulterlänge definiert die genaue Hubgrenze der Auswerferplatte – die Strecke, die die Auswerferstifte nach vorne zurücklegen, um das Formteil aus der Kavität zu drücken. Wenn die Schulterlänge auch nur um 0,1 mm kürzer ist, landet die Auswerferplatte auf dem Schraubenkopf, bevor die Auswerferstifte ihre vorgesehene vordere Position erreichen, sodass das Teil teilweise nicht ausgeworfen wird. Wenn die Schulter um den gleichen Betrag lang ist, schießt die Auswerferplatte über ihre vorgesehene Anschlagposition hinaus, wodurch möglicherweise Auswerferstifte verbogen oder die Hohlraumoberflächen beschädigt werden.

Aus diesem Grund spezifizieren Hersteller von Präzisionsspritzgussformen Schulterlängentoleranzen von ±0,025 mm oder enger für Anwendungen mit Auswerferhaltern – deutlich enger als die ±0,13 mm (ungefähr ±0,005 Zoll) Toleranz, die viele Standardkataloge für Schulterschrauben als Nenntoleranz angeben. Die Unterscheidung ist bei der Beschaffung wichtig: Eine Schraube, die die Katalogtoleranz erfüllt, ist nicht unbedingt eine Schraube, die die Funktionsanforderungen der Form erfüllt.

Schulterschrauben, die als Auswerferhalter verwendet werden, unterliegen ebenfalls einem besonderen Belastungsmuster: Die Schulter trägt am Ende jedes Auswerferhubs eine reine axiale Drucklast, die über die ringförmige Kontaktfläche zwischen dem Schulterende und der Auswerferplatte übertragen wird. Die Ebenheit der Oberfläche und die Rechtwinkligkeit dieser Endfläche zur Schulterachse wirken sich daher direkt darauf aus, wie gleichmäßig sich die Last über das Haltermuster verteilt. Eine ungleichmäßige Lastverteilung auf einen Satz Halteschrauben ist eine der Hauptursachen für das Kippen der Auswerferplatte, was zu unterschiedlichen Auswurfhöhen der Auswerferstifte und zu unterschiedlichem Teileauswurf führt.

Material- und Wärmebehandlungsoptionen für Schulterschrauben in Umgebungen mit hoher Belastung und starken Vibrationen

Bei Baugruppen von Automobilwerkzeugen und Luft- und Raumfahrtkomponenten sind Schulterschrauben einer Kombination aus radialen Scherbelastungen, axialer Spannung vom Gewindeende und kontinuierlicher Vibration ausgesetzt – ein Spannungszustand, der ein Material mit sowohl hoher Oberflächenhärte als auch ausreichender Kernzähigkeit erfordert. Die Oberflächenhärte widersteht Verschleiß an der Schulter-Bohrungs-Schnittstelle; Kernzähigkeit verhindert Sprödbruch bei Stoßbelastung. Ein falsches Gleichgewicht in beide Richtungen führt zu einem vorzeitigen Ausfall.

Als Hersteller von kundenspezifischen Verbindungselementen aus legiertem Stahl entwickelt Shanghai Soverchannel Industrial Co., Ltd. Schulterschrauben aus Ni-Cr-Mo-Legierung gemäß anwendungsspezifischer Chemie und Einsatztiefenspezifikationen. Bei Werkzeugen für die Luft- und Raumfahrt sowie für stark vibrierende Automobilwerkzeuge ist die Einsatztiefe einer aufgekohlten Schulterschraube auf mindestens 0,5 mm ausgelegt – tief genug, dass die gehärtete Schicht nicht durch den Schleifvorgang verbraucht wird, der die Schulter auf die endgültige Durchmessertoleranz bringt, während der duktile Kern erhalten bleibt, der Stöße absorbiert, ohne zu brechen.

Imperiale vs. metrische Schulterschrauben: Realitäten der Beschaffung für die Montage und Wartung von Geräten im Ausland

Aus Nordamerika importierte Geräte verwenden häufig Schulterschrauben mit Zollabmessungen – Schulterdurchmesser in Bruchteilen von Zoll (3/16“, ¼“, 5/16“, 3/8“, ½“ usw.) mit einheitlichen Gewindeformen (UNC oder UNF) am Gewindeende. Wenn diese Ausrüstung in Fertigungsumgebungen mit metrischen Standards Wartung oder Werkzeugaustausch erfordert, wird die Beschaffung der richtigen Ersatz-Schulterschraube zu einer echten Beschaffungsherausforderung. Der Ersatz durch das nächstliegende metrische Äquivalent ist fast nie akzeptabel: eine 6 Die metrische Schulterschraube mit mm Durchmesser hat einen Schulterdurchmesser von 6,000 mm, während das nächstgelegene imperiale Äquivalent (¼") einen Schulterdurchmesser von 6,350 mm hat – ein Unterschied von 0,35 mm, der die Press- oder Übergangspassung, von der die Anwendung abhängt, eliminiert.

Eine zusätzliche Komplikation entsteht durch das Fadenende. Eine ¼"-Zoll-Schulterschraube verwendet typischerweise ein 10-32 UNF- oder ¼-20 UNC-Gewindeende, und die Gewindelöcher in der Form oder Vorrichtung werden passend zugeschnitten. Der Versuch, ein metrisches M5- oder M6-Gewinde zu verwenden, ohne das Loch neu einzufädeln, ist keine praktikable Abkürzung – Steigung, Hauptdurchmesser und Gewindeform unterscheiden sich alle. Bei Anlagenmontagebetrieben in Übersee, die sowohl imperiale als auch metrische Werkzeuge verwenden, ist die Führung eines parallelen Lagerbestands an zölligen Schulterschrauben betrieblich einfacher als fallweise Konvertierungstechnik.

Shanghai Soverchannel Industrial Co., Ltd. liefert von seinem Produktionsstandort bei Nantong Jinzhai Hardware Co., Ltd. sowohl metrische als auch zöllige Schulterschraubenserien mit vollständiger Rückverfolgbarkeit und Maßzertifizierung. Für internationale Kunden, die Geräteflotten mit gemischten Standards verwalten, kann das Unternehmen Zollschulterschrauben gemäß ASME B18.3-Abmessungsstandards im selben Produktionslauf wie metrische Äquivalente herstellen und so die Beschaffungskonsolidierung vereinfachen, ohne dass separate Lieferantenbeziehungen erforderlich sind.

Schulterschrauben als Drehzapfen in automatisierten Maschinen: Berechnung der Lagerbelastung und Abschätzung der Verschleißlebensdauer

In automatisierten Maschinen und Werkzeugmaschinen sind Schulterschrauben, die als Drehzapfen für Gestänge, Nockenstößel oder Schwingarme fungieren, über die gesamte Schulterlänge radialen Lagerbelastungen ausgesetzt. Im Gegensatz zu einem Gleitlager, bei dem die Last über eine lange Kontaktzone verteilt wird, konzentriert ein Schulterschraubenzapfen die Radiallast über die nutzbare Schulterlänge – typischerweise zwischen dem Ein- und Dreifachen des Schulterdurchmessers, abhängig von der Anwendungsgeometrie. Die Berechnung des Lagerdrucks an der Schulterfläche ist der erste Schritt zur Vorhersage der Verschleißlebensdauer.

Es gilt die Formel für den projizierten Flächenlagerdruck: P = F / (d × L), wobei F die Radiallast in Newton, d der Schulterdurchmesser in mm und L die effektive Lagerlänge in mm ist. Für eine Schulterschraube aus einsatzgehärtetem legiertem Stahl, die gegen eine Stahlbuchse oder eine gehärtete Bohrung läuft, beträgt der zulässige Lagerdruck typischerweise 100–150 MPa für kontinuierliche Rotation und 200–350 MPa für oszillierende oder indexierende Bewegung. Das Überschreiten dieser Grenzwerte führt zu einer beschleunigten Oberflächenermüdung, zur Bildung von Abrieb durch Reibverschleiß und zu einer allmählichen Vergrößerung der Bohrung – derselbe Fehlerfortschritt, der bei Anwendungen mit unzureichenden Toleranzen zu beobachten ist, jedoch durch die Last und nicht durch Maßfehler verursacht wird.

Bei Anwendungen in Textilmaschinen und hydraulischen Systemdrehpunkten kommt es auf die Schmierung an, die bei der Konstruktion oft übersehen wird. Bei einem Trockenlauf eines Schulterschraubenzapfens in einer Hochtakt-Textilmaschine kann es bei längeren Produktionsläufen zu Oberflächentemperaturen von über 150 °C in der Kontaktzone kommen, wodurch sich der Ölfilm verschlechtert und der Klebstoffverschleiß beschleunigt wird. Konstruktionsvorkehrungen für den Schmierzugang – ein radiales Fettloch durch die Bohrungswand oder eine Umfangsnut in der Schulter – können die Verschleißlebensdauer bei diesen Anwendungen um eine Größenordnung verlängern. Die Spezifikation einer Schulterschraube mit einer Oberflächenbehandlung, die mit der Schmiermittelchemie kompatibel ist, ist eine grundlegende technische Anforderung, die bereits in der Konstruktionsphase und nicht nach Ausfällen vor Ort bestätigt werden sollte.

Nicht standardmäßige Schultergeometrien in Luft- und Raumfahrt- und Automobilwerkzeugen: Jenseits des Katalogs

Standard-Schulterschrauben folgen einer einfachen Geometrie: zylindrische Schulter, flache Unterkopfauflagefläche und ein Gewindeende mit einem kleineren Durchmesser als die Schulter. Luft- und Raumfahrtkomponenten und spezielle Automobilwerkzeuge erfordern häufig Konfigurationen, die keinem Standardkatalog entnommen werden können – und der Versuch, eine Standardschraube vor Ort zu modifizieren (Abdrehen einer Schulter, Hinzufügen einer Querbohrung, Bearbeiten eines reduzierten Abschnitts) beeinträchtigt fast immer die Wärmebehandlung und die Maßhaltigkeit des Teils.

Zu den häufigen, nicht standardmäßigen Schulterschraubenkonfigurationen, die bei hochpräzisen Werkzeugen auftreten, gehören:

• Doppelschulterschrauben: Zwei zylindrische Schultern mit unterschiedlichen Durchmessern auf demselben Schaft, die zum gleichzeitigen Positionieren und Halten von Komponenten in zwei verschiedenen Tiefenebenen in komplexen Formbaugruppen verwendet werden.
• Schrauben mit ausgesparter Schulter: Ein Taillenabschnitt mit reduziertem Durchmesser zwischen der Schulter und dem Gewindeende, der als kontrolliertes elastisches Element fungiert, das Stoßbelastungen absorbiert, ohne sie in die Gewindeeingriffszone zu übertragen – besonders wertvoll bei Anwendungen mit starken Stanzwerkzeugen.
• Ansatzschrauben mit Querbohrungen oder Axialdurchgängen: Wird in Hydrauliksystemen und pneumatischen Werkzeugen verwendet, bei denen die Schraube gleichzeitig als Drehzapfen und Flüssigkeitsdurchgang dient, wodurch ein separater Anschlussanschluss entfällt und die Montagekomplexität reduziert wird.
• Flanschschrauben: Ein vergrößerter Flansch unterhalb des Kopfes verteilt die axiale Klemmlast über einen größeren Bereich und verhindert so das Einbetten in Werkzeugplatten aus weichem Material (Aluminium oder Verbundwerkstoff), ohne dass eine separate Unterlegscheibenkomponente erforderlich ist.
• Extralange Schulterschrauben mit mehreren Gewindesteigungen: Erforderlich bei tiefen Formbaugruppen, bei denen das Gewindeende weit unterhalb der Schulterauflagezone in eine Platte eingreifen muss und deren Gesamtlängen weit über die im Standardkatalog angegebenen Maximalwerte hinausgehen.

Shanghai Soverchannel Industrial Co., Ltd. ist speziell für die Bearbeitung dieses Marktsegments strukturiert. Als Hersteller, der Forschung und Entwicklung, Produktion und Vertrieb integriert, überprüft das Unternehmen Kundenzeichnungen, berät bei der Geometrie- und Materialauswahl, produziert Prototypen zur Dimensions- und Funktionsvalidierung und geht direkt in die Produktion über – alles im Rahmen einer einzigen Lieferbeziehung, die die Übergabeverzögerung von der Entwicklung bis zur Beschaffung eliminiert, die bei der Zusammenarbeit mit Vertriebshändlern üblich ist, die ihre Produkte aus Drittfabriken beziehen.

Auswahl der Oberflächenbehandlung für Schulterschrauben: Abwägung zwischen Maßhaltigkeit und Korrosionsschutz

Die auf eine Schulterschraube angewendete Oberflächenbehandlung stellt eine grundlegende Spannung dar, die bei gewöhnlichen Verbindungselementen nicht besteht: Jede Beschichtung, die die Schulteroberfläche dicker macht, verringert direkt das Maßtoleranzbudget. Eine Zinkgalvanisierungsschicht von 8–12 µm pro Seite erhöht den Schulterdurchmesser um 16–24 µm – genug, um eine Schulter mit h6-Toleranz in ein übergroßes Teil umzuwandeln, das nicht ohne Behinderung in die aufgebohrte Bohrung passt. Aus diesem Grund muss bei der Auswahl der Oberflächenbehandlung für Präzisionsschulterschrauben ausdrücklich auf die Schichtdicke und nicht nur auf die Korrosionsleistung geachtet werden.

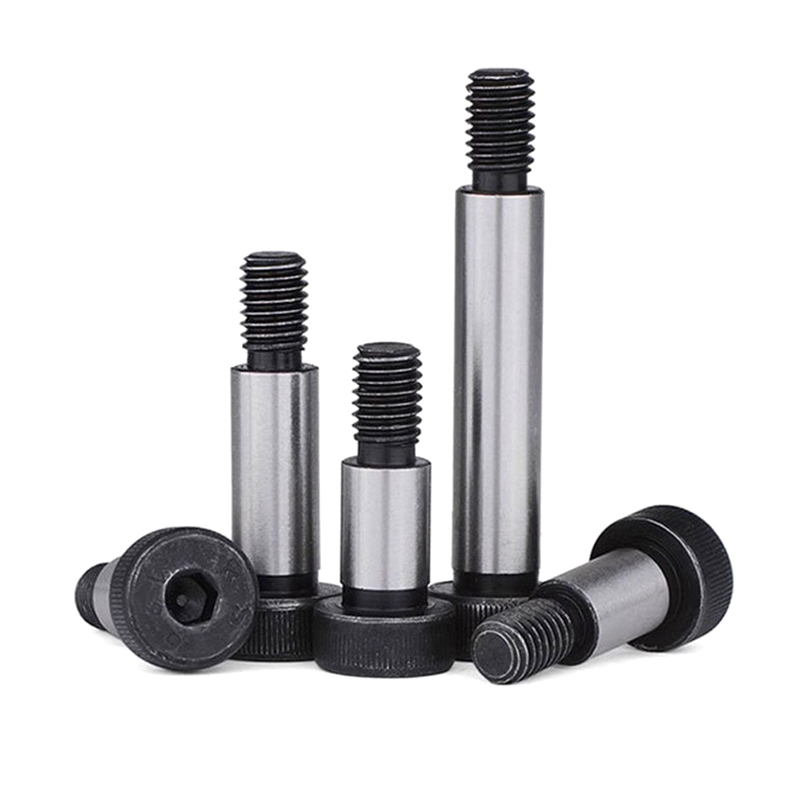

• Schwarzes Oxid: Die bevorzugte Behandlung für Präzisionsformen und -anwendungen. Die Tiefe der Konversionsbeschichtung wird in Nanometern und nicht in Mikrometern gemessen – praktisch nulldimensionale Auswirkungen. Bietet in Kombination mit einer Öldichtung eine leichte Korrosionsbeständigkeit, die für Werkzeugumgebungen in Innenräumen ausreichend ist. Kompatibel mit allen gängigen Toleranzklassen ohne Nachschleifen.
• Chemische Vernickelung: Trägt eine äußerst gleichmäßige Schicht (typischerweise 12–25 µm) auf, die spezifiziert und fest genug gehalten werden kann, um die Bearbeitungstoleranz zu berücksichtigen. Bietet im Vergleich zu Schwarzoxid eine überlegene Härte (bis zu 68 HRC nach der Wärmebehandlung) und Korrosionsbeständigkeit. Wird in Schulterschrauben von Hydrauliksystemen und Textilausrüstungskomponenten verwendet, bei denen sowohl Präzision als auch mäßige chemische Beständigkeit erforderlich sind.

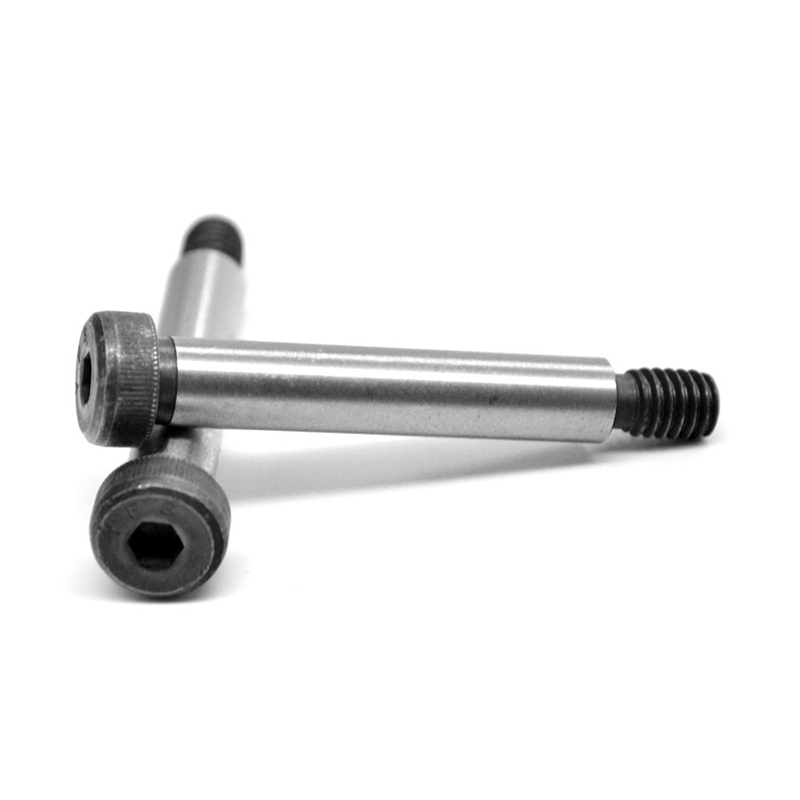

• Zinklamellenbeschichtung (Geomet/Dacromet): Wird bei einer Gesamtdicke von 8–15 µm aufgetragen, mit besserer Dickengleichmäßigkeit als beim Galvanisieren und ohne Risiko einer Wasserstoffversprödung. Geeignet für das Gewindeende und den Kopf von Schulterschrauben, bei denen es auf den Korrosionsschutz ankommt, sollte aber bei Präzisionsanwendungen von der Schulterauflagefläche abgeklebt werden – oder die Schulter sollte nach dem Beschichten auf das endgültige Maß geschliffen werden.
• Passivierter Edelstahl: Bei Schulterschrauben aus Edelstahl 303, 304 oder 440C entfernt die Passivierung freies Eisen von der Oberfläche, ohne dass es zu Dimensionseinbußen kommt, wodurch die natürliche Korrosionsbeständigkeit des Materials maximiert wird. Die richtige Wahl für die Lebensmittelverarbeitung, die pharmazeutische Herstellung sowie für Werkzeugumgebungen an der Küste oder im Meer, in denen das Grundmaterial bereits rostfrei ist.

Als Lieferant von Verbindungselementen aus Kohlenstoffstahl und Hersteller von Verbindungselementen aus Edelstahl spezifiziert Shanghai Soverchannel Industrial Co., Ltd. Oberflächenbehandlungen als integrierten Bestandteil des Schulterschrauben-Designpakets und nicht als nachträglichen Gedanken. Für Kunden, die in Überseemärkte liefern, in denen die Montagestandards für Geräte variieren, dokumentiert das Unternehmen den Schulterdurchmesser im beschichteten Zustand mit vollständiger Rückverfolgbarkeit, sodass Installateure die Passkompatibilität vor dem Zusammenbau überprüfen können, anstatt in der Produktion Probleme mit Interferenzen zu entdecken.
