Was ASTM A193 B7 von anderen hochfesten Gewindestangengüten unterscheidet

ASTM A193 B7 Gewindestangen werden aus Chrom-Molybdän-legiertem Stahl (Cr-Mo, typischerweise 4140 oder 4142) hergestellt und anschließend vergütet, um eine Mindestzugfestigkeit von 125 ksi (862 MPa) für Durchmesser bis zu 2½ Zoll zu erreichen. Diese Wärmebehandlungsanforderung ist es, die B7 grundlegend von Standardgüten wie SAE Grade 5 oder metrisch 8.8 unterscheidet – bei beiden kann reiner Kohlenstoffstahl ohne den Legierungsgehalt verwendet werden, der für eine tiefe Härtbarkeit in größeren Querschnitten erforderlich ist. Wenn eine Gewindestange einen Durchmesser von mehr als etwa 1 Zoll hat, sorgt die Cr-Mo-Chemie von B7 dafür, dass der Kern der Stange die gleiche Härte und Festigkeit wie die Oberfläche erreicht, wohingegen einfache Kohlenstoffstahlstangen gleicher Größe nach einer Vergütungsbehandlung oft einen deutlichen Abfall der Kernhärte aufweisen.

Die ASTM A193-Spezifikation unterteilt B7 außerdem in drei durchmesserbasierte Untergruppen mit unterschiedlichen mechanischen Mindestanforderungen. Bei der Spezifizierung von Stangen für Hochlast-Flanschverbindungen oder Druckbehälter-Bolzenanwendungen ist es wichtig, diese Unterschiede zu verstehen:

Die abgestuften Eigenschaften für größere Durchmesser stellen keinen Qualitätskompromiss dar – sie spiegeln die physikalischen Grenzen der Wärmebehandlung bei großen Querschnitten wider und sind bewusst in die Spezifikation integriert, damit sich Ingenieure auf verifizierte, erreichbare Eigenschaften und nicht auf theoretische Werte verlassen können. Shanghai Soverchannel Industrial Co., Ltd. fertigt Gewindestangen nach ASTM A193 B7 mit vollständiger Rückverfolgbarkeitsdokumentation, um sicherzustellen, dass jede Produktionscharge den richtigen Durchmesser-Untergruppenanforderungen entspricht und von zertifizierten Werkstestberichten begleitet wird.

Richtige Mutternpaarung für B7-Gewindestangen: Warum A194 2H der Standard ist und wann man davon abweichen sollte

Eine voll beladene ASTM A193 B7-Gewindestangenbaugruppe ist nur so zuverlässig wie die Mutter, mit der sie gepaart ist. Die durch ASTM A194 Grade 2H spezifizierte Standard-Gegenmutter ist eine schwere Sechskantmutter aus Stahl mit mittlerem Kohlenstoffgehalt und einer Dehngrenze von 175 ksi – absichtlich höher als die Mindeststreckgrenze der B7-Stange. Dadurch wird sichergestellt, dass bei zu hohem Drehmoment an einer Baugruppe zuerst die Stange nachgibt (ein besser erkennbarer und behebbarer Fehlermodus) und nicht die Mutter abreißt, was katastrophal sein kann und unter der Isolierung oder in vergrabenen Flanschen schwer zu diagnostizieren ist.

Es gibt bestimmte Betriebsbedingungen, bei denen A194 2H-Muttern nicht die beste Wahl sind und alternative Qualitäten in Betracht gezogen werden sollten:

• Kryobetrieb (unter –50 °F / –46 °C): Bevorzugt werden Muttern der Güteklasse 4 oder 7 der Güteklasse A194, die beide aus legiertem Stahl mit besserer Schlagzähigkeit bei niedrigen Temperaturen hergestellt werden. A194 2H-Kohlenstoffstahl verliert bei kryogenen Temperaturen schnell an Duktilität und kann unter Schraubenlasten Sprödbruch zeigen.
• Hochtemperaturbetrieb (über 800 °F / 427 °C): Oberhalb dieser Schwelle beginnt der B7-Stab selbst an Festigkeit zu verlieren, da die Martensit-Mikrostruktur angelassen wird. In solchen Fällen sollte das gesamte Befestigungssystem auf B16-Stäbe (legierter Stahl mit Vanadium) gepaart mit A194-Muttern der Güteklasse 4 oder 7M aufgerüstet werden und nicht einfach nur die Mutter ersetzt werden.
• Korrosive Umgebungen, die Edelstahl erfordern: Durch die Kombination eines B7-Stabs mit einer A194 8M (316 SS)-Mutter entsteht in aggressiven Chloridumgebungen ein galvanisches Paar. Wenn die Anwendung rostfreie Hardware erfordert, sollten sowohl die Stange als auch die Mutter auf die gleiche Legierungsfamilie aufgerüstet werden, um das galvanische Potenzial zu minimieren.
• Flanschverbindungen, die eine kontrollierte Schraubenbelastung erfordern: Bei der Verwendung von drehmomentgesteuerten oder spannungsanzeigenden Unterlegscheiben muss der Reibungskoeffizient der Mutterauflagefläche mit der Schmierannahme in der Drehmoment-Spannungstabelle übereinstimmen. Mit dickem Wachs oder PTFE beschichtete A194 2H-Muttern verschieben den K-Faktor erheblich – überprüfen Sie immer die Oberflächenbehandlung der Mutter anhand des Anzugsverfahrens.

Das Verständnis dieser Paarungen verhindert den häufigen Beschaffungsfehler, B7-Stangen und generische metrische Muttern zu bestellen, nur weil sie zusammengeschraubt sind – Kompatibilität in der Gewindeform bedeutet nicht Kompatibilität in Bezug auf mechanische Leistung oder Sicherheitsfaktoren.

Risiko der Wasserstoffversprödung bei B7-Stäben: Möglichkeiten der Oberflächenbehandlung, die es vermeiden

Hochfeste Verbindungselemente mit einer Härte über 32 HRC sind anfällig für Wasserstoffversprödung (HE) – ein Phänomen, bei dem atomarer Wasserstoff beim Galvanisieren oder Säurebeizen in das Stahlgitter diffundiert und bei anhaltender Zugbelastung einen verzögerten Bruch verursacht. ASTM A193 B7-Gewindestangen, die bis zu 35 HRC erreichen können, liegen genau in der gefährdeten Zone. Daher ist die Wahl der Korrosionsschutzbeschichtung eine entscheidende technische Entscheidung und nicht nur eine ästhetische oder kostenbezogene Überlegung.

Galvanisiertes Zink wird zwar häufig bei Verbindungselementen mit geringerer Festigkeit verwendet, erzeugt jedoch während des Galvanisierbadprozesses erheblichen Wasserstoff. Selbst bei einer Versprödungsentlastungsbehandlung nach dem Backen (normalerweise 4 Stunden bei 190–204 °C (375–400 °F) innerhalb von 4 Stunden nach der Galvanisierung gemäß ASTM B633) kann Restwasserstoff in stark beanspruchten Bereichen wie Gewindewurzeln verbleiben, was Tage oder Wochen nach der Installation zu Rissen führen kann. Für B7-Stäbe gelten im Allgemeinen die folgenden Oberflächenbehandlungen als sicherere Alternativen:

• Mechanische Verzinkung (ASTM B695): Zinkpartikel werden ohne elektrochemische Reaktion mechanisch auf die Oberfläche geschlagen, wodurch der Schritt der Wasserstofferzeugung vollständig entfällt. Die Beschichtungsdicke ist konstant und die Gewindetoleranzen können bis zu einer Passung der Klasse 3A eingehalten werden.
• Dacromet / Geomet (Zink-Aluminium-Lamellenbeschichtungen): Diese Beschichtungen werden durch Tauch-, Schleuder- oder Sprühverfahren bei Härtungstemperaturen um 300 °C aufgetragen und erfordern kein Beizen mit Säure und keine elektrochemische Wasserstofferzeugung. Sie bieten je nach Schichtanzahl eine Salzsprühnebelbeständigkeit von 480–1.000 Stunden und werden häufig in Automobil- und petrochemischen Anwendungen eingesetzt.
• Feuerverzinkung (ASTM A153): Akzeptabel für B7-Stäbe bei ordnungsgemäßer Kontrolle, erfordert jedoch ein sorgfältiges Temperaturmanagement – wenn die Zinkbadtemperatur dazu führt, dass der Stab den Anlassbereich des legierten Stahls erreicht (typischerweise über 400 °F / 204 °C), können sich die mechanischen Eigenschaften verschlechtern. Das Zentrifugieren nach dem Eintauchen ist unbedingt erforderlich, um eine Fadenfüllung zu verhindern.

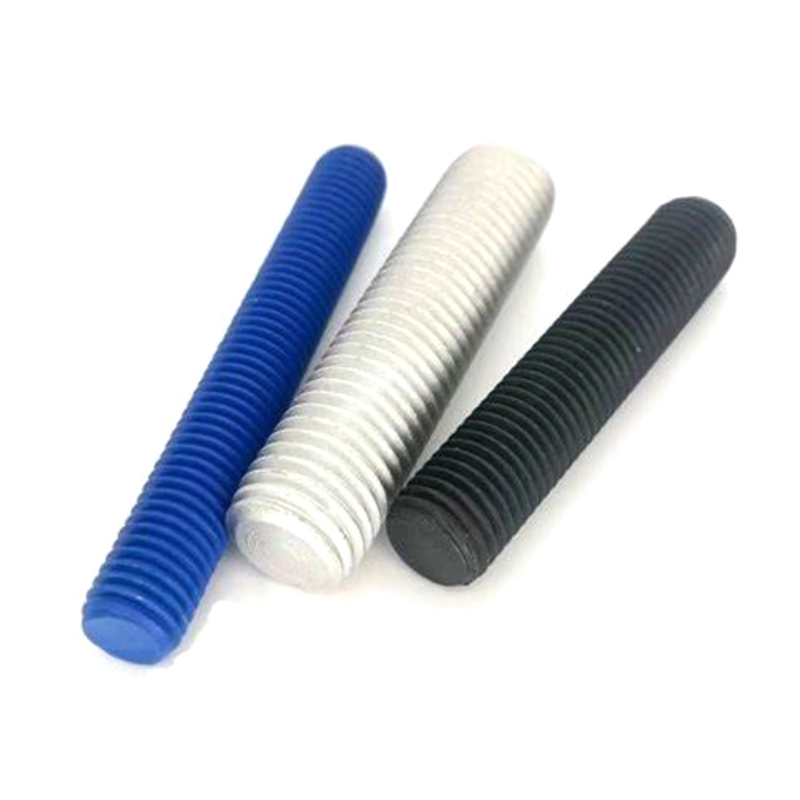

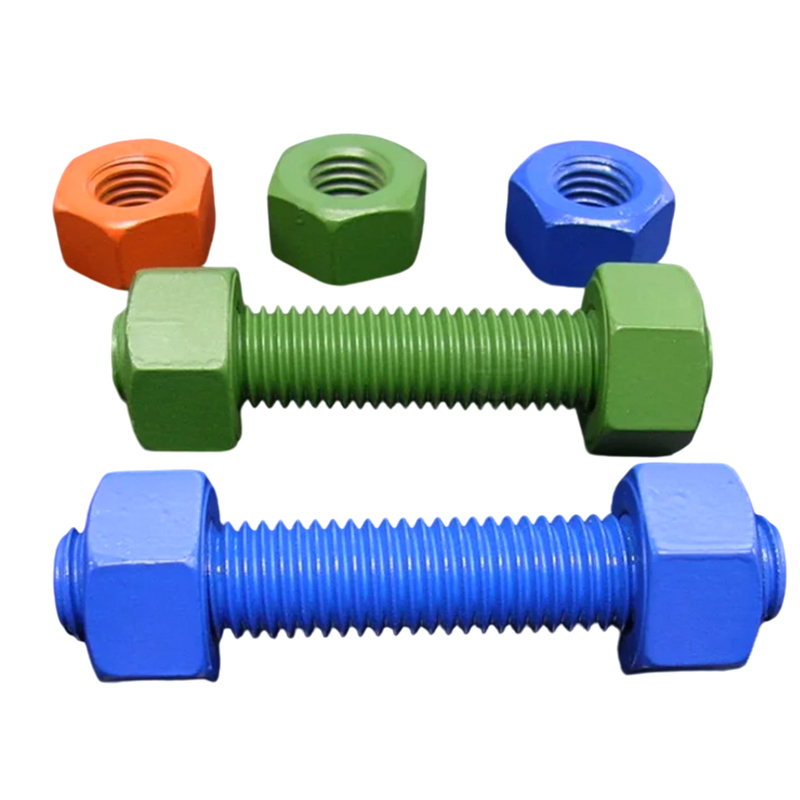

• PTFE-/Fluorpolymer-Trockenfilmbeschichtungen: Stellen Sie gleichmäßig reibungsarme Oberflächen bereit, die sich ideal für drehmomentgesteuerte Baugruppen eignen, bei denen ein vorhersehbarer K-Faktor ohne HE-Risiko erforderlich ist. Die Dicke beträgt typischerweise 15–25 µm und führt zu einer vernachlässigbaren Durchmesseränderung.

Bei Nantong Jinzhai Hardware Co., Ltd. – dem Produktionswerk von Shanghai Soverchannel Industrial Co., Ltd. – erfolgt die Auswahl der Oberflächenbehandlung für hochfeste Stäbe im Rahmen des technischen Überprüfungsprozesses, wobei jede Beschichtungsoption vor Produktionsbeginn anhand der Betriebsumgebung, der Drehmomentmethode und der gesetzlichen Anforderungen des Kunden bewertet wird.

Maßtoleranzen und Gewindeprüfmethoden für ASTM A193 B7-Gewindestangen in kritischen Verbindungen

Im Gegensatz zu Strukturschrauben, bei denen die Geometrie der Befestigungselemente weitgehend standardisiert ist, unterliegen Gewindestangen nach ASTM A193 B7, die in Druckgeräten oder Rohrleitungsflanschen verwendet werden, einer strengeren Prüfung, da sie häufig individuell zugeschnitten sind, ein Doppelendgewinde aufweisen oder mit nicht standardmäßigen Endmerkmalen hergestellt werden. Maßabweichungen bei diesen Stangen – insbesondere im Gewindesteigungsdurchmesser, der Geradheit und der Rechtwinkligkeit der Enden – können sich direkt in einer ungleichmäßigen Schraubenlastverteilung über einen Flansch niederschlagen, was zu Leckpfaden führt, die sich durch Temperaturwechsel zunehmend verschlechtern.

Überprüfung des Gewindesteigungsdurchmessers

Der Flankendurchmesser eines Außengewindes an einer B7-Stange muss innerhalb des Toleranzbandes liegen, das durch ASME B1.1 (für einheitliche Gewinde) oder ASME B1.13M (für metrische Gewinde) definiert ist. Go/No-Go-Ringlehren sind der Produktionsstandard für die Pass/Fail-Überprüfung, aber für kritische Verbindungen, die ASME PCC-1 oder gleichwertigen Verschraubungsverfahren unterliegen, wird eine 3-Draht-Messung des Flankendurchmessers verwendet, um einen tatsächlichen numerischen Wert zu erhalten. Bei dieser Methode werden drei Drähte mit bekanntem Durchmesser in die Gewinderillen gelegt, der Abstand über dem Draht mit einem Mikrometer gemessen und anschließend die entsprechende Drahtmesskonstante angewendet, um den Flankendurchmesser zurückzuberechnen. Es ist zeitaufwändiger als die Lehrenprüfung, liefert aber objektive Messdaten, die in Prüfprotokolle aufgenommen werden können.

Geradheits- und Endrechtwinkligkeitstoleranzen

ASTM A193 spezifiziert die Geradheit der Stange nicht direkt; Geradheitstoleranzen für Gewindestangen werden durch ASME B18.31.2 für Stangen der Zollserie geregelt, die die maximale Biegung für Standardstangen auf 1/8 Zoll pro 3 Fuß Länge festlegt. Für Anwendungen mit Flanschverbindungen werden oft strengere Anforderungen an die Geradheit durch die technische Norm des Endbenutzers gestellt – ein üblicher Grenzwert liegt bei 0,010 Zoll pro Fuß Stablänge. Die Endrechtwinkligkeit (die Rechtwinkligkeit der Endfläche zur Stangenachse) beeinflusst, wie gleichmäßig die Mutternauflagefläche den Flansch belastet; Unrechtwinklige Enden reduzieren effektiv die Kontaktfläche und erzeugen Biegemomente, die die Nennzugspannung im Stab erhöhen.

Als Hersteller mit Erfahrung in der Herstellung von Präzisionsbefestigungskomponenten für anspruchsvolle Industrieanwendungen führt Shanghai Soverchannel Industrial Co., Ltd. eine prozessübergreifende Maßprüfung ein, die Gewindelehrenprüfungen, Geradheitsmessungen und Härteprüfungen für jede Charge von ASTM A193 B7-Gewindestangen umfasst – und stellt Kunden damit die Prüfdaten zur Verfügung, die sie zur Erfüllung von Audits Dritter und technischen Haltepunktanforderungen benötigen.
