Wie ASTM A320 L7 Schlagzähigkeit bei kryogenen Temperaturen erreicht

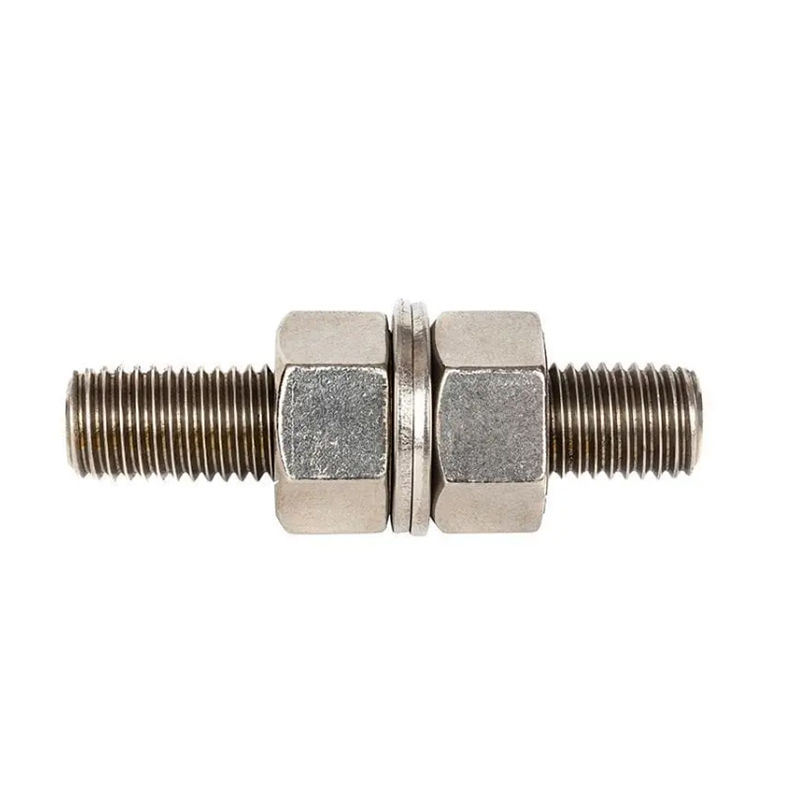

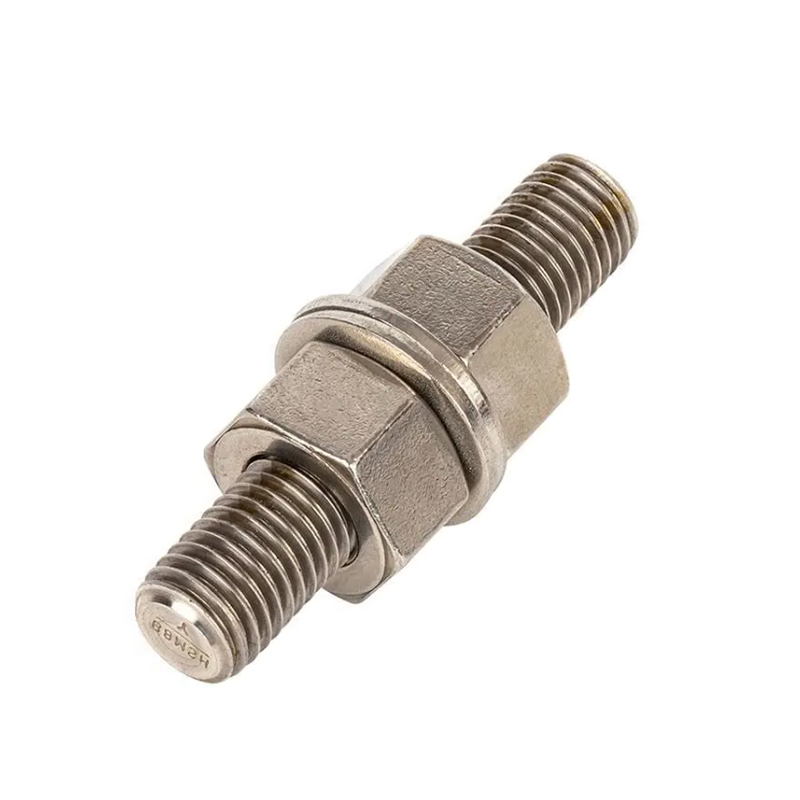

ASTM A320 L7 Gewindestangen werden aus demselben Chrom-Molybdän-legierten Stahl (4140/4142) wie ASTM A193 B7 hergestellt, die beiden Qualitäten sind jedoch nicht austauschbar. Das entscheidende Unterscheidungsmerkmal ist ein obligatorischer Charpy-V-Kerbschlagtest, den L7 bei –101 °C (–150 °F) bestehen muss, wobei die absorbierte Mindestenergie durchschnittlich 27 J (20 ft·lbf) über drei Proben beträgt und keine einzelne Probe unter 20 J (15 ft·lbf) fällt. Diese Anforderung gibt es in der A193 B7-Spezifikation überhaupt nicht – B7-Stäbe werden nur auf ihre Zugeigenschaften getestet, ohne dokumentierte Überprüfung der Tieftemperaturzähigkeit. Im Einsatz bei kryogenen Temperaturen könnte ein B7-Stab unter Stoßbelastung spröde brechen, selbst wenn er scheinbar alle Anforderungen an Härte und Zugfestigkeit erfüllt, da ferritisch-perlitische und martensitische Stähle bei sinkender Temperatur einen Übergang von duktil zu spröde durchlaufen.

Um eine konstante Schlagzähigkeit in Cr-Mo-Stahl bei −150 °F zu erreichen, ist eine sorgfältige Kontrolle von drei metallurgischen Variablen erforderlich, die nicht nur eine Funktion der Legierungschemie sind:

• Austenitisierungstemperatur und Haltezeit: Eine unzureichende Austenitisierung hinterlässt ungelöste Karbide, die als Rissbildungsstellen dienen. Der Stahl muss vor dem Abschrecken auf einer Temperatur gehalten werden, die hoch genug ist, um die Karbide vollständig in Austenit aufzulösen – typischerweise 843–899 °C (1.550–1.650 °F) für 4140.
• Anlasstemperatur: Höhere Anlasstemperaturen verbessern die Zähigkeit, indem sie eine Umverteilung des Kohlenstoffs aus dem Martensitgitter in feine Karbidausscheidungen ermöglichen und so innere Spannungen abbauen. Für L7 wird das Anlassen im Allgemeinen bei 1.100–1.200 °F (593–649 °C) durchgeführt, was höher ist als der für B7 zulässige Mindestwert, wobei bewusst eine bescheidene Zugfestigkeit zugunsten einer verbesserten Duktilität eingebüßt wird.
• Korngrößenkontrolle: Eine feine austenitische Korngröße steht in direktem Zusammenhang mit einer verbesserten Tieftemperaturzähigkeit. Zusätze von Aluminium oder Niob als Kornverfeinerer tragen in Kombination mit kontrollierten Walzreduktionen vor der Wärmebehandlung dazu bei, das Kornwachstum während der Austenitisierung zu unterdrücken.

Shanghai Soverchancel Industrial Co., Ltd. liefert ASTM A320 L7-Gewindestangen mit vollständiger Charpy-Schlagprüfungsdokumentation, wobei jede Charge von akkreditierten Labors unter den erforderlichen Bedingungen von -150 °F getestet wird, was Endbenutzern die Rückverfolgbarkeit bietet, die für die Einhaltung von Druckgeräten gemäß ASME Abschnitt VIII und gleichwertigen Vorschriften erforderlich ist.

L7 vs. L7M vs. L43: Auswahl der richtigen A320-Subsorte für Ihre Anwendung

ASTM A320 umfasst mehrere Unterklassen über L7 hinaus, und die Auswahl der falschen für eine kryogene Anwendung ist ein häufiger Beschaffungsfehler, der bei der Eingangskontrolle schwer zu erkennen ist, im Betrieb jedoch möglicherweise schwerwiegende Folgen haben kann. Die drei am häufigsten genannten Unterqualitäten – L7, L7M und L43 – unterscheiden sich im Grundmaterial, im Festigkeitsgrad und in der niedrigsten Temperatur, bei der die Schlagprüfung durchgeführt wird.

Der praktische Unterschied zwischen L7 und L7M liegt im Kraftniveau, nicht in der Chemie. L7M verwendet die gleiche 4140/4142-Legierung, ist jedoch auf eine geringere Härte angelassen (max. 235 HBW gegenüber max. 321 HBW für L7), was zu einer geringeren Festigkeit, aber größerer Duktilität und einer geringeren Anfälligkeit für Spannungsrisskorrosion in sauren Umgebungen oder Schwefelwasserstoffumgebungen führt. L7M wird in NACE MR0175 / ISO 15156 ausdrücklich als akzeptabel für den Einsatz in H₂S-haltigen Öl- und Gasdiensten bezeichnet, während L7 dies nicht ist, was die Unterscheidung bei Upstream- und Midstream-Pipeline-Anwendungen von entscheidender Bedeutung macht.

L43 (4340-Legierung) fügt der Cr-Mo-Chemie Nickel hinzu, was die Härtbarkeit bei großen Durchmessern verbessert und eine geringfügig bessere Zähigkeit bei gleicher Festigkeit bietet. Typischerweise wird es L7 vorgezogen, wenn Stabdurchmesser mehr als 2½ Zoll haben und die mechanischen Eigenschaften über den gesamten Querschnitt nachgewiesen werden müssen – der Nickelgehalt sorgt für eine tiefe Härtbarkeit, die normales Cr-Mo in großen Abschnitten selbst bei aggressivem Abschrecken nicht erreichen kann.

Auswirkungen der thermischen Kontraktion auf L7-Flanschbaugruppen bei kryogenen Betriebstemperaturen

Eine der am wenigsten diskutierten technischen Herausforderungen bei der Konstruktion kryogener Schraubverbindungen ist die unterschiedliche thermische Kontraktion zwischen den ASTM A320 L7-Gewindestangen und dem Flanschkörpermaterial. Wenn eine Baugruppe von der Umgebungstemperatur der Installation (ca. 70 °F / 21 °C) auf Betriebsbedingungen bei Temperaturen von flüssigem Stickstoff oder LNG (-250 bis -320 °F / -157 bis -196 °C) abkühlt, schrumpft jede Komponente – allerdings nicht im gleichen Ausmaß. Wenn der Flansch aus austenitischem Edelstahl besteht (Wärmeausdehnungskoeffizient ca. 9,9 × 10⁻⁶/°F) und die Stäbe aus Cr-Mo L7 (ca. 6,7 × 10⁻⁶/°F) bestehen, zieht sich der Flansch bei gleichem Temperaturabfall stärker zusammen als die Stäbe. Das Ergebnis ist ein Nettoanstieg der Schraubenspannung während des Abkühlens – das Gegenteil von dem, was im Hochtemperaturbetrieb auftritt, wo die unterschiedliche Ausdehnung dazu neigt, die Schraubenlast zu verringern.

Ein praktisches Beispiel: Eine 12-Zoll-Flanschbaugruppe mit einem Gewicht von 300 Pfund, die von 70 °F auf –270 °F abgekühlt wird, erfährt ein Temperaturdelta von 340 °F. Bei einer typischen Bolzenlänge von 8 Zoll zieht sich der austenitische Edelstahlflansch etwa 0,027 Zoll mehr zusammen als der L7-Stab. Diese zusätzliche Dehnung führt je nach Stabdurchmesser und Modul zu einer Erhöhung der Schraubenspannung um etwa 13–18 ksi, wodurch die Baugruppe näher an die Streckgrenze heranrückt, wenn die anfängliche Schraubenspannung bereits in der Nähe der empfohlenen 50–65 % der Streckgrenze lag, die bei den meisten Drehmomentverfahren im Kaltbetrieb verwendet werden.

Zu den Designpraktiken, die dieses Risiko mindern, gehören:

• Reduzierung der anfänglichen Verschraubungsspannung: Ziel ist es, 40–50 % des Ertrags bei Umgebungsinstallation zu erzielen, statt der 65 %, die üblicherweise bei Umgebungstemperaturen verwendet werden, und so Spielraum für die zusätzliche Belastung während der Abkühlung zu lassen.
• Passende Flansch- und Stangenmaterialien: Durch die Angabe von Stäben aus rostfreiem Stahl oder austenitischer Legierung (ASTM A320 B8M / Güteklasse 8M) bei austenitischem Flansch wird die unterschiedliche Kontraktionsfehlanpassung minimiert, obwohl die geringere Festigkeit austenitischer Güten möglicherweise größere Durchmesser erfordert.
• Verwendung von Tellerfedern: Federbelastete Scheibenscheiben unter der Mutter fungieren als Nachgiebigkeitselement, absorbieren Dimensionsänderungen im Verbindungspaket und sorgen für eine gleichmäßigere Klemmkraft bei Temperaturwechseln.
• Erneutes Anziehen nach der ersten Abklingzeit: Bei nicht isolierten oder zugänglichen Verbindungen wird durch erneutes Anziehen nach dem ersten Wärmezyklus auf Betriebstemperatur die Klemmkraft überprüft und auf den Zielwert zurückgesetzt.

Nantong Jinzhai Hardware Co., Ltd., firmierend unter Shanghai Soverchannel Industrial Co., Ltd., produziert Gewindestangen nach ASTM A320 L7 mit engen Maßtoleranzen und stellt seinen Kunden Materialzertifizierungen zur Verfügung, die tatsächlich gemessene mechanische Eigenschaften umfassen – Daten, die für die Spannungsberechnungen, die der Konstruktion von Kaltverbindungsverbindungen zugrunde liegen, unverzichtbar sind.

Lagerungs-, Handhabungs- und Konservierungspraktiken für L7-Stäbe vor der Installation im Kaltbetrieb

ASTM A320 L7-Gewindestangen, die für den kryogenen Einsatz bestimmt sind, werden häufig beschädigt oder beeinträchtigt, bevor sie den Flansch erreichen – durch unsachgemäße Lagerung, Schäden durch mechanische Handhabung oder Kontamination während des Transports. Im Gegensatz zu Verbindungselementen für den Umgebungsgebrauch, bei denen geringfügiger Oberflächenrost oder Handhabungsspuren oft akzeptabel sind, erfordern Stäbe für den Einsatz in der Tieftemperaturtechnik strengere Konservierungsprotokolle, da Oberflächendefekte, die bei Raumtemperatur harmlos wären, als Spannungskonzentrationsorte dienen können, an denen unter der kombinierten Wirkung von niedriger Temperatur und hoher Bolzenspannung ein Sprödbruch beginnt.

Fadenschutz während Lagerung und Transport

Gewinde an hochfesten L7-Stangen sollten vom Zeitpunkt der Herstellung bis zum Einbau mit Kunststoff-Endkappen oder Gewindeschutzband geschützt werden. Blanke Gewinde, die in einer Lagerumgebung freiliegen, sammeln Korrosionsprodukte an, die den effektiven Gewindereibungskoeffizienten verändern – ein direktes Problem für jeden Installationsvorgang, bei dem das Drehmoment als Stellvertreter für die Klemmkraft verwendet wird. Selbst leichter Rost an den Gewindeflanken kann den Drehmoment-Spannungs-K-Faktor um 15–25 % verschieben, was bedeutet, dass eine korrekt angezogene Stange deutlich weniger Klemmkraft liefert als erwartet. Gewindeschützer verhindern außerdem mechanische Beulen und Kerben, die zu lokalen Spannungskonzentrationen im Gewindegrund führen, wo der Stangenquerschnitt bereits am geringsten ist.

Beschichtungsverträglichkeit bei kryogenen Temperaturen

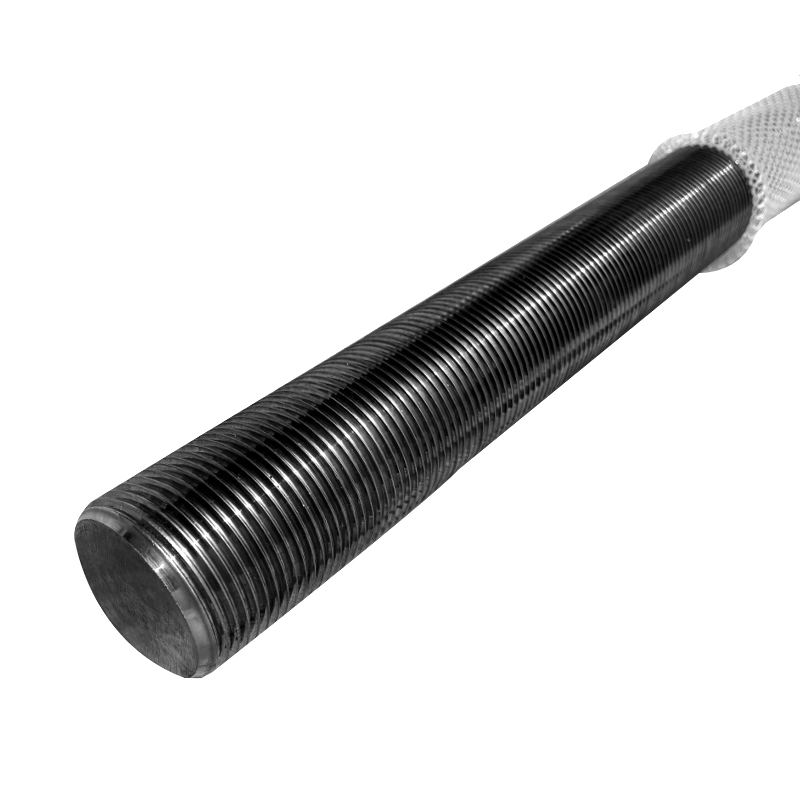

Nicht alle Korrosionsschutzbeschichtungen bleiben bei kryogenen Temperaturen funktions- oder formstabil. Zinkreiche organische Beschichtungen und einige Grundierungen auf Epoxidbasis verspröden bei Temperaturen unter -100 °F und können bei einem Temperaturschock reißen oder abblättern, wenn die Baugruppe zum ersten Mal auf Betriebstemperatur abgekühlt wird, wodurch Ablagerungen entstehen, die die Prozessflüssigkeit verunreinigen. Für L7-Stäbe im LNG- oder Flüssigstickstoffbetrieb sind blanke (unbeschichtete) Stäbe, die in Umgebungen mit kontrollierter Luftfeuchtigkeit gelagert werden, leichte Ölfilmbeschichtungen, die unmittelbar vor der Installation entfernt werden, oder dünne anorganische Zinksilikatbeschichtungen, deren Leistung bei niedrigen Temperaturen überprüft wurde, die bevorzugten Optionen. PTFE-Trockenfilmschmierstoffe werden üblicherweise auf die Gewinde- und Mutterlagerfläche aufgetragen, um bei niedrigen Temperaturen, bei denen ölbasierte Schmierstoffe aushärten können, eine gleichmäßige Schmierung zu gewährleisten.

Als Hersteller, der sich auf Präzisionsbefestigungslösungen für anspruchsvolle Industrieumgebungen spezialisiert hat, kann Shanghai Soverchannel Industrial Co., Ltd. Gewindestangen nach ASTM A320 L7 mit kundenspezifischen Oberflächenbehandlungen, Verpackungskonfigurationen und Konservierungsbeschichtungen liefern, die für den kryogenen Einsatz validiert sind – und so sicherstellen, dass die Stangen genau in dem Zustand am Einsatzort ankommen, der für eine konforme Installation erforderlich ist.
