Sechskantschraube: Standards, Materialien, Güten und industrielle Anwendung

Nehmen Sie eine Sechskantschraube und Sie halten das am häufigsten verwendete Industriebefestigungselement der Welt in der Hand. Stahlrahmen, Motorblöcke, Schiffsrümpfe, Brückendecks – überall taucht das gleiche sechsseitige Profil auf, festgezogen mit der gleichen Werkzeugklasse, belastet mit Lasten, die kleinere Verbindungen zerstören würden. Diese Allgegenwart ist kein Zufall. Es ist das Ergebnis einer Geometrie, die echte mechanische Vorteile in einer kompakten, standardisierten Form vereint. Aber die Allgegenwärtigkeit führt auch zu Selbstgefälligkeit: Ingenieure und Käufer, die alle Sechskantschrauben als austauschbar betrachten, enden regelmäßig mit Verbindungselementen falscher Qualität an kritischen Verbindungen, Korrosionsfehlern bei Montagen im Freien und Maßabweichungen, die die Installation verlangsamen. In diesem Leitfaden werden die fünf Dimensionen erläutert, die tatsächlich bestimmen, ob eine Sechskantschraube funktioniert – Standardsystem, Material, Güteklasse, Oberflächenbehandlung und Anwendungspassung –, sodass Sie eine sichere und nicht gewohnheitsmäßige Auswahl treffen können.

Was unterscheidet eine Sechskantschraube von anderen Verbindungselementen?

Der Sechskantkopf bietet sechs flache Auflageflächen für einen Schraubenschlüssel oder einen Steckschlüssel. Diese Geometrie ermöglicht die Anwendung eines hohen Drehmoments, ohne dass das Werkzeug abrutscht, und zwar mit Werkzeugen, die jede Werkstatt, jedes Außendienstteam und jedes Fließband bereits besitzt. Für einen Inbusschlüssel ist ein versenkter Steckschlüssel erforderlich. Für einen Torx-Bit ist ein passendes Sternprofil erforderlich. Ein Sechskantkopf funktioniert mit Maulschlüsseln, Ringschlüsseln, Ratschennüssen und Schlagschraubern – der Werkzeugbestand ist praktisch universell.

Es gibt eine erhaltenswerte Unterscheidung zwischen a Sechskantschraube und a Sechskantschraube . Beide haben einen sechsseitigen Kopf und einen Schaft mit Außengewinde. Sechskantschrauben werden jedoch mit engeren Maßtoleranzen hergestellt und verfügen über eine Unterlegscheibe unter dem Kopf. In der Praxis sind Sechskantschrauben die vorherrschende Wahl für Struktur- und Konstruktionsbaugruppen, bei denen eine Mutter das Gegengewinde liefert; Sechskantschrauben werden in Präzisionsmaschinenanwendungen bevorzugt, bei denen das Befestigungselement direkt in eine Gewindebohrung eingeschraubt wird. Wenn in einem Spezifikationsblatt „Sechskantschraube“ steht, bezieht es sich fast immer auf die breitere Kategorie – aber die Bestätigung der Toleranzklasse vor der Bestellung verhindert nachgelagerte Passungsprobleme.

Eine weitere Unterscheidung: Außensechskantschrauben für industrielle Anwendungen werden von der Außenseite des Kopfes angetrieben, im Gegensatz zu Innensechskantschrauben, bei denen der Antrieb innen liegt. Dies ist bei jeder Baugruppe von Bedeutung, bei der der Zugangsraum begrenzt ist, ein seitlicher Werkzeugeingriff jedoch möglich ist – Stahlkonstruktionen und Automobil-Hilfsrahmen sind hierfür die deutlichsten Beispiele.

Standardsysteme: DIN, ISO und ASME im Vergleich

Drei Standardfamilien regeln die überwiegende Mehrheit der Sechskantschrauben in globalen Lieferketten. Die Wahl zwischen ihnen ist keine ästhetische Entscheidung – sie wirkt sich auf Schlüsselweite, Gewindesteigung, Toleranzklasse und grenzüberschreitende Austauschbarkeit aus.

Die DIN- und ISO-Systeme überschneiden sich in der Geometrie erheblich, sind aber nicht identisch. Ein praktisches Beispiel: Eine M10-Schraube nach DIN 933 ist für einen 17-mm-Schlüssel ausgelegt, während die gleiche Nenngröße nach ISO 4017 einen 16-mm-Schlüssel verwendet. Dieser Unterschied von einem Millimeter ist in einer Werkstatt mit einem kompletten Schraubenschlüsselsatz irrelevant – auf einer großen Baustelle, wo der Werkzeugbestand standardisiert ist, kann er jedoch zu Installationsverzögerungen führen. Für die internationale Beschaffung ist die Spezifizierung nach ISO die sicherere Standardeinstellung, da sie den Lieferanten in jedem Land die Interoperabilitätserwartungen klar signalisiert.

Das ASME-System verwendet Zoll-basierte Nenndurchmesser und entweder Unified National Coarse (UNC) oder Fine (UNF) Gewindeprofile. Im nordamerikanischen Bauwesen und insbesondere bei der Öl- und Gasflanschverschraubung – wo sich ASTM-Materialqualitäten mit ASME-Abmessungsnormen überschneiden – bleibt dieses System die Standardeinstellung. Käufer, die für nordamerikanische Projekte aus China einkaufen, sollten bei Bestellungen ausdrücklich ASME B18.2.1 angeben, da chinesische Hersteller standardmäßig auf metrische DIN/ISO-Maßeinheiten zurückgreifen, sofern nicht anders angegeben.

Auswahl der Material- und Festigkeitsklasse

Material und Qualität sind separate Entscheidungen, die sich gegenseitig verstärken. Das Material bestimmt die Grundkorrosionsbeständigkeit und die Elementzusammensetzung; Die Sorte (und die damit verbundene Wärmebehandlung) bestimmt die Obergrenze der mechanischen Leistung. Die Auswahl der falschen Kombination in beide Richtungen – eine Überspezifikation führt zu unnötigen Kosten, eine Unterspezifikation führt zu einem Ausfallrisiko – ist einer der häufigsten Beschaffungsfehler bei der industriellen Befestigung.

Kohlenstoffstahl der Güteklasse 8.8 deckt die meisten industriellen Anwendungsfälle ab. Es bietet eine Zugfestigkeit von 800 MPa bei ausreichender Duktilität, ist weltweit leicht zu beschaffen und mit vorhersehbaren Kosten verbunden. Die Güteklasse 10.9 kommt dort ins Spiel, wo in einer kompakten Verbindung eine höhere Vorspannung erforderlich ist – typische Beispiele hierfür sind Aufhängungskomponenten und Getriebeabdeckungen für Kraftfahrzeuge. Die Note 12,9 ist wirklich kritischen Anwendungen mit hoher Beanspruchung vorbehalten; Seine geringere Duktilität im Vergleich zu 8,8 bedeutet, dass es empfindlicher auf ein falsches Montagedrehmoment reagiert und daher strengere Montagekontrollen erfordert.

Bei rostfreien Sorten geht Zugfestigkeit gegen Korrosionsbeständigkeit verloren. A4-80 (Edelstahl 316) ist auf 800 MPa begrenzt – das entspricht 8,8 Kohlenstoffstahl –, behält diese Leistung jedoch auf unbestimmte Zeit in chloridreichen Umgebungen bei, in denen eine verzinkte Kohlenstoffstahlschraube innerhalb von Monaten durch ihre Beschichtung hindurch korrodieren würde. Im Schiffs- und Küstenbau bevorzugt die langfristige Kostenkalkulation fast immer Edelstahl gegenüber dem wiederholten Austausch von Verbindungselementen aus Kohlenstoffstahl.

Optionen zur Oberflächenbehandlung und wann man sie verwendet

Die Oberflächenbehandlung ist die Schutzschicht einer Sechskantschraube vor Umwelteinflüssen. Selbst die richtige Stahlsorte korrodiert vorzeitig, wenn der Oberflächenschutz nicht an die Betriebsumgebung angepasst ist. Der wichtigste Kompromiss besteht zwischen der Beschichtungsdicke (die sich auf die Maßhaltigkeit auswirkt), der Korrosionsleistung und den Kosten.

• Galvanisiertes Zink (Glanzzink / BZP) – die kommerzielle Standardbehandlung für Innen- oder überdachte Anwendungen. Typischerweise 5–12 µm dick. Kostengünstig und weit verbreitet, bietet jedoch nur begrenzten Schutz in nassen Umgebungen oder im Freien. Geeignet für Schrauben der Güteklasse 8.8 in abgedeckten Stahlkonstruktionen und allgemeinen Maschinen.
• Feuerverzinkung (HDG) — Durch Eintauchen aufgetragenes Zink, wodurch eine 45–85 µm dicke Schicht entsteht, die sich metallurgisch mit dem Stahl verbindet. Bietet jahrzehntelangen dauerhaften Schutz im Freien. Die dicke Beschichtung erfordert eine Toleranz der Gewindetoleranz (typischerweise Klasse 6AZ/6H), um die Passung mit Standardmuttern aufrechtzuerhalten. Wird häufig im Baugewerbe, in der Infrastruktur und in landwirtschaftlichen Geräten eingesetzt.

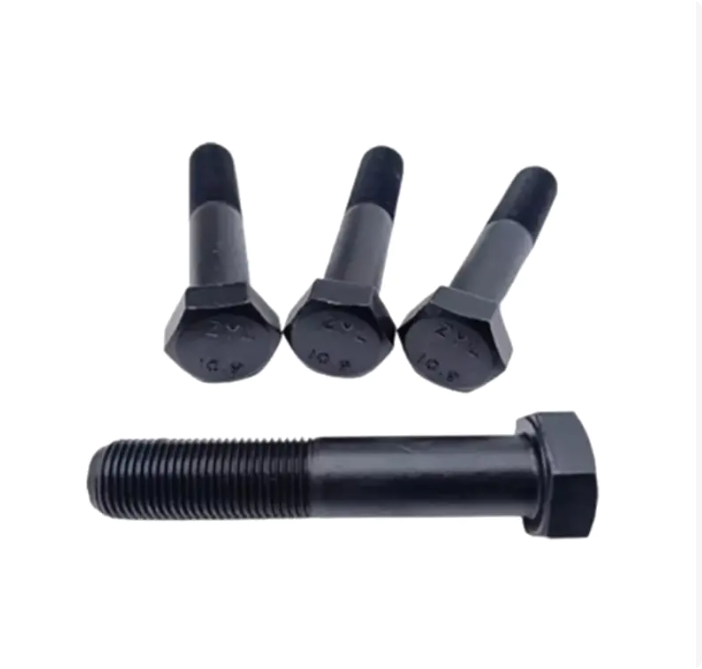

• Schwarzes Oxid – eine Konversionsbeschichtung, die eine leichte Korrosionsbeständigkeit bietet und die Lichtreflexion reduziert. Wird hauptsächlich im Automobilinnenraum und bei Werkzeugen eingesetzt, wo die Ästhetik wichtiger ist als der langfristige Korrosionsschutz. Immer mit zusätzlichem Öl oder Wachs auftragen.
• Dacromet / Geomet — eine wasserbasierte Zink-Aluminium-Beschichtung mit einer Dicke von 8–12 µm, die bei einem Bruchteil der Dicke eine mit der Feuerverzinkung vergleichbare Korrosionsbeständigkeit bietet. Beeinträchtigt die Gewindepassung nicht und ist daher die bevorzugte Oberflächenbehandlung für hochwertige (10.9, 12.9) Schrauben, bei denen die Dimensionsauswirkungen von HDG nicht akzeptabel sind. Weit verbreitet in der Automobil- und Windenergiebranche.

Eine detailliertere Aufschlüsselung der Beschichtungsauswahl nach Umgebung und Substrat finden Sie im Arten der Schraubenoberflächenbehandlung und Auswahlhilfe deckt jede Option unter bestimmten Betriebsbedingungen ab. Eine Paarung, die Sie vermeiden sollten: Feuerverzinkung bei Schrauben der Güteklasse 12.9. Der Beizprozess vor dem Verzinken birgt das Risiko einer Wasserstoffversprödung bei hochfesten Stählen – eine Kombination, die dokumentierte Ausfälle in tragenden Verbindungen vor Ort verursacht hat.

Wo neben Korrosionsschutz auch höchste Vibrationsfestigkeit gefragt ist, Sechskantflanschschrauben für Umgebungen mit hohen Vibrationen Integrieren Sie einen lastverteilenden Flansch direkt in die Kopfgeometrie und reduzieren Sie so die Abhängigkeit von oberflächenbehandelten Unterlegscheiben, die mit der Zeit verschleißen können.

Branchenanwendungen: Baugewerbe, Automobilindustrie, Schifffahrt und Maschinenbau

Die gleiche grundlegende Verbindungsgeometrie bedient völlig unterschiedliche Anforderungen in den verschiedenen Branchen. Wenn Sie verstehen, was die einzelnen Sektoren benötigen, werden Spezifikationsfehler vermieden, wenn ein Beschaffungsteam gleichzeitig Beschaffungen für mehrere Projekttypen durchführt.

Bau- und Zivilinfrastruktur verbrauchen weltweit die größte Menge an Sechskantschrauben. Baustahlverbindungen in Gebäuden, Brücken und Türmen unterliegen in Nordamerika der Norm ASTM F3125 (die die früheren Güten A325 und A490 umfasst) bzw. in Europa der Norm EN 14399. Hierbei handelt es sich nicht um generische Sechskantschrauben – sie werden als strukturelle Verbindungselemente mit dokumentierter Prüflast und Anforderungen an gehärtete Unterlegscheiben hergestellt und getestet. Der Bausektor verwendet auch große Mengen an Standard-Sechskantschrauben der Güteklasse 8.8 für sekundäre Verbindungen, Schalungen und Gerätemontagen, bei denen keine strukturellen Schraubenspezifikationen erforderlich sind.

Automobilmontage spezifiziert Sechskantschrauben auf Komponentenebene – Motorlager, Aufhängungshilfsrahmen, Getriebegehäuse und Bremssattelträger verfügen alle über präzise Drehmomentspezifikationen, die eine bekannte Schraubenqualität und Oberflächenbehandlung voraussetzen. Die Güteklasse 10.9 ist die vorherrschende Wahl für Antriebsstrang- und Fahrwerksverbindungen. Die Dacromet-Beschichtung wird weithin bevorzugt, da sie die Maßhaltigkeit beibehält, den Temperaturwechseln in Umgebungen unter der Motorhaube widersteht und das Risiko der Wasserstoffversprödung vermeidet, das mit der Galvanisierung von hochfestem Stahl verbunden ist.

Marine- und Offshore-Anwendungen stellen die aggressivsten Korrosionsanforderungen dar. Salznebel, konstante Luftfeuchtigkeit und biologische Verschmutzungen greifen Kohlenstoffstahl schnell an. Edelstahl A4-80 (Qualität 316) ist die Standardspezifikation für freiliegende Decksbeschläge, Rohrflansche und Rumpfbeschläge. Für Unterwasseranwendungen oder Anwendungen mit unterschiedlichen Metallkontakten können Duplex-Edelstahl oder exotische Legierungen erforderlich sein – aber für die meisten Arbeiten über der Wasserlinie auf See bieten A4-80-Sechskantschrauben mit passivierter Oberfläche die erforderliche Lebensdauer ohne übermäßige Kosten.

Industriemaschinen deckt die unterschiedlichsten Anforderungen ab. Allgemeine Fertigungs- und Geräterahmen verwenden Güteklasse 8.8 mit Verzinkung. Baugruppen mit hohen Zyklen oder starken Vibrationen – Kompressoren, Lüfter, Pumpengehäuse – profitieren von Flanschvarianten oder Mutternpaarungen mit vorherrschendem Drehmoment, um ein Selbstlockern zu verhindern. Präzisionsgeräte erfordern möglicherweise die Güteklasse 12.9, um die erforderliche Klemmkraft in einer Verbindung mit begrenzter Bolzeneingriffslänge zu erreichen.

Schlüsselfaktoren für Beschaffung und Qualitätsprüfung

Eine Sechskantschraube ist nur so zuverlässig wie der Prozess, in dem sie hergestellt wurde. Eine preisgesteuerte Beschaffung, bei der die Dokumentation weggelassen wird, führt zu Rückverfolgbarkeitslücken – und in Branchen, in denen Fehler bei Verbindungselementen haftbar gemacht werden, sind Lücken in der Papierspur ebenso problematisch wie Lücken im Metall selbst.

Drei Dokumente sollten jeder Bestellung für industrielle Verbindungselemente beiliegen: a Materialprüfbericht (MTR) Bestätigung der chemischen Zusammensetzung und der mechanischen Testergebnisse für die Produktionscharge; a Maßkontrollbericht Überprüfung der Kopfgeometrie, der Gewindeform und der Längentoleranzen; und eines Herstellers ISO 9001:2015-Zertifikat Bestätigung, dass das Qualitätsmanagementsystem, das die Schraube hergestellt hat, geprüft und aktuell ist. Lieferanten, die nicht alle drei auf Anfrage bereitstellen können, sollten nicht in die Lieferkette für kritische Anwendungen einbezogen werden.

Kopfmarkierungen ermöglichen eine schnelle visuelle Kontrolle. Bei metrischen Schrauben ist die Güteklasse (8,8, 10,9, 12,9) zusammen mit einem Herstellerkennzeichen oben auf dem Kopf eingestanzt. Auf zölligen Schrauben werden SAE-Klassen durch radiale Linien angezeigt: Klasse 5 zeigt drei Linien, Klasse 8 zeigt sechs. Das Fehlen einer Markierung auf einer Schraube, die als Güteklasse 8 oder 10.9 verkauft wird, stellt einen disqualifizierenden Mangel dar. Dies bedeutet, dass die Schraube entweder nicht entsprechend der Güteklasse hergestellt wurde oder der Kennzeichnungsprozess die Qualitätskontrolle nicht bestanden hat.

Spezifizieren Thread-Klasse Bei Kaufaufträgen handelt es sich um ein Detail, das erfahrene Käufer von Anfängern unterscheidet. Metrische ISO-Gewinde sind für den allgemeinen Gebrauch standardmäßig auf die Toleranzklassen 6g (außen) und 6H (innen) ausgelegt. Für präzise Passungen stehen engere Klassen (4g/4H oder 5g/5H) zur Verfügung, erhöhen jedoch die Kosten und verlängern die Vorlaufzeit. Lockere Klassen (8g) werden manchmal in feuerverzinkten Schrauben verwendet, um der Beschichtungsdicke Rechnung zu tragen – sie müssen jedoch mit der entsprechenden übergroßen Mutter kombiniert werden, um einen ordnungsgemäßen Eingriff zu gewährleisten.

Schließlich sind Paarungsentscheidungen wichtig. Die Anleitung zum Paaren von Muttern und Unterlegscheiben deckt den Grundsatz ab, dass Unterlegscheiben, Sicherungsscheiben und Muttern zur Güte und Oberfläche der mitgelieferten Schraube passen sollten. Die Montage einer Schraube der Güteklasse 8 mit einer Mutter der Güteklasse 2 führt zu einer Schwachstelle am Mutterngewinde. Das Mischen von verzinkten Schrauben mit unbeschichteten Muttern beschleunigt die galvanische Korrosion an der Verbindungsstelle. Die Verbindungselementbaugruppe fungiert als System – jede Komponente in diesem System verdient die gleiche Spezifikationsdisziplin, die auch für die Schraube selbst gilt.
