Vollständiger Leitfaden für Vollgewindestangen: Spezifikationen, Materialien und industrielle Anwendungen

Einführung in Vollgewindestangen

In der Welt der industriellen Befestigung gibt es nur wenige Komponenten, die so vielseitig und unverzichtbar sind wie Vollgewindestangen . Diese kopflosen zylindrischen Verbindungselemente mit durchgehendem Gewinde über die gesamte Länge dienen als Rückgrat unzähliger Bau-, Fertigungs- und Ingenieurprojekte weltweit.

Unabhängig davon, ob Sie an einem Hochhaus, einer chemischen Verarbeitungsanlage oder an der Montage von Präzisionsmaschinen arbeiten, ist das Verständnis der Spezifikationen, Materialien und Anwendungen von Gewindestangen für die Gewährleistung der strukturellen Integrität und Betriebssicherheit von entscheidender Bedeutung.

Grundlegendes zur Klassifizierung von Gewindestangen

Längenbasierte Klassifizierung

Die Industrie unterscheidet zwischen Gewindestangen und Gewindestangen anhand der Länge, eine Klassifizierung, die sich sowohl auf die Anwendung als auch auf die Handhabung auswirkt:

• Gewindestangen: Komponenten mit einer Länge von mehr als 1 Meter, die typischerweise für strukturelle Anwendungen verwendet werden, die eine größere Reichweite erfordern
• Gewindestangen: Komponenten mit einer Länge von 1 Meter oder kürzer, ideal für Verbindungen mit kürzeren Spannweiten und allgemeine Befestigungen

Threading-Abdeckung

Während sich dieser Leitfaden auf Stangen mit Vollgewinde konzentriert, ist es wichtig, den Unterschied zu Varianten mit Teilgewinde zu beachten:

• Vollgewindestangen (alle Gewinde): Die Fäden verlaufen durchgehend von Ende zu Ende und bieten maximale Einstellbarkeit und Halt über die gesamte Länge
• Teilgewindestangen: Verfügt über sowohl Gewinde- als auch glatte Abschnitte und wird verwendet, wenn in bestimmten Bereichen Scherfestigkeit erforderlich ist

Spezifikationen und Standards

Spezifikationen für metrische Gewindestangen

Metrische Gewindestangen entsprechen den ISO-Standards und sind in Durchmessern von M3 bis M64 erhältlich und decken praktisch jede industrielle Anwendung ab:

Gewindestangen nach amerikanischem Standard (UNC).

Für Projekte, die amerikanischen Standards folgen, sind UNC-Gewindestangen (Unified National Coarse) von 4# bis 40UNC erhältlich, die Kompatibilität mit imperialen Messsystemen bieten, die üblicherweise in der nordamerikanischen Konstruktion und Fertigung verwendet werden.

Materialien und mechanische Eigenschaften

Gewindestangen aus Kohlenstoffstahl

Kohlenstoffstahl ist nach wie vor die beliebteste Wahl für allgemeine Anwendungen und bietet ein hervorragendes Gleichgewicht zwischen Festigkeit, Haltbarkeit und Kosteneffizienz:

• Note 4,6 / Klasse 4,6: Kohlenstoffarmer Stahl für leichte Anwendungen
• Note 8,8 / Klasse 8,8: Stahl mit mittlerem Kohlenstoffgehalt, vergütet – der Industriestandard
• Note 10,9 / Klasse 10,9: Hochfester legierter Stahl für anspruchsvolle Anwendungen
• Note 12,9 / Klasse 12,9: Ultrahohe Festigkeit für kritische Strukturverbindungen

Gewindestangen aus Edelstahl

Für Anwendungen, die Korrosionsbeständigkeit erfordern, sind Gewindestangen aus Edelstahl unverzichtbar:

• Edelstahl 304 (A2): Allgemeine Korrosionsbeständigkeit, geeignet für die meisten Innen- und milden Außenumgebungen
• Edelstahl 316 (A4): Hervorragende Korrosionsbeständigkeit mit Molybdängehalt, ideal für Küsten-, Chemie- und Meeresanwendungen
• Edelstahl 310/321: Hochtemperaturbeständig für extreme thermische Bedingungen

Legierter Stahl und Spezialmaterialien

Für extreme Bedingungen und spezielle Anwendungen:

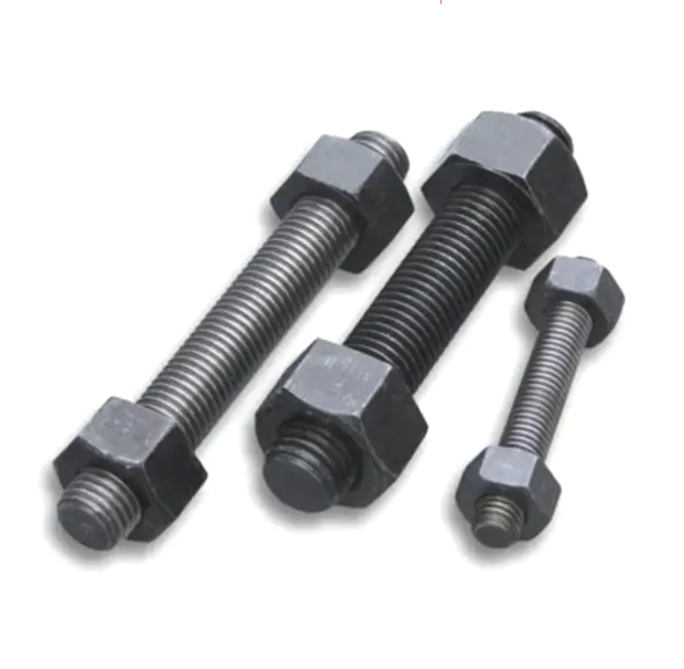

• ASTM A193 B7: Chrom-Molybdän-legierter Stahl für Hochtemperatur- und Hochdruckanwendungen
• ASTM A320 L7: Tieftemperaturlegierter Stahl für kryogene Anwendungen
• Inconel/Hastelloy: Nickelbasierte Legierungen für extreme Korrosions- und Hitzebeständigkeit
• Titan: Hohes Festigkeit-Gewicht-Verhältnis für Luft- und Raumfahrt- und Schifffahrtsanwendungen

Oberflächenbehandlungen und Beschichtungen

Oberflächenbehandlungen erhöhen die Korrosionsbeständigkeit, verbessern das Erscheinungsbild und verlängern die Lebensdauer:

Verzinkung (galvanisiert)

• Klares Zink: Basis-Korrosionsschutz für den Innenbereich
• Gelbes Zink (Zinkdichromat): Erhöhte Korrosionsbeständigkeit mit markantem gelbem Aussehen
• Blaues Zink: Mäßiger Schutz mit ästhetischem Reiz

Feuerverzinkung (HDG)

Feuerverzinkung bietet hervorragenden Korrosionsschutz für den Außenbereich und raue Umgebungen:

• Dicke Zinkbeschichtung (50–150 Mikrometer)
• Hervorragend geeignet für Außenkonstruktionen, Brücken und Infrastruktur
• Lebensdauer je nach Umgebung 20–50 Jahre
• Hinweis: Die Gewindeabmessungen müssen möglicherweise nach dem Verzinken angepasst werden

Dacromet- und Geomet-Beschichtungen

Fortschrittliche Zinklamellenbeschichtungen mit außergewöhnlicher Korrosionsbeständigkeit ohne Wasserstoffversprödung:

• Überlegene Salzsprühbeständigkeit (500–1000 Stunden)
• Kein Risiko einer Wasserstoffversprödung
• Ideal für Automobilanwendungen und Anwendungen mit hoher Beanspruchung
• Temperaturbeständig bis 300°C

Andere Spezialbeschichtungen

• Phosphatieren: Verbessert die Lackhaftung und sorgt für mäßige Korrosionsbeständigkeit
• Schwarzoxid: Ästhetisches Finish mit minimaler Dimensionsänderung
• PTFE-Beschichtung: Chemische Beständigkeit und geringe Reibung
• Vernickelung: Dekorative und korrosionsbeständige Oberfläche

Industrielle Anwendungen

Bau und Infrastruktur

Vollgewindestangen sind für das moderne Bauwesen von grundlegender Bedeutung:

• Stahlkonstruktionsbindung: Verbindung von Trägern, Säulen und Fachwerken in Gewerbe- und Industriegebäuden
• Deckenabhängungssysteme: Unterstützt abgehängte Decken, Beleuchtungskörper und HVAC-Komponenten
• Betonschalung: Zuganker zum Halten der Schalung beim Betonieren
• Fassaden- und Vorhangfassadensysteme: Verankerung von Außenverkleidungen und Glasfassaden
• Brückenbau: Hochfeste Verbindungen in Brückenfahrbahnen und Tragwerken

Öl- und Gasindustrie sowie petrochemische Industrie

Die anspruchsvollen Bedingungen im Öl- und Gasbetrieb erfordern spezielle Gewindestangen:

• Pipeline-Flanschverbindungen: ASTM A193 B7-Bolzen für Hochdruck-Rohrleitungssysteme
• Ventil- und Pumpenbaugruppe: Korrosionsbeständige Stangen für kritische Durchflusskontrollgeräte
• Aufbau des Lagertanks: Stangen mit großem Durchmesser für Tankmantel- und Dachanschlüsse
• Offshore-Plattformen: Edelstahl und beschichtete Stäbe in Marinequalität für Salzwasserumgebungen
• Raffinerieausrüstung: Hochtemperaturlegierungen für Bearbeitungseinheiten

Chemieingenieurwesen und -verarbeitung

Chemieanlagen stellen einzigartige Herausforderungen dar, die korrosionsbeständige Lösungen erfordern:

• Zusammenbau des Reaktorbehälters: Stäbe aus Edelstahl und Speziallegierungen
• Aufbau des Wärmetauschers: Temperaturbeständige Materialien
• Rohrleitungssysteme: Chemikalienbeständige Verbindungselemente für aggressive Medien
• Lagerung und Eindämmung: Korrosionssichere Verbindungen für Chemietanks

Stromerzeugung

• Kabelrinnen- und Tragsysteme: Montage der elektrischen Infrastruktur
• Transformatorinstallation: Hochleistungsbefestigung für Elektrogeräte
• Turbinenmontage: Präzisions-Gewindestangen für rotierende Geräte
• Nukleare Anlagen: Zertifizierte Materialien, die strenge regulatorische Anforderungen erfüllen

Maschinen und Fertigung

• Gerätemontage: Allgemeiner Maschinenbau und Wartung
• Rahmenverbindungen: Strukturelle Integrität für Industrieanlagen
• Leitspindeln einstellen: Präzisionspositionierungssysteme
• Vorrichtungen und Vorrichtungen: Kundenspezifische Fertigungswerkzeuge

HVAC und Sanitär

• Aufhängung der Rohrleitungen: Unterstützende Lüftungssysteme
• Rohraufhänger und -stützen: Sicherung von Sanitär- und Prozessleitungen
• Gerätemontage: Installation der HVAC-Einheit
• Feuersprinkleranlagen: Lebenssicherheitsinfrastruktur

Hauptvorteile von Vollgewindestangen

Auswahlhilfe: Auswahl der richtigen Gewindestange

Schritt 1: Bestimmen Sie die Lastanforderungen

• Berechnen Sie Zug- und Scherbelastungen
• Betrachten Sie dynamische vs. statische Belastung
• Wenden Sie geeignete Sicherheitsfaktoren an (normalerweise 2:1 bis 4:1).
• Wählen Sie die Note entsprechend aus (4,8, 8,8, 10,9 usw.)

Schritt 2: Bewerten Sie die Umgebungsbedingungen

• Innen, trocken: Blanker oder verzinkter Kohlenstoffstahl
• Outdoor, moderat: Feuerverzinkt oder Edelstahl der Güteklasse 304
• Küste/Meer: Edelstahl der Güteklasse 316
• Chemische Belastung: SS 316, Hastelloy oder PTFE-beschichtet
• Hohe Temperatur: ASTM A193 B7 oder hochtemperaturbeständige Legierungen
• Tieftemperatur: ASTM A320 L7 oder austenitischer Edelstahl

Schritt 3: Abmessungen angeben

• Bestimmen Sie den erforderlichen Durchmesser anhand von Lastberechnungen
• Messen Sie die exakt benötigte Länge (rechnen Sie dabei den Spielraum für Muttern/Unterlegscheiben mit ein)
• Wählen Sie den Gewindestandard (metrisch oder UNC/UNF)
• Berücksichtigen Sie die Gewindesteigung für die Anwendung (grob vs. fein).

Schritt 4: Wählen Sie „Oberflächenbehandlung“.

• Bringen Sie die Anforderungen an die Korrosionsbeständigkeit mit dem Budget in Einklang
• Berücksichtigen Sie ästhetische Anforderungen
• Bewerten Sie Temperaturbeschränkungen von Beschichtungen
• Verträglichkeit mit verbundenen Materialien prüfen (galvanische Korrosion)

Schritt 5: Überprüfen Sie die Konformität und Zertifizierung

• Prüfen Sie branchenspezifische Anforderungen (ASME, ASTM, ISO, DIN)
• Materialprüfzeugnisse anfordern (MTC/C of C)
• Überprüfen Sie die Rückverfolgbarkeit für kritische Anwendungen
• Sicherstellung der Qualitätszertifizierungen der Lieferanten (ISO 9001 usw.)

Best Practices für die Installation

Prüfungen vor der Installation

• Untersuchen Sie die Gewinde auf Beschädigungen oder Ablagerungen
• Überprüfen Sie, ob die Materialzertifizierungen mit den Spezifikationen übereinstimmen
• Überprüfen Sie die Unversehrtheit der Beschichtung
• Stellen Sie sicher, dass Muttern und Unterlegscheiben kompatibel sind (gleiches Material/Beschichtung).

Schneiden und Vorbereiten

• Verwenden Sie geeignete Schneidwerkzeuge (Bandsäge, Trennsäge oder Gewindeschneidmaschine).
• Abgeschnittene Enden entgraten, um Gewindeschäden zu vermeiden
• Fasen Sie die Gewindeenden ab, um das Einrasten der Mutter zu erleichtern
• Reinigen Sie die Gewinde nach dem Schneiden, um Metallpartikel zu entfernen

Drehmoment und Vorspannung

• Verwenden Sie für kritische Anwendungen kalibrierte Drehmomentschlüssel
• Befolgen Sie die Drehmomentangaben des Herstellers
• Wenn angegeben, gleichmäßig Schmiermittel auftragen (beeinflusst die Drehmomentwerte)
• Verwenden Sie bei mehreren Verbindungselementen die richtige Anzugsreihenfolge
• Erwägen Sie Methoden zur Spannungskontrolle für Anwendungen mit hoher Festigkeit

Häufige Installationsfehler, die Sie vermeiden sollten

• Überdrehen: Kann zum Abreißen des Gewindes oder zum Versagen der Stange führen
• Unterziehen: Die Folge sind lockere Verbindungen und Vibrationslockerungen
• Mischmaterialien: Galvanische Korrosion durch inkompatible Metalle
• Beschädigte Fäden: Verdrehtes Gewinde oder Verwendung beschädigter Muttern
• Fehlende Unterlegscheiben: Ungleichmäßige Lastverteilung und Oberflächenschäden

Qualitätsstandards und Zertifizierungen

Namhafte Hersteller von Gewindestangen halten sich an internationale Standards:

Wartung und Inspektion

Die richtige Wartung verlängert die Lebensdauer von Gewindestangeninstallationen:

Routineinspektionspunkte

• Visuelle Prüfung auf Korrosion oder Verschlechterung der Beschichtung
• Überprüfen Sie, ob sich die Muttern gelöst haben oder ob Anzeichen einer Lockerung durch Vibrationen vorliegen
• Achten Sie auf eine Verformung oder ein Abisolieren des Gewindes
• Auf Risse prüfen, insbesondere in stark beanspruchten Bereichen
• Überwachen Sie galvanische Korrosion an Materialschnittstellen

Wartungsempfehlungen

• Reinigen Sie die Gewindestangen in rauen Umgebungen regelmäßig
• Tragen Sie Schutzbeschichtungen erneut auf, wenn Schäden festgestellt werden
• Kritische Verbindungen gemäß Wartungsplan nachziehen
• Ersetzen Sie stark korrodierte oder beschädigte Stangen sofort
• Dokumentieren Sie Inspektionsergebnisse zur Einhaltung und Nachverfolgung

Zukünftige Trends in der Gewindestangentechnologie

Die Verbindungsindustrie entwickelt sich mit neuen Materialien und Herstellungstechniken weiter:

• Fortschrittliche Beschichtungen: Nanokeramische und graphenbasierte Beschichtungen für extreme Umgebungen
• Intelligente Verbindungselemente: Eingebettete Sensoren zur Spannungsüberwachung in Echtzeit
• Nachhaltige Materialien: Recycelter Stahl und umweltfreundliche Beschichtungen
• Additive Fertigung: 3D-gedruckte kundenspezifische Gewindestangen für spezielle Anwendungen
• Verbesserte Korrosionsbeständigkeit: Neue Legierungszusammensetzungen für längere Lebensdauer

Fazit

Vollgewindestangen sind unverzichtbare Komponenten in der modernen Industrie und bieten unübertroffene Vielseitigkeit, Festigkeit und Anpassungsfähigkeit für unzählige Anwendungen. Von der Unterstützung des Stahlgerüsts von Wolkenkratzern bis hin zur Sicherung kritischer Verbindungen in chemischen Verarbeitungsanlagen spielen diese einfachen, aber raffinierten Befestigungselemente eine entscheidende Rolle bei der Gewährleistung der strukturellen Integrität und Betriebssicherheit.

Durch das Verständnis der verschiedenen Spezifikationen, Materialien, Beschichtungen und Anwendungen, die in diesem Leitfaden beschrieben werden, können Ingenieure, Auftragnehmer und Beschaffungsexperten fundierte Entscheidungen treffen, die Leistung, Sicherheit und Kosteneffizienz optimieren. Ganz gleich, ob Sie mit standardmäßigen metrischen Gewindestangen für den allgemeinen Baubereich oder speziellen ASTM A193 B7-Bolzen für Hochdruck-Öl- und Gasanwendungen arbeiten, die Auswahl der richtigen Gewindestange ist für den Projekterfolg von grundlegender Bedeutung.

Da sich die industriellen Anforderungen ständig weiterentwickeln, wird die Bedeutung hochwertiger Gewindestangen und ordnungsgemäßer Installationspraktiken immer weiter zunehmen. Durch die Zusammenarbeit mit namhaften Herstellern, die sich an internationale Standards halten und umfassenden technischen Support bieten, stellen wir sicher, dass Ihre Befestigungslösungen sowohl aktuellen Anforderungen als auch zukünftigen Herausforderungen gerecht werden.
