Wie die Flanschzahngeometrie ohne sekundäre Komponenten eine Antilockerungskraft erzeugt

Der Anti-Lockerungsmechanismus von a Rutschfeste Muttern mit Sechskantflanschmutter Das Design unterscheidet sich grundlegend von Methoden mit vorherrschendem Drehmoment wie Nyloneinsätzen oder verformten Gewindesicherungsmuttern. Anstatt den Drehwiderstand innerhalb der Gewindeschnittstelle zu erhöhen, wirkt der gezahnte Flansch an der Lagerfläche – der Kontaktfläche zwischen der Mutter und dem Untergrund – indem er die axiale Klemmlast in eine mechanische Verriegelung umwandelt, die der Drehung direkt an der Verbindungsfläche entgegenwirkt. Diese Unterscheidung ist wichtig, da die Lockerung der Lagerfläche (Rotation, die durch durch Quervibrationen verursachten Schlupf zwischen der Mutternfläche und dem Untergrund angetrieben wird) der vorherrschende Lockerungsmechanismus in Hochvibrationsbaugruppen ist, und nicht die Lockerung der Gewindeschnittstelle, die ein sekundärer Effekt ist.

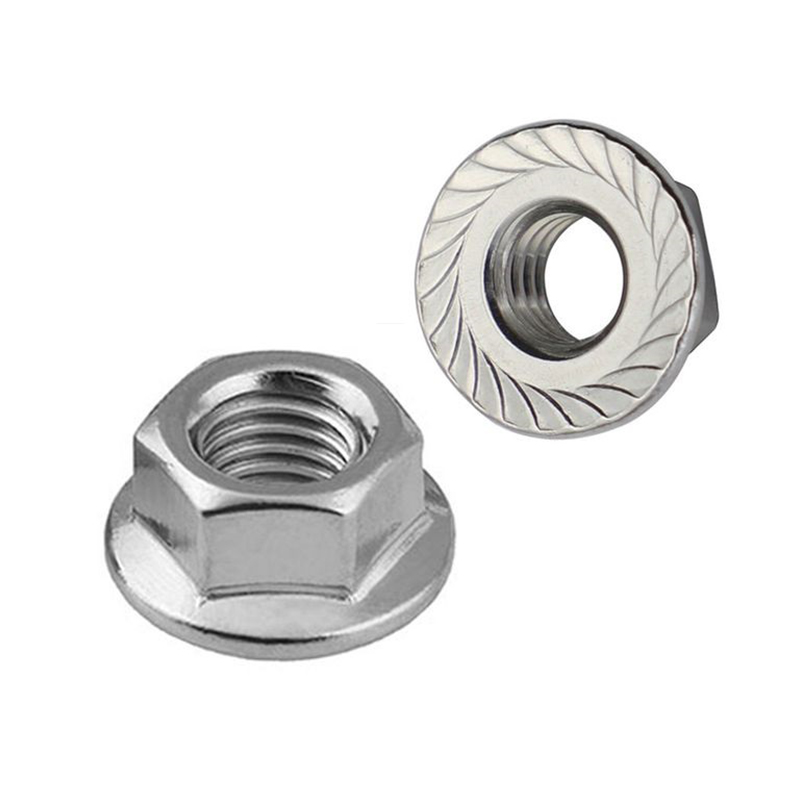

Die Verzahnungen auf der Flanschfläche sind mit einem speziellen asymmetrischen Zahnprofil versehen: Die Vorderkante (in Anzugsrichtung) weist einen flachen Rampenwinkel von etwa 15–20° auf, während die Hinterkante (in Löserichtung) nahezu radial verläuft und einen Flächenwinkel von 75–90° aufweist. Diese Asymmetrie ist der Schlüssel zur Rutschfestigkeit. Beim Festziehen ermöglicht die flache Rampe, dass der Zahn über die Substratoberfläche gleitet, ohne dass ein übermäßiges Montagedrehmoment entsteht. Bei jeder durch Vibrationen verursachten Rückwärtsdrehung greift die nahezu radiale Hinterfläche nahezu senkrecht zur Bewegung in die Unebenheiten des Substrats ein und erzeugt einen Verriegelungswiderstand, der proportional zu der Klemmlast zunimmt, die den Flansch gegen das Substrat drückt. In der Praxis bedeutet dies, dass je höher die Schraubenvorspannung ist, desto effektiver ist der Lockerungsschutz – das entgegengesetzte Verhalten zu reibungsbasierten Methoden, die sich verschlechtern, wenn die Vorspannung durch Einbettung oder Entspannung verloren geht.

Zahntiefe und Zahnanzahl pro Umfangseinheit sind die beiden Variablen, die das Klemmmoment der Lagerfläche bei einer gegebenen Klemmlast bestimmen. Gezahnte Flanschmuttern nach DIN 6923 haben je nach Nenndurchmesser eine Zahntiefe von ca. 0,2–0,4 mm und die Zahnzahl beträgt typischerweise 30–60 Zähne am Flanschumfang. Diese Geometrie erzeugt einen Verriegelungsdrehmomentkoeffizienten – das Verhältnis des Widerstands-Lösedrehmoments zur aufgebrachten Klemmlast – von etwa 0,08–0,15, was ausreicht, um ein Lösen unter Junker-Vibrationstestbedingungen (DIN 65151) zu verhindern, bei denen sich Standard-Sechskantmuttern innerhalb von 30 Sekunden nach Beginn der Vibration vollständig lösen.

Festigkeitsklasse 8,8 vs. 10,9 bei Flanschmutteranwendungen: Belastbarkeit, Härte und Substratinteraktion

Die Wahl zwischen der Güteklasse 8.8 und der Güteklasse 10.9 für rutschfeste Muttern mit Sechskantflanschmutter in stark vibrierenden Baugruppen erfordert Überlegungen, die über die einfache Belastbarkeit hinausgehen. Da der gezahnte Flansch auf dem Eindringen von Zähnen in die Substratoberfläche beruht, um seinen Verriegelungsmechanismus zu erzeugen, ist das Härteverhältnis zwischen dem Mutternflansch und der Gegenfläche ebenso wichtig wie die Zug- und Prüflastwerte, die bei den Berechnungen der Verbindungskonstruktion verwendet werden. Bei einer Flanschmutter, die im Verhältnis zum Untergrund zu weich ist, werden die Zähne durch den Untergrund verformt, anstatt in ihn einzudringen. Dadurch entsteht eine glatte, flache Kontaktfläche ohne mechanische Verzahnung. Eine Mutter, die im Vergleich zu einem weichen Untergrund zu hart ist, gräbt sich eher ein als in den Untergrund einzugreifen, wodurch Metallabrieb entsteht und Spannungskonzentrationen entstehen, die Ermüdungsrisse im Untergrundmaterial rund um das Befestigungsloch auslösen.

Flanschmuttern der Güteklasse 10.9 in Automobil- und Baumaschinenanwendungen stellen eine zusätzliche Prozessanforderung dar, die bei der Beschaffung häufig übersehen wird: Wenn sie galvanisiert werden, müssen sie innerhalb von 4 Stunden nach dem Galvanisieren mindestens 4 Stunden lang einem Wasserstoffversprödungs-Reinigungsbacken bei 190–210 °C unterzogen werden, wie in ISO 4042 festgelegt. Bei HRC 32–39 ist die Kohlenstoffstahlmatrix anfällig für Wasserstoffabsorption während des Säurebeiz- und Galvanisierungsprozesses, was zu einem verzögerten Sprödbruch führen kann unter anhaltender Zugbelastung – manchmal Stunden oder Tage nach der Installation. Bei Anwendungen mit starken Vibrationen, bei denen die Ermüdungslebensdauer das entscheidende Ausfallkriterium ist, wird dieses Risiko durch die Spezifikation von Dacromet oder mechanischer Verzinkung für Flanschmuttern der Güteklasse 10.9 vollständig eliminiert, da keiner der Prozesse mit Säureeinwirkung oder elektrolytischer Wasserstofferzeugung verbunden ist.

Zustand der Substratoberfläche und seine Auswirkung auf den Eingriff des gezahnten Flansches im Betrieb

Die langfristige Anti-Lockerungsleistung von rutschfesten Muttern mit gezahnten Flanschen hängt stärker vom Zustand der Untergrundoberfläche ab, als die meisten Installationsspezifikationen anerkennen. Die Eingriffstiefe der Verzahnung – typischerweise 0,2–0,4 mm – bedeutet, dass Oberflächenbeschichtungen, Walzzunder, Farbschichten und Korrosionsprodukte zwischen Flansch und Untergrund den Verriegelungsmechanismus grundlegend verändern können. Wenn die Flanschzähne durch eine komprimierbare oder bröckelige Zwischenschicht und nicht direkt in das Grundmetall eingreifen, erscheint die anfängliche Installation korrekt, aber die Verriegelungsgeometrie wird durch die Beschichtung und nicht durch das Substrat unterstützt. Wenn die Beschichtung unter Vibration und thermischen Wechselwirkungen kriecht oder sich zersetzt, geht der Zahneingriff nach und nach verloren, ohne dass es zu sichtbaren Veränderungen am Mutternkopf kommt.

• Farb- und Grundierungsschichten — Organische Beschichtungen mit einer Gesamtdicke von mehr als etwa 80–100 µm (ein üblicher Bereich für Baustahlgrundierungen plus Decklack) ermöglichen es den Verzahnungszähnen nicht, das Grundmetall während der Installation mit Standarddrehmomentwerten zu erreichen. Bei lackierten Stahlkonstruktionsverbindungen mit rutschfesten Muttern mit Sechskantflanschmutter sollte der Bereich der Befestigungselemente beim Lackieren abgedeckt werden oder es sollte vor der Installation ein Anschliff durchgeführt werden, um blankes Metall im Kontaktbereich der Unterlegscheibe freizulegen. Dies ist eine gängige Praxis bei der Rohbaumontage von Automobilen, bei der lackierte Bleche mit gezahnten Flanschmuttern befestigt werden. Bei vor Ort installierten Stahlkonstruktionsanwendungen, bei denen die Oberflächenvorbereitung weniger kontrolliert wird, wird sie jedoch häufig weggelassen.
• Feuerverzinkte Oberflächen — Die Zink-Eisen-Legierungsschicht der Feuerverzinkung (typischerweise 45–85 µm, Härte ca. HV 150–250) ist deutlich weicher als der gezahnte Flanschstahl. Das Eindringen der Zähne in verzinktes Substrat ist tiefer und vollständiger als in blanken Baustahl, was sich positiv auf den anfänglichen Eingriff auswirkt. Aufgrund der geringeren Ermüdungsfestigkeit der Zinkschicht kann es jedoch bei wiederholter Vibrationsbelastung dazu kommen, dass sich die Zahneindrücke im Zink durch mikroplastische Verformung zunehmend erweitern und die mechanische Verzahnung allmählich abnimmt. Bei Verbindungen von verzinkten Stahlkonstruktionen, die einer dauerhaften dynamischen Belastung ausgesetzt sind, wird im Rahmen des Wartungsplans eine periodische Überprüfung des Drehmoments in Abständen von 12 Monaten empfohlen.
• Substrate aus Aluminiumlegierung — Motorgehäuse und Baumaschinengussteile aus Aluminiumlegierung (typischerweise 6061-T6 oder A380-Druckguss) weisen eine Substrathärte von HRB 60–75 auf – an der unteren Grenze des effektiven Eingriffsbereichs der Flanschmutter der Güteklasse 8.8. Bei Aluminiumsubstraten verteilt die Reduzierung der Zahnteilung (Erhöhung der Zahnzahl) und die Verwendung eines größeren Flanschdurchmessers die Eingriffslast auf mehr Zähne und verhindert ein örtliches Nachgeben des Substrats, das dazu führen würde, dass sich die Mutter vollständig festsetzt und mit der Zeit ihre Antilockerungsfunktion verliert. Bei einigen Anwendungen ist zusätzlich eine Einsatzplatte aus gehärtetem Stahl oder eine unverlierbare Unterlegscheibe zwischen dem gezahnten Flansch und der Aluminiumoberfläche erforderlich, um eine kompatible Härteschnittstelle bereitzustellen, ohne den Verriegelungsmechanismus zu beeinträchtigen.

Als Hersteller mit langjähriger Erfahrung in der Lieferung von Präzisionsbefestigungen für die Automobilindustrie – wo gezahnte Flanschmuttern in Umgebungen mit hohen Vibrationszyklen verwendet werden und die Kontrolle des Oberflächenzustands ein wesentlicher Bestandteil des Produktionsprozesses ist – bietet Shanghai Soverchannel Industrial Co., Ltd. im Rahmen seines Kundensupports anwendungstechnische Beratung zur Substratkompatibilität und stellt sicher, dass die spezifizierten rutschfesten Sechskantmuttern mit Flanschmutter während der gesamten Lebensdauer der Baugruppe wie vorgesehen funktionieren.

Wiederverwendbarkeitsgrenzen und Prüfkriterien für gezahnte Flanschmuttern in Anwendungen mit hoher Zuverlässigkeit

Gezahnte Flanschmuttern unterliegen einer stärkeren Wiederverwendung als Standard-Sechskantmuttern, dennoch werden sie bei Wartungs- und Reparaturverfahren in der Baumaschinen- und Motorenwartung häufig als frei wiederverwendbare Komponenten behandelt. Das Verständnis der Mechanik des Zahnverschleißes und der Inspektionskriterien, die die Wiederverwendungsgrenze definieren, ist für die Aufrechterhaltung der Verbindungszuverlässigkeit bei Anwendungen, bei denen ein Lockerungsfehler erhebliche Auswirkungen auf die Sicherheit oder den Betrieb hat, von entscheidender Bedeutung.

Bei jedem Installationszyklus werden die Zahnspitzen beim Einbetten in den Untergrund plastisch verformt und es kommt zu Mikroabrieb an den Zahnflanken während der Anzugsdrehung. Nach der ersten Installation ist die Zahngeometrie teilweise verändert: Die nahezu radialen Hinterflächen, die einen Lockerungswiderstand bieten, werden durch den Einbettungsprozess leicht abgerundet und die Substratabdrücke der ersten Installation bleiben als flache Vertiefungen bestehen. Beim erneuten Einbau an der gleichen Stelle greifen die Zähne mit weniger plastischer Verformung wieder in die vorhandenen Eindrücke ein, was zu einer geringeren effektiven Zahneingriffstiefe und einem geringeren Verriegelungsdrehmomentkoeffizienten im Vergleich zur ersten Installation führt. Untersuchungen zu gezahnten Flanschmuttern nach DIN 6923 in Automobilanwendungen zeigen, dass sich der Sicherungsdrehmomentkoeffizient zwischen der ersten und zweiten Installation um etwa 15–25 % und bei jedem weiteren Zyklus um weitere 10–15 % verringert.

• Visuelle Prüfkriterien für die Wiederverwendung — Zahnspitzen sollten bei Betrachtung unter 10-facher Vergrößerung keine sichtbare Rundung oder Abflachung aufweisen. Die Flanschlagerfläche sollte frei von radialen Riefen mit einer Breite von mehr als 0,1 mm sein, die auf übermäßigen Schlupf beim vorherigen Einbau hinweisen. Jeder Hinweis auf eine Flanschverformung – sichtbare Verformung der Fläche-zu-Fläche-Geometrie oder Nichtsenkrechtigkeit der Flanschfläche zur Gewindeachse – ist ein Grund für die Ablehnung, unabhängig von der Anzahl der Betriebszyklen.
• Maximale Wiederverwendungszyklen je nach Anwendungskritikalität — Für sicherheitskritische Verbindungen im Automobilbereich (Aufhängung, Lenkung, Bremssysteme) sind DIN 6923-Flanschmuttern typischerweise als Einwegkomponenten spezifiziert und müssen bei jeder Demontage ersetzt werden. Bei allgemeinen Baumaschinen- und Motormontageanwendungen sind zwei Installationszyklen die praktische Grenze, bevor die Verriegelungsleistung unter den Schwellenwert für vibrationsanfälligen Betrieb abfällt. Stahlkonstruktionsverbindungen, die nur einmal angezogen und nie absichtlich gelöst werden, unterliegen keinen Wiederverwendungszyklusbeschränkungen, sollten jedoch während der geplanten Wartungsintervalle auf korrosionsbedingte Zahnverschlechterung untersucht werden.
• Überlegungen zur Wiederverwendung von Substraten — Selbst wenn eine neue Flanschmutter eingebaut wird, bieten zuvor mit Zähnen versehene Substratoberflächen den Zähnen der neuen Mutter weniger Widerstand als Neumaterial. Bei kritischen Anwendungen, die eine garantierte Verriegelungsleistung beim Wiederzusammenbau erfordern, sollte die Substratoberfläche in der Befestigungszone durch maschinelle Bearbeitung oder Schleifen wiederhergestellt werden, um eine neue Auflagefläche freizulegen, oder es sollte eine gehärtete Unterlegscheibe eingefügt werden, um eine neue Eingriffsfläche bereitzustellen, ohne das Strukturelement zu modifizieren.

Mit einem Vollprozess-Inspektionssystem, das in jahrelanger Präzisions-Befestigungsherstellung für den Automobilsektor entwickelt wurde, produziert Shanghai Soverchannel Industrial Co., Ltd. rutschfeste Sechskant-Flanschmuttern nach DIN 6923 mit maßlichen und mechanischen Anforderungen mit dokumentierter Verifizierung der Zahngeometrie und bietet Kunden in Automobil-, Baumaschinen-, Motor- und Stahlkonstruktionsanwendungen die hochwertige Rückverfolgbarkeit, die für eine hochzuverlässige Verriegelungsleistung von der ersten Installation bis zur angegebenen Lebensdauer erforderlich ist.
