Branchenwissen

Warum die Prüflast bei der Spezifikation von Schrauben aus Kohlenstoffstahl wichtiger ist als die Zugfestigkeit

Die meisten Käufer konzentrieren sich bei der Bestellung auf die Zugfestigkeitsklasse Schrauben aus Kohlenstoffstahl – 8.8, 10.9 oder 12.9 – aber die Spezifikation, die bestimmt, ob eine Schraubverbindung unter Betriebsbedingungen festgeklemmt bleibt, ist die Prüflast und nicht die Zugfestigkeit. Die Prüflast ist die maximale Axialkraft, die eine Schraube aushalten kann, ohne dass eine bleibende Verformung auftritt. Sobald die Schraube über die Prüflast hinaus angezogen wird, dehnt sie sich plastisch und die Klemmkraft sinkt unvorhersehbar, was zu einer Entspannung der Verbindung, Fressen und schließlich zu einem Ermüdungsversagen führt, selbst wenn die Schraube selbst nicht gebrochen ist.

Prüflast vs. Zugfestigkeit nach ISO 898-1-Klasse

Bei Automobil-Befestigungsanwendungen – einem Bereich, in dem Shanghai Soverchannel Industrial Co., Ltd. jahrelange umfassende technische Erfahrung gesammelt hat – wird die Anzugsstrategie als Prozentsatz der Prüflast angegeben, typischerweise 70–80 %. Drehmoment-Winkel-Anziehmethoden gehen noch einen Schritt weiter, indem sie die Schraube gezielt und auf kontrollierte und wiederholbare Weise in den Kunststoffbereich strecken und so die Klemmkraftkonsistenz über eine Produktionslinie hinweg maximieren, ohne dass individuelle Schraubenabweichungen zu Streuungen zwischen den Verbindungen führen. Der auf Materialprüfzertifikaten aufgedruckte Prüflastwert ist daher ein obligatorischer Prüfpunkt und kein optionales Datenfeld für die Beschaffung von Schrauben aus Kohlenstoffstahl.

Risiko der Wasserstoffversprödung in Schrauben aus hochwertigem Kohlenstoffstahl und wie man es unter Kontrolle bringt

Wasserstoffversprödung (HE) ist eine Versagensart, die speziell für Verbindungselemente aus hochfestem Kohlenstoffstahl – insbesondere der Güteklassen 10,9 und 12,9 – gilt und zu einem plötzlichen Sprödbruch bei Spannungsniveaus führen kann, die weit unter der Nennzugfestigkeit der Schraube liegen. Im Gegensatz zu Ermüdungs- oder Überlastversagen führt die Wasserstoffversprödung vorher zu keiner sichtbaren Verformung. Die Schraube bricht ohne Vorwarnung, typischerweise innerhalb von Stunden bis Tagen nach dem Anziehen, was sie zu einer der gefährlichsten Fehlerarten bei sicherheitskritischen Baugruppen macht.

Die Wasserstoffquelle ist fast immer der Galvanikprozess. Beim Säurebeizen vor der Verzinkung wird atomarer Wasserstoff freigesetzt, der in das Stahlgitter diffundiert. Unter Zugspannung wundert dieser Wasserstoff zu Spannungskonzentrationspunkten – Gewindewurzeln, Unterkopfkehlen – und verringert die Energie, die zur Ausbreitung eines Risses erforderlich ist. Je höher die Zugfestigkeit, desto anfälliger der Stahl, weshalb HE eher ein Problem der Güteklassen 10,9 und 12,9 als ein Problem der Güteklasse 8,8 darstellt.

Prozesskontrollen, die das Risiko einer Wasserstoffversprödung reduzieren

• Backen nach dem Anrichten: ASTM F1941 und ISO 4042 erfordern für Verbindungselemente über 1000 MPa Zugfestigkeit ein Backen bei 190–220 °C für 8–24 Stunden innerhalb von 4 Stunden nach dem Galvanisieren. Dadurch wird diffundierbarer Wasserstoff aus dem Gitter verdrängt, bevor Eigenspannungen in der Baugruppe eine Rissbildung auslösen können.
• Alternative Beschichtungssysteme: Bei der mechanischen Verzinkung (Peen-Plating) wird der Schritt des Säurebeizens vollständig vermieden, wodurch die primäre Wasserstoffquelle eliminiert wird. Dacromet- und Geomet-Beschichtungssysteme verwenden während der Verarbeitung ebenfalls keinen Wasserstoff, weshalb sie für Schrauben der Güteklasse 12.9 in Motor- und Antriebsstranganwendungen bevorzugt werden.
• Dauerlasttest: ASTM F606 Methode 4 setzt eine Probe plattierter Schrauben 48 Stunden lang einer Prüflast von 75 % aus und prüft sie auf Bruch. Die Anforderung dieses Tests als Chargenakzeptanzkriterium für sicherheitskritische Chargen der Klassen 10,9 und 12,9 liefert einen objektiven Nachweis der HE-Beständigkeit aus der tatsächlichen Produktionscharge.
• Minimierung der Beizzeit: Wenn eine Galvanisierung erforderlich ist, reduzieren die Begrenzung der Säureeinwirkungszeit und die Verwendung inhibierter Beizsäuren die Wasserstoffaufnahme an der Quelle und ergänzen den nachgeschalteten Backschritt.

Shanghai Soverchannel Industrial Co., Ltd. wendet in seinem Produktionswerk Nantong Jinzhai Hardware Co., Ltd. dokumentierte Backprotokolle und die Rückverfolgbarkeit von Oberflächenbehandlungen an. Kunden, die HE-Compliance-Nachweise für Audits in der Automobil- und Industrielieferkette benötigen, stehen Prozessaufzeichnungen zur Verfügung.

Auswahl der Antriebsaussparung für Schrauben aus Kohlenstoffstahl: Drehmomentübertragung und Nockenwiderstand

Kohlenstoffstahlschrauben sind mit einer größeren Auswahl an Antriebsaussparungen erhältlich, als die meisten Käufer aktiv angeben – dennoch hat die Antriebsauswahl direkte Auswirkungen auf die Effizienz der Montagelinie, die Verbindungsintegrität und die Werkzeuglebensdauer. Cam-out, das Phänomen, bei dem die Spitze des Schraubendrehers unter Drehmoment aus der Aussparung herausrutscht, ist nicht nur ein Ärgernis für den Bediener: Es beschädigt die Aussparung, beschleunigt den Verschleiß des Treibers und reduziert das installierte Drehmoment unter den Zielwert, indem es Schlupf zulässt, bevor der spezifizierte Wert erreicht wird. Durch die Anpassung der Antriebsgeometrie an das Montagedrehmoment und den Werkzeugtyp werden die meisten Cam-Out-Probleme bereits in der Konstruktionsphase vermieden.

Die Phillips-Aussparung wurde bewusst so konstruiert, dass sie mit einem vorhersehbaren Drehmoment herauskommt – eine beabsichtigte Funktion in der Fertigung der 1930er Jahre, wo sie ein zu starkes Anziehen von Blechschrauben ohne drehmomentgesteuerte Schraubendreher verhinderte. In der modernen automatisierten Montage mit servogesteuerten Werkzeugen wird dieses Verhalten eher zu einer Belastung als zu einem Merkmal, und Torx- oder Pozidriv-Antriebe werden in der Massenfertigung von Automobilen und Geräten konsequent bevorzugt. Shanghai Soverchannel Industrial Co., Ltd. produziert Schrauben aus Kohlenstoffstahl für alle wichtigen Aussparungstypen, wobei die Aussparungstiefe und -form anhand von Lehrenkriterien überprüft wird, wodurch ein gleichmäßiger Eingriff des Schraubenziehers über alle Produktionschargen hinweg sichergestellt wird.

Verhinderung des Festfressens von Bolzen und Schrauben aus Edelstahl während der Montage

Fressen – das Kaltverschweißen und Reißen von Gewindeoberflächen während der Montage – ist die häufigste und frustrierendste Fehlerursache Edelstahlschrauben and Edelstahlschrauben . Im Gegensatz zu Verbindungselementen aus Kohlenstoffstahl, bei denen Oberflächenhärte und Beschichtungen für Schmierung und Verschleißfestigkeit sorgen, ist austenitischer Edelstahl (A2, A4) von Natur aus anfällig für adhäsiven Verschleiß, wenn identische Materialien unter Druck reiben. Die Oxidschicht, die für Korrosionsbeständigkeit sorgt, ist dünn und wird durch den beim Gewindeeingriff entstehenden Kontaktdruck leicht verdrängt, was dazu führt, dass das Grundmetall von Schraube und Mutter lokal kalt verschweißt und dann bei fortgesetzter Drehung reißt.

Das Ergebnis ist eine häufig dauerhaft festsitzende Baugruppe, die eine zerstörende Entfernung und Ersetzung sowohl der Schraube als auch des Gegengewindes erfordert. In petrochemischen Anlagen, Offshore-Strukturen oder Lebensmittelverarbeitungsanlagen, bei denen Edelstahl aufgrund seiner Korrosionsbeständigkeit spezifiziert wird, verursachen festsitzende Verbindungselemente erhebliche Wartungskosten und sind eine Quelle ungeplanter Ausfallzeiten.

Praktische Methoden zur Reduzierung des Fressrisikos

• Ungleiche Materialpaarung: Durch die Verwendung von Edelstahlschrauben A4 (316) mit Muttern A2 (304) oder die Kombination austenitischer Schrauben mit Muttern aus Siliziumbronze oder Messing wird der Kontaktzustand mit identischem Material unterbrochen, der das Kaltschweißen begünstigt. Selbst ein kleiner Härteunterschied zwischen den Gegengewinden reduziert die Fressneigung deutlich.
• Antifress-Schmiermittel: Never-Seez (auf Kupferbasis), Molykote-Paste (Molybdändisulfid) oder PTFE-basierte Gewindeverbindungen reduzieren den Reibungskoeffizienten zwischen rostfreien Gewinden von etwa 0,15–0,20 auf unter 0,10 und verhindern so Kontaktdruckspitzen, die das Kaltschweißen auslösen. Wichtiger Hinweis: Durch die Anwendung von Schmiermittel ändert sich das Verhältnis von Drehmoment zu Vorspannung um 25–40 %, daher muss das Anzugsdrehmoment neu berechnet werden, wenn von einer trockenen auf eine geschmierte Baugruppe umgestellt wird.
• Langsame Montagegeschwindigkeit: Die durch Reibung beim schnellen Zusammenbau entstehende Wärme beschleunigt die Entstehung von Festfressen. Bei rostfreien Verbindungselementen, die größer als M12 sind, ist das Anziehen mit dem manuellen Schraubenschlüssel durchweg weniger anfällig für Abnutzung als die Montage mit Elektrowerkzeugen, insbesondere bei den ersten Gewindegängen, bei denen der anfängliche Kontaktdruck am höchsten ist.
• Duplex- oder nitrierte Edelstahlsorten: Duplex 2205-Edelstahlschrauben haben etwa die doppelte Streckgrenze und deutlich höhere Härte als A4, wodurch die plastische Verformung an den Gewindekontaktpunkten reduziert wird, die zum Abrieb führt. Für Verbindungen mit hohem Drehmoment in korrosiven Umgebungen bieten Duplex-Schrauben gepaart mit A4-Muttern die beste Balance zwischen Abriebfestigkeit und Korrosionsleistung.

Selbstschneidende Schrauben aus Kohlenstoffstahl: Unterschiede in der Gewindeform und ihre Auswirkung auf die Auszugsfestigkeit

Selbstschneidende Schrauben aus Kohlenstoffstahl sind keine einzelne Produktkategorie – die Gewindeform variiert erheblich zwischen den Typen und die Wahl der falschen Form für den Untergrund kann zu 30–50 % geringeren Auszugskräften führen, als das Material sonst zulassen würde. Die Typenfamilien ISO 1478 und DIN 7970 optimieren jeweils die Gewindegeometrie für einen unterschiedlichen Härtebereich des Substrats, und der Unterschied im Flankenwinkel, der Gewindehöhe und der Steigung bestimmt direkt, wie viel Material die Schraube verdrängt oder schneidet und wie gut das geformte Gewinde unter Zugbelastung greift.

• Typ A (grobe Tonhöhe, scharfe Spitze): Entwickelt für dünne Bleche (0,5–1,5 mm), weiche Metalle und harzimprägniertes Sperrholz. Die große Steigung minimiert das Abstreifen des Gewindes bei dünnem Material, indem der Abstand zwischen den ineinandergreifenden Gewindegängen maximiert wird. Nicht geeignet für Stahl mit einer Dicke von mehr als ca. 1,5 mm – die Steigung ist zu grob, um eine ausreichende Gewindeeingriffstiefe zu erzeugen.
• Typ B (feine Steigung, stumpfe Spitze): Geeignet für schwerere Bleche (1,5–4,8 mm), Druckgussteile und Kunststoffe. Durch die feinere Steigung sind mehr Gewindegänge im Eingriff, was den Ausziehwiderstand bei dickeren Substraten erhöht. Die stumpfe Spitze verringert das Risiko des Durchstoßens benachbarter Komponenten während der Montage bei Sacklochanwendungen.
• Typ C (Maschinengewinde, selbstschneidend): Trägt ein Standard-Maschinengewindeprofil (60° Flankenwinkel), ist jedoch gehärtet, um sein eigenes Gewinde in vorgebohrte Löcher zu schneiden. Erzeugt in Stahlsubstraten eine deutlich höhere Auszugsfestigkeit als Typ A oder B, da das Gewindeprofil der Standardmuttergeometrie entspricht und so die Kontaktfläche der Gewindeflanken maximiert.
• Gewinderollender (Taptite) Typ: Bildet das Gewinde durch Verdrängung des Materials statt durch Schneiden. Dadurch entsteht ein kaltverfestigtes Gewinde im Untergrund, das einer Lockerung durch Vibrationen besser widersteht als geschnittene Gewinde. Bevorzugt bei Karosserie- und Strukturanwendungen, bei denen der Widerstand gegen Lockerung unter dynamischer Belastung von entscheidender Bedeutung ist und eine Wiederverwendung des Befestigungselements nicht erforderlich ist.

Der Durchmesser des Pilotlochs ist ebenso entscheidend: Ein übergroßes Loch verringert den Gewindeeingriff und die Ausreißfestigkeit proportional, während ein zu kleines Loch das Antriebsdrehmoment über die Torsionsfähigkeit der Schraube hinaus erhöht, was zu einer Kopfscherung oder einem Torsionsbruch vor dem vollständigen Sitz führt. Das Substratmaterial, die Blechdicke und der Gewindetyp definieren jeweils einen bestimmten Durchmesserbereich des Pilotlochs – eine Spezifikation, die anhand der technischen Daten des Schraubenherstellers bestätigt und nicht geschätzt werden sollte. Shanghai Soverchannel Industrial Co., Ltd. bietet als Teil seiner technischen Dokumentation für Bestellungen von selbstschneidenden Schrauben aus Kohlenstoffstahl Empfehlungen für Pilotbohrungen, insbesondere für Kunden in der Automobil- und Industriemontagebranche.

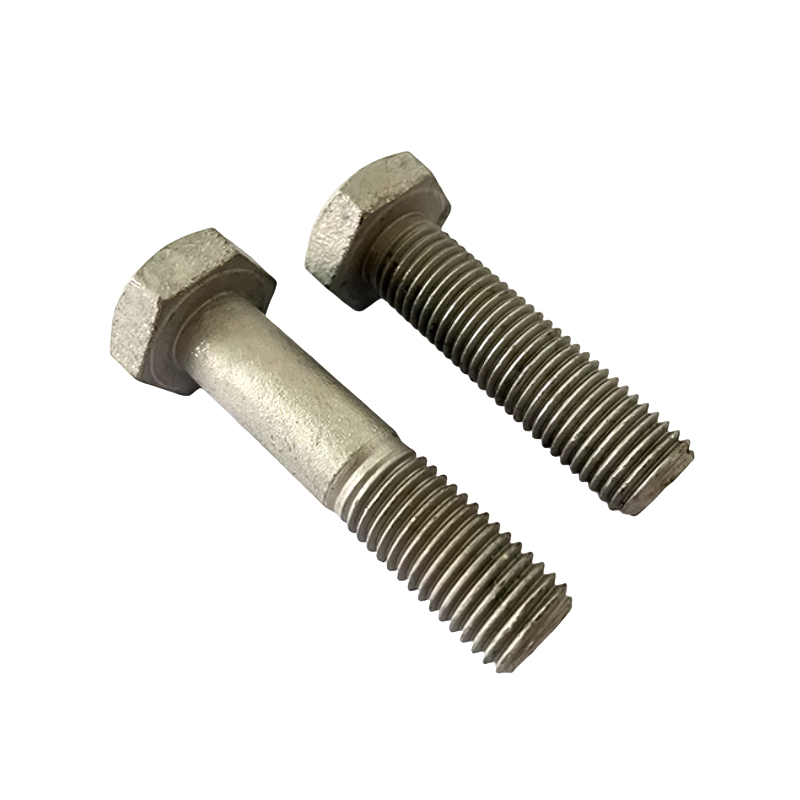

Wählen Sie zwischen Edelstahlbolzen und feuerverzinktem Kohlenstoffstahl für strukturelle Verbindungen im Außenbereich

Wenn strukturelle Verbindungen im Außenbereich einen Korrosionsschutz über eine geplante Lebensdauer von 25–50 Jahren erfordern – Vorhangfassadenbefestigungen, Hänger für Brückeninspektionswege, Geräterahmen auf dem Dach – haben Sie die Wahl zwischen Edelstahlschrauben und feuerverzinkte Kohlenstoffstahlschrauben erfordern mehr als einen einfachen Kostenvergleich. Jedes System verfügt über Fehlermechanismen, Wartungsanforderungen und Kompatibilitätsbeschränkungen, die sich je nach Expositionskategorie und zu verbindendem Strukturmaterial unterschiedlich auf die Gesamtlebenszykluskosten auswirken.

Galvanische Korrosion zwischen Edelstahlbolzen und Aluminiumbauteilen ist ein häufig unterschätztes Designrisiko bei Vorhangfassaden- und Fassadensystemen. In der galvanischen Reihe liegt Edelstahl im elektrochemischen Potenzial weit von Aluminium entfernt, was Aluminium zur Opferanode in jedem Nasskontaktszenario macht. Wo rostfreie Schrauben Aluminiumrahmen verbinden müssen, sind EPDM-Isolierscheiben und Nylonhülsen, die die Metalle physisch trennen, die Standardlösung, die jedoch die Komplexität der Montage erhöht und vor Ort oft weggelassen wird. Bolzen aus feuerverzinktem Kohlenstoffstahl mit einem Zinkpotenzial, das näher am Aluminium liegt, sind galvanisch kompatibel ohne Isolationsteile und stellen die einfachere und sicherere Wahl für Aluminiumrahmenkonstruktionen in nicht-marinen Umgebungen dar.

Shanghai Soverchannel Industrial Co., Ltd. liefert sowohl Edelstahl- als auch Kohlenstoffstahl-Bolzensysteme mit passender Beschichtung und Materialdokumentation und stellt Bauingenieuren und Beschaffungsteams die Daten zur Verfügung, die sie benötigen, um die richtige Auswahl für ihre spezifische Expositionskategorie und Substratkombination zu treffen – anstatt sich standardmäßig auf ein Material für alle Anwendungen zu verlassen.
