Drehmoment-Streckgrenze vs. Drehmoment-Winkel: Was Ihnen die Anzugsspezifikation tatsächlich über die Schraube sagt

Zwei Befestigungsmethoden dominieren modern Kfz-Schrauben Spezifikationen für abgedichtete Motorverbindungen, und deren Verwechslung ist einer der folgenreichsten Installationsfehler bei der Fahrzeugmontage und -reparatur. Torque-to-Yield-Schrauben (TTY) sind so konstruiert, dass sie über die Elastizitätsgrenze des Materials hinaus in eine kontrollierte plastische Verformungszone hinein angezogen werden. Sobald die Schraube über die Streckgrenze hinaus gedehnt wird, behält sie eine äußerst konstante Klemmkraft bei, da die Verbindungslast durch das Streckverhalten des Materials bestimmt wird – und nicht durch Reibungsschwankungen zwischen den Gewindeflanken und den Lagerflächen, die die Drehmomentwerte um 15–25 % schwanken lassen können, ohne dass sich die tatsächliche Vorspannung ändert. Das Anzugsverfahren für TTY-Schrauben umfasst immer ein Basisdrehmoment, gefolgt von einem oder mehreren angegebenen Drehwinkeln, wie zum Beispiel „25 Nm 90° 90°“. Diese Winkelangabe ist der eindeutige Indikator dafür, dass die Schraube für den einmaligen Gebrauch konzipiert ist. Sobald die Schraube bis in die Streckgrenze gedehnt ist, reicht die elastische Erholung nicht mehr aus, um bei einer zweiten Montage die korrekte Vorspannung wiederherzustellen.

Drehmoment-zu-Winkel-Schrauben (TTA) folgen der gleichen Installationsreihenfolge – Grunddrehmoment plus Drehung –, werden jedoch nicht absichtlich gedehnt, um nachzugeben. Sie arbeiten im elastischen Bereich und können daher in der Regel wiederverwendet werden, wenn sie unbeschädigt sind. Der Hauptzweck des Winkelschritts bei TTA ist derselbe wie bei TTY: die Beseitigung der Reibung als dominierende Variable, sodass die Klemmkraft durch die Schraubendehnungsgeometrie und nicht durch den Schmierzustand bestimmt wird. Beide Methoden sind technische Antworten auf das gleiche Problem, mit dem moderne Leichtbaumotoren konfrontiert sind: Zylinderköpfe aus Aluminium dehnen sich mit unterschiedlichen thermischen Geschwindigkeiten aus als Gusseisenblöcke, und die daraus resultierende Bewegung während der Wärmezyklen würde eine herkömmliche Schraube, die nur durch Drehmoment angezogen wird, plastisch verformen, was mit der Zeit zum Versagen der Dichtung führen würde. Es gibt Hybrid-TTY-Designs, die einen Sicherheitsspielraum innerhalb der Fließzone einbauen und eine begrenzte Anzahl von Wiederzusammenbauten ermöglichen. Diese erfordern jedoch eine ausdrückliche Herstellerbezeichnung – sie können nicht allein durch visuelle Inspektion angenommen werden.

Aus fertigungstechnischer Sicht erfordert die Herstellung von TTY-Schrauben eine strengere Kontrolle der Konsistenz der Streckgrenze des Materials als bei herkömmlichen Verbindungselementen. Wenn die Streckgrenze zwischen Schrauben derselben Charge variiert, variiert auch die beim Einbau erzielte plastische Verformung – was sich direkt auf die Gleichmäßigkeit der Klemmkraft über eine Verbindung mit mehreren Schrauben wie einem Zylinderkopf auswirkt. Dies ist einer der Gründe, warum die Programme für Automobil-OEM-Befestigungselemente nicht nur mechanische Mindesteigenschaften, sondern auch zulässige Streckgrenzenbereiche festlegen und Anforderungen an Lieferanten stellen, die weit über die Standardzertifizierung der Güteklasse 10.9 oder 12.9 hinausgehen.

Warum das Gewindewalzen nach der Wärmebehandlung für die Ermüdungslebensdauer von Automobilbefestigungen wichtig ist

Die Reihenfolge, in der die Gewinde im Verhältnis zur Wärmebehandlung geformt werden, ist eine Fertigungsentscheidung mit messbaren Konsequenzen für die Ermüdungsleistung – und es ist eine Entscheidung, die die Produktion hochwertiger Automobilschrauben von der Herstellung von Standardbefestigungselementen unterscheidet. Standardmäßig werden Schrauben vor der Wärmebehandlung mit einem Gewinde versehen, da der Stahl weicher ist und die Umformung einfacher und schneller erfolgt. Das Gewindeschneiden nach der Wärmebehandlung – insbesondere das Gewindewalzen nach dem Abschrecken und Anlassen – führt jedoch zu einer deutlich besseren Ermüdungsbeständigkeit, indem Druckeigenspannungen an den Gewindewurzeln genau dann induziert werden, wenn das Material seine Endhärte erreicht hat.

Beim Gewindewalzen handelt es sich um einen Kaltumformprozess, bei dem Matrizen aus gehärtetem Stahl Material verdrängen, um das Gewindeprofil zu erzeugen, anstatt es wegzuschneiden. Der durch diese Verschiebung entstehende kontinuierliche Kornfluss, der der Fadenkontur ununterbrochen folgt, unterscheidet sich grundlegend von der durchtrennten Kornstruktur, die geschnittene Fäden hinterlassen. Gerollte Gewinde sind bei statischen Zugversuchen in der Regel 10–20 % fester und zeigen eine Verbesserung der Ermüdungsfestigkeit von 50–75 % im Vergleich zu gleichwertigen geschnittenen Gewinden derselben Materialqualität. Am Gewindegrund, wo die Spannungskonzentration am höchsten ist und Ermüdungsrisse entstehen, wirkt die durch das Walzen induzierte Druckschicht als direkte Gegenmaßnahme zu zyklischen Zugspannungen, die unter dynamischen Belastungen entstehen. Bei Motorpleuelschrauben, Hauptlagerdeckelschrauben und Radnabenschrauben – Anwendungen, bei denen Ermüdungsversagen katastrophal ist und nicht im Voraus visuell erkennbar ist – ist dieser Herstellungsunterschied ein sicherheitsrelevanter technischer Parameter und kein Detail der Produktionsoptimierung.

Dem Kaltschmieden des Schraubenkopfes und -schafts geht in beiden Schritten das Gewindeschneiden voraus. Kaltstauchen bei Raumtemperatur richtet den Metallkornfluss entlang der Schraubengeometrie aus und verbessert so gleichzeitig die Zugfestigkeit und die Maßhaltigkeit. Hochgeschwindigkeits-Kaltschmiedemaschinen können Tausende von Bolzenrohlingen pro Stunde mit minimalem Materialabfall herstellen, weshalb Kaltschmieden der universelle Standard für die Massenproduktion von Automobilschrauben ist. Die Kombination aus kaltgeschmiedetem Schaft, gerollten Gewinden und kontrollierter Abschreck- und Anlasswärmebehandlung definiert die Produktionskette, die die mechanische Zuverlässigkeit erzeugt, die Automobil-OEMs bei Produktionsmengen benötigen.

Schraubenkopfgeometrie und Werkzeugzugriff: Anpassung des Antriebstyps an Baugruppenbeschränkungen

Die Auswahl der Kopfgeometrie für Automobilschrauben hängt sowohl von den Zugangsbeschränkungen zur Baugruppe und den Werkzeugen der Produktionslinie als auch von den Belastungsanforderungen der Verbindung ab. Moderne Motorräume, Getriebegehäuse und Aufhängungshilfsrahmen sind dicht gepackt, und der an jeder Verbindung verfügbare Schlüsselspielraum bestimmt, welche Kopftypen physisch installiert werden können – insbesondere, wenn pneumatische oder elektrische Drehmomentwerkzeuge bei Produktionsliniengeschwindigkeiten verwendet werden.

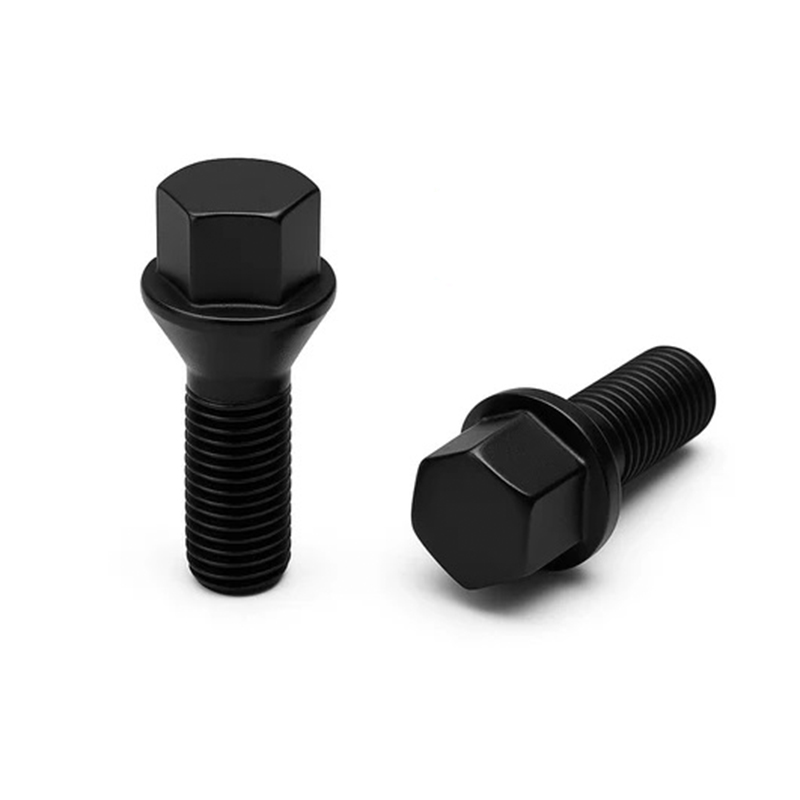

Sechskantkopf

Die Basis für die meisten strukturellen Verbindungen im Automobilbereich. Kompatibel mit Standard-Steckschlüsseleinsätzen und Ringschlüsseln, weit verbreitet in allen Standardqualitäten und -größen erhältlich. Der 60°-Eingriffswinkel zwischen den Antriebsflächen begrenzt den für die Neupositionierung erforderlichen Werkzeugschwenkbogen auf 60°, was für die meisten zugänglichen Verbindungsstellen ausreichend ist. Nachteil: Die relativ hohen Seitenwände vergrößern den Schlüsselspielraum, sodass Sechskantköpfe für enge Hohlräume ungeeignet sind.

12-Punkt-Kopf (Doppelsechskant).

Der 12-Punkt-Kopf bietet 30° zwischen den Eingriffspositionen – die Hälfte der Drehung, die zum erneuten Einrasten erforderlich ist, im Vergleich zu einem Innensechskant-Steckschlüssel – wodurch das erneute Einsetzen eines Steckschlüssels in engen Räumen mit begrenztem Schwenkbereich wesentlich schneller erfolgt. Der kleinere Kopfdurchmesser im Vergleich zu einer äquivalenten Sechskantgröße bedeutet, dass eine kleinere Stecknuss den Bolzen in engen Zugangszonen erreichen kann. Entscheidend ist, dass die 12-Punkt-Geometrie eine höhere Drehmomentübertragung bei gegebener Kopfgröße unterstützt, da jede der zwölf Kontaktflächen kleiner ist und die Last anders verteilt als sechs breitere Sechskantflächen. Dies macht 12-Punkt-Schrauben zum Standard in Motoranwendungen mit hoher Vorspannlast – Pleuelstangenschrauben und Zylinderkopfschrauben, bei denen sowohl Drehmomentgröße als auch Zugangsschwierigkeiten übereinstimmen.

Innensechskant (Innensechskant/Inbus)

Das zylindrische Kopfprofil ermöglicht den Einbau in Senkbohrungen zur bündigen Montage – häufig bei Bremssattelhalterungen, Motorsteuergehäusen und Getriebegehäusen, wo hervorstehende Köpfe mit angrenzenden Bauteilen oder Dichtflächen in Konflikt geraten würden. Durch den Innensechskantantrieb wird der äußere Schraubenschlüsselbereich vollständig entfernt, sodass das Befestigungselement in Aussparungen sitzt, die für keine Außenstecknuss unzugänglich sind. Die Einschränkung besteht darin, dass interne Antriebsflächen bei hohem Drehmoment anfälliger für ein Herausrutschen sind, wenn sie abgenutzt oder falsch ausgerichtet sind. Aus diesem Grund wird bei der Präzisionsmontage von Automobilen generell von der Verwendung eines Schlagschraubers für Innensechskantschrauben abgeraten.

Auswahl der Oberflächenbeschichtung für Automobilschrauben: Ausgewogenheit zwischen Korrosionsbeständigkeit, Wasserstoffversprödungsrisiko und Reibungskoeffizient

Die Auswahl der Oberflächenbehandlung für Automobilschrauben umfasst drei technische Variablen, die nicht in die gleiche Richtung optimieren: Korrosionsbeständigkeit, Risiko einer Wasserstoffversprödung und Konsistenz des Reibungskoeffizienten. Ein falsches Gleichgewicht hat zu dokumentierten Ausfällen im Betrieb geführt – nicht aufgrund einer unzureichenden Schraubenfestigkeit, sondern aufgrund einer beschichtungsbedingten Versprödung oder einer durch unkontrollierte Oberflächenreibung verursachten Inkonsistenz zwischen Drehmoment und Vorspannung.

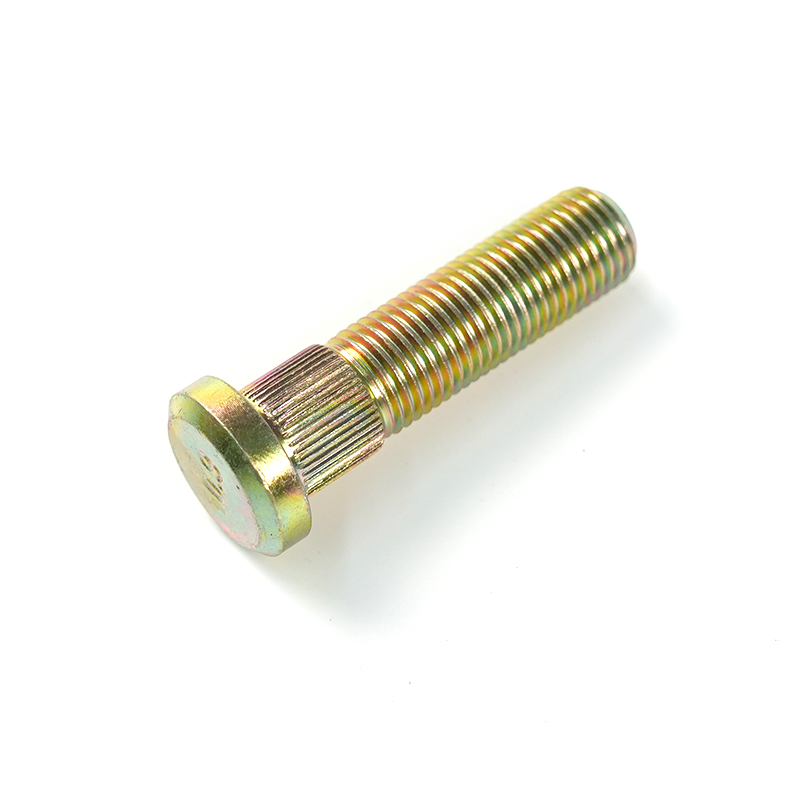

Zinkgalvanisierung

Der wirtschaftlichste Korrosionsschutz für Schrauben der Güteklasse 8.8 in geschützten oder Innenanwendungen. Eine Beschichtungsdicke von 5–12 µm bietet je nach Passivierungstyp eine Beständigkeit gegen neutralen Salzsprühnebel (NSS) von 72–200 Stunden. Die entscheidende Einschränkung: Beim Galvanisieren wird Wasserstoff als Nebenprodukt des Säurebeiz- und Galvanisierungsprozesses in den Bolzenstahl eingetragen. Für Schrauben der Güteklasse 10.9 ist das Wasserstoffversprödungsbacken bei 200 °C innerhalb von 4 Stunden nach der Beschichtung gemäß ISO 4042 vorgeschrieben. Für Schrauben der Güteklasse 12.9 wird die Galvanisierung sowohl in der ISO 898-1 als auch in den meisten Automobil-OEM-Spezifikationen ausdrücklich abgeraten – die Zugfestigkeit und Härte der Güteklasse 12.9 machen das Material besonders anfällig für wasserstoffinduzierte Brüche unterhalb der Prüflast, möglicherweise ohne sichtbare Warnung.

Zink-Nickel-Legierungsbeschichtung (10–15 % Ni)

Der Automobil-Unterboden- und Antriebsstrangstandard für korrosionskritische Verbindungen. Die Beständigkeit gegen Salzsprühnebel beträgt in der Regel mehr als 1.000–1.200 Stunden und die Beschichtung hält die Leistung bis etwa 200 °C aufrecht – und deckt damit den thermischen Bereich der meisten Anwendungen unter der Motorhaube ab, einschließlich Auspuffkrümmerbolzen und Turbolader-Montageteilen. Da Zink-Nickel elektroplattiert ist, gelten für die Qualität 10.9 und höher Wasserstoff-Einbrennanforderungen. Die Legierungszusammensetzung führt jedoch zu einer geringeren Wasserstoffabsorption als reine Verzinkung, und das Einbrennfenster wird in kontrollierten Produktionsumgebungen zuverlässiger verwaltet. Es ist mit Gewindesicherungspflastern (Nylok, Precote) kompatibel und die bevorzugte Wahl für globale Automobil-OEMs, die Korrosionsbeständigkeit in verschiedenen Klimamärkten spezifizieren.

Zinklamellenbeschichtungen (Dacromet / Geomet / Magni)

Die sicherste Beschichtungsoption für hochfeste Schrauben der Güteklasse 10.9 und 12.9. Zinklamellenbeschichtungen werden ohne elektrolytische Prozesse aufgebracht und führen keinen Wasserstoff in den Stahl ein, wodurch das Versprödungsrisiko vollständig ausgeschlossen wird. Die Beschichtungsdicke von 8–15 µm sorgt für 500–1.000 Stunden Salzsprühnebelbeständigkeit bei RoHS- und REACH-Konformität (kein sechswertiges Chrom in modernen Formulierungen). Der Reibungskoeffizient von Zinklamellenbeschichtungen wird streng kontrolliert und ist zwischen den Chargen konstant, was die Wiederholbarkeit von Drehmoment und Vorspannung in automatisierten Montagelinien erheblich verbessert. Diese Vorhersagbarkeit ist der Grund dafür, dass die Spezifikation von Zinklamellen in Programmen für Karosserie-, Aufhängungs- und Strukturbefestigungen in der Automobilindustrie weit verbreitet ist, bei denen die Anzugsdrehmomenttabelle und die erwartete Gelenkvorspannung über Millionen von Produktionseinheiten hinweg zuverlässig übereinstimmen müssen.

Phosphat und Öl (schwarzes Phosphat)

Wird hauptsächlich für OEM-Motor- und Getriebeschrauben verwendet, die in geschmierten oder abgedichteten Umgebungen eingesetzt werden. Schwarzes Phosphat bietet eine minimale eigenständige Korrosionsbeständigkeit, sorgt aber für eine kontrollierte, gleichmäßige Reibungsoberfläche, die besonders wichtig für Motorschrauben ist, bei denen eine Schmierstoffverunreinigung der Gewindeschnittstelle zu erwarten ist und bei der Drehmomentspezifikation berücksichtigt werden muss. Die dunkelmatte Oberfläche eignet sich auch zur visuellen Identifizierung von Schrauben, die nicht mit verzinkten Äquivalenten mit unterschiedlichen Drehmomentwerten verwechselt werden dürfen.

Nicht standardmäßige Anpassung von Automobilschrauben: Wo die technischen Anforderungen der OEMs die Katalogspezifikationen übersteigen

Der Anteil an Kfz-Schrauben in einem modernen Fahrzeug, der direkt aus einem Standardkatalog bezogen werden kann, ist geringer als die meisten Laien annehmen. Änderungen der Motorarchitektur, plattformspezifische Verpackungsbeschränkungen, Gewichtsreduzierungsprogramme und Materialkombinationen der nächsten Generation in Elektrofahrzeug-Antriebsstrangbaugruppen führen routinemäßig dazu, dass Befestigungsanforderungen außerhalb der DIN-, ISO- oder SAE-Standardgeometrie liegen. Kundenspezifische Schaftgeometrien mit mehreren Durchmessern an einer einzigen Schraube, nicht standardmäßige Kopfhöhen für begrenzten Werkzeugspielraum, proprietäre Gewindeformen für den direkten Eingriff in Aluminium ohne Einsätze und Schrauben mit integrierten Funktionsmerkmalen wie Führungsdurchmessern oder Dichtschultern sind häufige Anforderungen bei der Beschaffung von Automobil-OEMs.

Shanghai Soverchannel Industrial Co., Ltd. ist ein Hersteller, der seine technischen Grundlagen genau in diesem Bereich geschaffen hat. Shanghai Soverchannel Industrial Co., Ltd. ist ein Unternehmen, das seit vielen Jahren intensiv in der Automobil-Befestigungsindustrie tätig ist und über seine Produktionsbasis Nantong Jinzhai Hardware Co., Ltd. tätig ist. Es verwaltet OEM/ODM-Schraubenentwicklungsprogramme von der ersten Musterkonstruktion bis zur vollständigen Produktionsvalidierung – nicht nur die Katalogerfüllung. Das vollständige Prozessinspektionssystem, das die Standardschraubenproduktion regelt, erstreckt sich auf jedes kundenspezifische Programm: Erstmuster-Inspektionsberichte, Maßhaltigkeit gemäß den Zeichnungsspezifikationen des Kunden, Zertifizierung der mechanischen Eigenschaften anhand der Designqualität und Überprüfung der Oberflächenbehandlung anhand der OEM-Korrosionsnormen.

Der Produktumfang geht weit über die reinen Schrauben hinaus. Shanghai Soverchannel Industrial Co., Ltd. produziert passende Muttern, Stahlverarbeitungsteile, Schweißkomponenten und komplexe, speziell geformte Befestigungsbaugruppen – und deckt damit das gesamte Spektrum an Verbindungshardware ab, die ein einzelnes Automobil-Subsystem oder Montagemodul erfordern kann. Für Kunden, die mehrere Verbindungslieferanten für dieselbe Plattform verwalten, reduziert die Konsolidierung in einer technisch leistungsfähigen Quelle mit konsistentem Qualitätsmanagement den Validierungsaufwand, verbessert die Transparenz der Lieferkette und vereinfacht die Rückverfolgbarkeitsdokumentation, die in Produktionsumgebungen gemäß IATF 16949 erforderlich ist.

Fehlermöglichkeiten bei Verbindungselementen in Automobilanwendungen und wie Design- und Fertigungsentscheidungen sie verhindern

Die meisten Ausfälle von Kfz-Schrauben im Betrieb werden nicht durch unzureichende Nennfestigkeit verursacht – sie werden durch vorhersehbare Mechanismen verursacht, die durch die Auswahl der Befestigungselemente, die Kontrolle des Herstellungsprozesses und das Installationsverfahren behoben werden können. Das Verständnis dieser Fehlermodi ermöglicht es Ingenieuren und Beschaffungsteams, bereits in der Spezifikationsphase bessere Entscheidungen zu treffen, anstatt Fehler erst nach ihrem Auftreten zu diagnostizieren.

• Ermüdungsbruch am Gewindegrund: Der häufigste Fehlermodus für Schrauben im Automobilbereich. Tritt unter zyklischer Belastung auf, wenn die Spannungskonzentrationen am ersten in Eingriff stehenden Gewindegrund die Belastbarkeitsgrenze des Materials überschreiten. Behandelt durch gerollte Gewinde (im Gegensatz zu geschnittenen Gewinden), die Reihenfolge der Gewinde nach der Wärmebehandlung und die richtige Vorspannung, um die Verbindung während des gesamten Lastzyklus unter Druck zu halten.
• Wasserstoffversprödungsbruch: Verzögerter Sprödbruch, der Stunden oder Tage nach der Installation auftritt und durch den beim Galvanisieren absorbierten Wasserstoff verursacht wird. Tritt bei Belastungen unterhalb der Nennprüflast ohne sichtbare Warnung auf. Verhindert wird dies durch die Festlegung von Zinklamellenbeschichtungen für Güteklasse 10.9 und höher oder durch die strikte Einhaltung des Backprotokolls, wenn eine Galvanisierung unumgänglich ist.
• Vibrationslockerung (Selbstlockerung): Mikroschlupf an den Gewinde- und Lagerflächenschnittstellen bei Quervibrationen führt zu einer schrittweisen Drehung der Mutter oder Schraube, wodurch die Vorspannung zunehmend verringert wird. Verhindert wird dies durch gezahnte Flanschkonstruktionen, Schraubensicherungsmittel oder Drehmomentmuttern – wobei die Auswahl von der Stärke und Frequenz der Vibrationsumgebung und davon abhängt, ob die Verbindung im Betrieb zerlegt wird.
• Gewindeabisolieren in weichem Gegenmaterial: Wenn Schrauben direkt in Aluminium- oder Kunststoffgehäuse eingedreht werden, muss die Gewindeeingriffslänge berechnet werden, um ein Abisolieren zu verhindern, bevor die Schraube die Prüflast erreicht. Als Faustregel für Aluminium gilt eine Mindesteingriffslänge von 1,5x dem Bolzendurchmesser für Güteklasse 8,8, bei Güteklasse 10,9 sogar 2x. Unterhalb dieser Werte löst sich die Verbindung unabhängig vom angewendeten Drehmoment, bevor die Schraube die vorgesehene Vorspannung erreicht.
• Stressentspannung bei erhöhter Temperatur: Schrauben der Güteklasse 12.9, die an Hochtemperaturstandorten verwendet werden – Abgassystemmontage, Turboladerhalterungen, Motorraumbefestigungen in der Nähe von Wärmequellen – unterliegen einer Spannungsrelaxation, wenn das Material unter anhaltender Belastung über 250–300 °C kriecht. Dadurch verringert sich mit der Zeit die Vorspannung. Zu den Lösungen gehört die Auswahl von Legierungssorten, die für den Einsatz bei erhöhten Temperaturen ausgelegt sind, oder der Wechsel zu minderwertigen, aber für höhere Temperaturen geeigneten Edelstahllegierungen, sofern die Festigkeitsmarge dies zulässt.

Die Dokumentation dieser Fehlerarten anhand spezifischer Verbindungsstellen während der Fahrzeugentwicklung – und die Anpassung der Befestigungsspezifikationen an jedes Risiko – ist die technische Disziplin, die Befestigungsprogramme für die Automobilindustrie von der allgemeinen Beschaffung von Befestigungselementen für die Industrie unterscheidet. Die Fertigungsgenauigkeit hinter Automobilprogrammen, die durch jahrelange OEM-Lieferkettenerfahrung bei Shanghai Soverchannel Industrial Co., Ltd. entwickelt wurde, macht diese Disziplin genau im Produktionsmaßstab umsetzbar.
