Schwarze Vollgewindestange: Güten, Verwendungszwecke und Auswahlhilfe

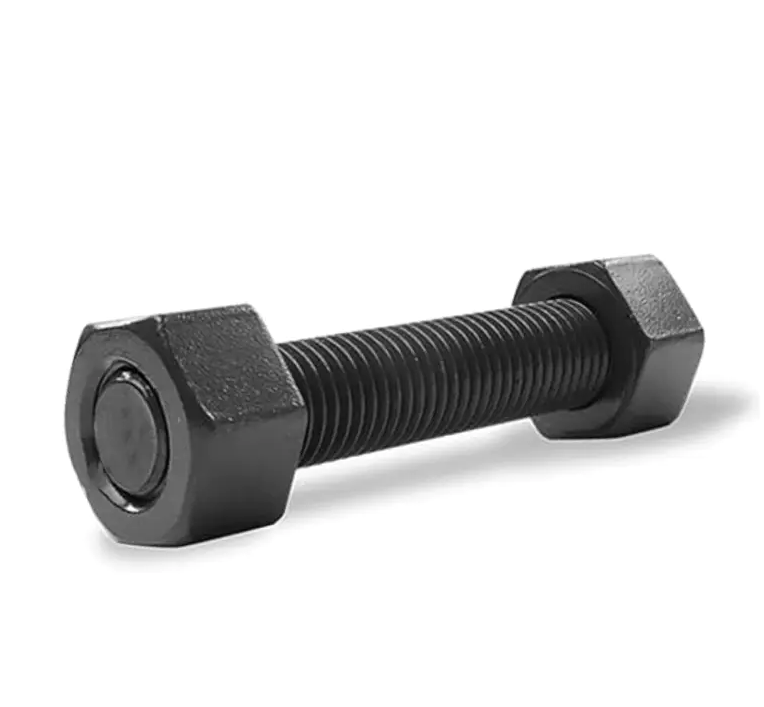

A schwarze Vollgewindestange ist ein durchgehender Stahlstab mit von einem Ende zum anderen verlaufenden Gewinden, der sich durch seine dunkle, nicht reflektierende Oberflächenbeschaffenheit auszeichnet. Die Bezeichnung „schwarz“ ist von entscheidender Bedeutung, da sie typischerweise die Schutzbeschichtung beschreibt Schwarzoxid, schwarzes Phosphat oder ein einfacher warmgewalzter Walzzunder – das bestimmt die Korrosionsbeständigkeit, die Schmierfähigkeit und die geeigneten Anwendungen der Stange. Die gebräuchlichsten Sorten für schwarze Gewindestangen sind die Kohlenstoffstahlsorten 4,6, 4,8, 8,8 und 10,9 nach dem metrischen ISO-Sortierungssystem, wobei legierter Stahl B7 der Standard für Hochtemperatur-Schraubverbindungen gemäß ASTM A193 ist. Die Auswahl der richtigen Qualität und Ausführung hängt in erster Linie von den Anforderungen an die Zugbelastung, der Umgebungseinwirkung und davon ab, ob die Stange in einem trockenen Innenbereich, einer feuchten Umgebung oder einer druckgebundenen Anwendung mit hohen Temperaturen verwendet wird.

Entschlüsselung des „schwarzen“ Finishs: Typen und funktionale Unterschiede

Der Begriff „schwarz“ bezieht sich im Zusammenhang mit einer Gewindestange nicht auf eine einzelne, standardisierte Oberfläche. Es umfasst mehrere unterschiedliche Oberflächenbehandlungen, jede mit ihrem eigenen Korrosionsschutzniveau, Reibungskoeffizienten und Erscheinungsbild. Das Verwechseln einer schwarzen Oberfläche mit einer anderen kann zu vorzeitigem Rost, Gewindeabrieb oder falschen Drehmoment-Spannungs-Verhältnissen bei kritischen Schraubenverbindungen führen.

Die schlichte warmgewalzte Oberfläche, in der Fachwelt oft als „selbstfarbig“ oder „schwarzer Stab“ bezeichnet, ist die wirtschaftlichste und gebräuchlichste Ausführung bei Allzweck-Gewindestangen, die im Eisenwarenhandel verkauft werden. Bei den schwarzen Oxid- und Phosphatbeschichtungen handelt es sich um Konversionsbeschichtungen, die die Oberflächenchemie des Stahls verändern, ohne messbare Dicke hinzuzufügen, was bedeutet, dass sie weder die Gewindepassung noch den Flankendurchmesser beeinflussen. Im Gegensatz dazu ist schwarzes Zink eine galvanisierte Beschichtung, die normalerweise die Dicke erhöht 5 bis 12 Mikrometer – und dies muss in der Gewindetoleranz berücksichtigt werden. Für eine verzinkte Gewindestange sind Muttern erforderlich, die mit einer Überschneidungszugabe hergestellt werden, um eine freie Montage zu gewährleisten.

Stahlsorten und mechanische Eigenschaften für schwarze Gewindestangen

Die mechanische Leistung einer schwarzen Vollgewindestange wird durch ihre Stahlsorte bestimmt, die die Mindestzugfestigkeit, Streckgrenze und Dehnung angibt. Das metrische ISO-Bewertungssystem, definiert in ISO 898-1 für Verbindungselemente aus Kohlenstoffstahl , verwendet einen zweistelligen Code, wobei die erste Ziffer multipliziert mit 100 die ungefähre Mindestzugfestigkeit in MPa angibt und das Produkt der beiden Ziffern multipliziert mit 10 das ungefähre Verhältnis von Streckgrenze zu Zugfestigkeit ergibt. Die Auswahl der falschen Sorte für die Anwendungslast führt entweder zu plastischer Verformung durch Nachgeben oder zu Sprödbruch durch Überlastung.

Die Güteklassenmarkierung einer schwarzen Gewindestange ist normalerweise an einem oder beiden Enden der Stange oder auf der Vorderseite einer dazugehörigen Mutter eingeprägt. Ein Barren der Güteklasse 8,8 kann auch eine vergütete Mikrostruktur aufweisen, die im Labor an der angelassenen Martensitkornstruktur erkennbar ist. Auf dem Feld ist das Fehlen von Steigungsmarkierungen ein Warnzeichen. Bei einem schwarzen Balken ohne sichtbaren Stempel wird davon ausgegangen, dass er der Güteklasse 4,6 oder niedriger entspricht, und er darf nicht in tragenden Anwendungen verwendet werden, bei denen ein Versagen zu Verletzungen oder Sachschäden führen könnte.

Gewindespezifikationen und Passformklassen

Die Gewinde einer Vollgewindestange sind kein allgemeines Standardmerkmal; Sie werden nach einer bestimmten Toleranzklasse hergestellt, die bestimmt, wie die Stange mit Muttern und Gewindelöchern zusammenpasst. Das Standardgewinde für metrische schwarze Gewindestangen ist das Metrisches ISO-Grobgewindeprofil (M-Profil) gemäß ISO 68-1 , mit einem Flankenwinkel von 60 Grad. Die Toleranzklasse ist typischerweise 6g für das Außengewinde an der Stange , die eine mittlere Passform bietet, die eine einfache Montage mit einem Widerstand gegen Lockerung bei Vibrationen verbindet.

Bei Stangen, die mit Muttern verwendet werden, sorgt ein 6g-Stangengewinde in Kombination mit einem 6H-Muttergewinde für die standardmäßige ISO-Spielpassung. Wenn die Stange nicht mit einer Mutter, sondern in ein Gewindeloch eingeschraubt werden soll, ist die Passungsklasse entscheidender. Ein 6g-Stangengewinde in einem 6H-Gewindeloch bietet ausreichend Spiel für die meisten Anwendungen, aber für Präzisionsmaschinen oder wenn die Stange häufig entfernt und wieder eingebaut werden muss, kann eine engere 5g/6g-Gewindepassung an der Stange spezifiziert werden. Die Thread-Klasse ist selten auf der Leiste selbst markiert; Es handelt sich um eine Fertigungsspezifikation, die anhand der Dokumentation des Lieferanten bestätigt werden muss.

Geschnittene vs. gerollte Gewinde: Herstellungsverfahren und seine Auswirkungen

Die Methode, mit der die Gewinde auf einer schwarzen Vollgewindestange geformt werden, hat erheblichen Einfluss auf die Ermüdungsfestigkeit, die Oberflächenbeschaffenheit und die Maßhaltigkeit der Stange. Beim Gewindewalzen, bei dem das Gewindeprofil durch Pressen gehärteter Stahlmatrizen gegen die rotierende Stange kaltgeformt wird, entsteht ein Gewinde mit hervorragenden mechanischen Eigenschaften. Durch den Kaltbearbeitungsprozess wird die Gewindeoberfläche komprimiert und kaltverfestigt, wodurch ein Gewinde entsteht Druckeigenspannungsschicht Dadurch wird die Entstehung von Ermüdungsrissen verzögert. Gerollte Gewinde weisen außerdem eine glattere Oberflächenbeschaffenheit auf, da das Material verdrängt statt geschnitten wird, was zu weniger spannungserhöhenden Oberflächenfehlern führt.

Geschnittene Gewinde, die durch Materialabtrag mit einer Matrize oder einem Einschneidewerkzeug hergestellt werden, haben den inhärenten Nachteil, dass sie durch die Faserverlaufslinien des Stahls schneiden. Dadurch entstehen am Gewindegrund freiliegende Kornenden, die anfälliger für Korrosion und Ermüdungsrissbildung sind. Für eine Gewindestange der Güteklasse 8.8 oder 10.9, die zyklischer Belastung ausgesetzt ist, a gerolltes Gewinde kann eine um 50 bis 100 % längere Ermüdungslebensdauer bieten als ein gleichwertiger Schnittfaden. Der Preisaufschlag für Stangen mit gerolltem Gewinde ist gering und bei allen Anwendungen gerechtfertigt, bei denen es zu Vibrationen, Druckwechseln oder dynamischen Belastungen kommt.

Korrosionsschutz und die Grenzen schwarzer Lackierungen

Keine schwarze Oberfläche bietet den gleichen Korrosionsschutz wie Feuerverzinkung oder Edelstahl. Eine schwarze Vollgewindestange ist grundsätzlich ein Produkt aus Kohlenstoffstahl mit einer kosmetischen oder leicht schützenden Oberflächenschicht und rostet, wenn sie ohne zusätzlichen Schutz Feuchtigkeit, Kondenswasser oder Witterungseinflüssen im Freien ausgesetzt wird. Der schlichte Warmwalzzunder bietet nahezu keinen Barriereschutz; Unter feuchten Bedingungen verzögert es das Auftreten von Rotrost nur um wenige Tage. Schwarzes Oxid ist zwar attraktiv, aber eine Magnetitschicht (Fe₃O₄), die von Natur aus porös ist und zur Versiegelung der Oberfläche auf einen Öl- oder Wachsfilm nach der Behandlung angewiesen ist. Ohne dieses Dichtmittel bietet Schwarzoxid eine vernachlässigbare Korrosionsbeständigkeit.

Für Anwendungen, bei denen die Stange sichtbar ist und gelegentlich Feuchtigkeit ausgesetzt ist – etwa bei Baubeschlägen, Möbelmontagen oder Geländerstützen im Innenbereich – bietet schwarzes Phosphat mit zusätzlicher Ölbeschichtung oder schwarzer Verzinkung die langlebigste Lösung, abgesehen von der Aufrüstung auf Edelstahl. Eine Schwarzverzinkung mit einer dreiwertigen Chrom-Passivschicht kann erreicht werden 96 Stunden neutrale Salzsprühbeständigkeit vor Rotrost gemäß ISO 9227, was für überdachte Außenanwendungen ausreichend ist. Für den dauerhaften Einsatz im Freien, den Einsatz im Erdreich oder in Meeresumgebungen reicht die schwarze Oberfläche jedoch nicht aus. Unter diesen Bedingungen muss das Material auf feuerverzinkten Stahl, 304-Edelstahl-Gewindestangen oder 316-Edelstahl für den Küstenbereich aufgerüstet werden.

Vorspannung, Drehmoment-Spannung und die Rolle der Schmierung

Wenn eine schwarze Vollgewindestange in einer vorgespannten Schraubverbindung verwendet wird – wie sie bei Baustahl, Maschinenbefestigungen und Flanschrohrverbindungen üblich ist –, erfordert das Erreichen der konstruktiven Vorspannung ein Verständnis der Drehmoment-Spannungs-Beziehung. Diese Beziehung wird durch die Reibungskoeffizienten an der Gewindeschnittstelle und der Mutterauflagefläche dominiert. Die schwarze Lackierung wirkt sich direkt auf diese Reibungskoeffizienten aus. Ein glatter Walzzunderstab hat einen hohen und inkonsistenten Reibungskoeffizienten, typischerweise im Bereich von 0,20 bis 0,35 abhängig von der Oberflächenbeschaffenheit. Eine brünierte Oberfläche mit Öl hat einen viel niedrigeren und besser vorhersagbaren Koeffizienten von ungefähr 0,12 bis 0,18 . Eine phosphatierte und geölte Oberfläche liegt zwischen 0,15 und 0,22.

Die praktische Auswirkung besteht darin, dass das gleiche Drehmoment, das auf Stangen mit unterschiedlicher schwarzer Oberfläche angewendet wird, deutlich unterschiedliche Vorspannungen erzeugt. Das Überdrehen einer geschmierten schwarzen Oxidstange auf den für eine trockene Walzzunderstange angegebenen Wert kann dazu führen, dass das Gewinde nachgibt oder die Stange sogar bricht. Das Installationsverfahren muss den jeweiligen Endzustand berücksichtigen, und die Verwendung eines kalibrierten Drehmomentschlüssels mit einem bekannten K-Faktor (Mutternfaktor) für die spezifische Kombination aus Stange und Mutter ist für kritische Verbindungen unerlässlich. Wenn der K-Faktor unbekannt ist, kann die Vorspannung durch Messung der Schraubendehnung mit einem Mikrometer oder einem Ultraschall-Schraubenmessgerät überprüft werden, wodurch die Unsicherheit der Drehmoment-Spannungs-Beziehung beseitigt wird.

Schneiden und Modifizieren von schwarzen Gewindestangen vor Ort

Eine Vollgewindestange wird häufig vor Ort auf die richtige Länge zugeschnitten. Die Schneidmethode ist wichtig, da sie sowohl die Integrität der verbleibenden Gewinde als auch die Fähigkeit, eine Mutter am abgeschnittenen Ende anzusetzen, beeinflusst. Eine Trennschleifsäge ist die schnellste Methode, hinterlässt jedoch einen Grat und eine Hitzeeinflusszone am Schnitt. Der Grat muss a gefeilt werden 45-Grad-Fase um den gesamten Umfang des Stangenendes, und die ersten beiden Gewindegänge hinter dem Schnitt sollten mit einer Gewindefeile oder einer geteilten Schneidmutter gefräst werden, um jegliche Verformung zu beseitigen. Eine Bandsäge erzeugt einen saubereren Schnitt mit weniger Wärmeeintrag und wird für hochwertigere Stäbe bevorzugt, bei denen die Hitze des abrasiven Schneidens den Stahl lokal anhärten und seine Festigkeit am Schnittende verringern könnte.

Nach dem Schneiden weist der freiliegende Rohstahl an der Schnittfläche keinen schwarzen Schutz auf. Dieses Gesicht wird schnell rosten. Bei einem schwarzen Oxidstab sollte das abgeschnittene Ende mit einer Kaltbrünierungslösung behandelt oder mit einer zinkreichen Farbe beschichtet werden, um den Korrosionsschutz wiederherzustellen. Bei einer kritischen Strukturverbindung sollte das abgeschnittene Ende nicht an einer Stelle platziert werden, an der sich Wasser ansammeln kann oder an der der freiliegende Stahl mit einem anderen Metall in Kontakt kommt, was zu galvanischer Korrosion führen würde. Bei Anwendungen im Innenbereich reicht oft ein einfacher Tupfer Anti-Seize-Mittel oder starkes Fett auf die Schnittfläche aus, ist jedoch kein Ersatz für die ordnungsgemäße Wiederherstellung der Beschichtung im Außenbereich.

Gängige Größen, Längen und Beschaffungsaspekte

Schwarze Vollgewindestangen werden in metrischen Standarddurchmessern von M6 bis M100 oder größer in Spezialmühlen hergestellt, wobei M8, M10, M12, M16, M20 und M24 die am häufigsten auf Lager befindlichen Größen sind. Standardlängen sind typischerweise 1 Meter, 2 Meter und 3 Meter Für bestimmte Anwendungen sind jedoch auch kürzere Bolzenlängen vorgeschnitten erhältlich. Das Gewicht pro Meter steigt mit dem Quadrat des Durchmessers; Eine M24-Stange wiegt etwa 3,55 kg pro Meter, während eine M12-Stange etwa 0,89 kg pro Meter wiegt. Bei Stangen mit großem Durchmesser spielt das Gewicht eine Rolle bei der Handhabung und erfordert möglicherweise ein mechanisches Heben während der Installation.

Bei der Beschaffung von schwarzen Gewindestangen sollten in der Spezifikation Durchmesser, Steigung (grob, sofern nicht fein angegeben), Güteklasse, Ausführung, Gewindestandard und Länge klar angegeben werden. Ein vollständiger Aufruf lautet zum Beispiel: „M20 x 2,5, Güteklasse 8,8, schwarzes Oxid, ISO 68-1-Gewinde, 6 g Toleranz, 2 Meter Länge.“ Unklare Spezifikationen laden zum Austausch durch ein minderwertiges Produkt oder ein Produkt mit anderer Oberfläche ein. Seriöse Lieferanten stellen Materialtestzertifikate (MTCs) zur Verfügung, die die Schmelzzahl des Stahls, seine chemische Zusammensetzung und seine mechanischen Testergebnisse dokumentieren. Für bauliche Anwendungen, die einer Bauordnung unterliegen, müssen diese Zertifikate zusammen mit der Projektdokumentation aufbewahrt werden, um die Einhaltung nachzuweisen.
