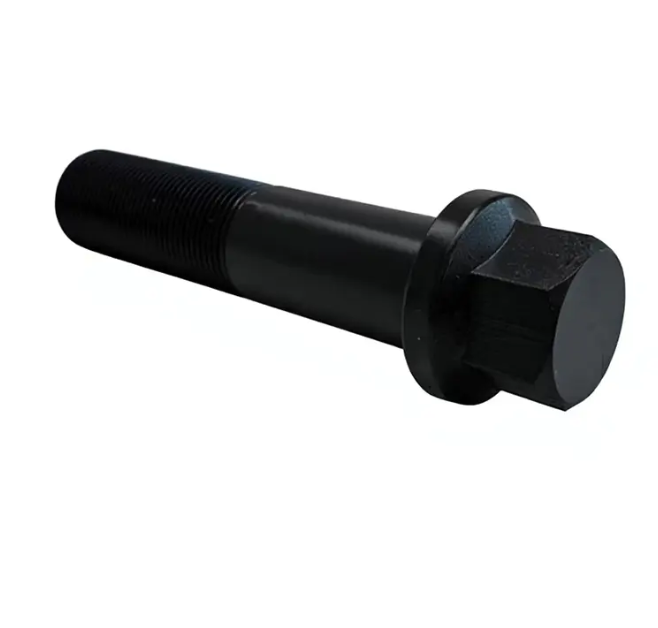

Zylinderkopfschrauben: Spannkraft-, Drehmoment- und Fehleranalyse

Die Hauptfunktion einer Zylinderkopfschraube besteht nicht nur darin, den Kopf am Block zu befestigen. Ziel ist die Aufrechterhaltung einer präzisen, gleichmäßigen Klemmkraft über die gesamte Dichtfläche der Kopfdichtung unter Bedingungen extremer Temperaturwechsel, Zylinderdruckspitzen und Materialausdehnungsunterschieden. Bei korrektem Drehmoment dehnt sich die Schraube elastisch in einen Zustand technischer Spannung und verhält sich wie ein Hochfeste Feder, die über 8.000 bis 12.000 Pfund Klemmkraft pro Befestigungselement speichert . Diese gespeicherte Energie komprimiert die Kopfdichtung ausreichend, um Verbrennungsdrücke abzudichten, die in einem Motor mit Zwangsansaugung 1.500 psi übersteigen können, und dichtet gleichzeitig Hochdruckölkanäle und Kühlmittelkanäle ab, die zwischen Kopf und Block verlaufen. Eine Schraube, die nachgegeben hat, ermüdet ist oder mit unzureichender Vorspannung eingebaut wurde, kann diese Dichtung nicht aufrechterhalten, wenn sich Zylinderkopf und Block beim Aufwärmen unterschiedlich schnell ausdehnen. Die Erkenntnis, dass es sich bei einer Kopfschraube um eine dynamische, federbelastete Klemmvorrichtung und nicht um einen statischen Gewindestift handelt, ist die Grundlage jedes korrekten Installations- und Diagnoseverfahrens.

Drehmoment-Streckgrenze vs. Standard-Verbindungselemente: Ein grundlegender Unterschied

Zylinderkopfschrauben fallen in zwei sich gegenseitig ausschließende Kategorien und die Gleichbehandlung der einen führt zu einem sofortigen Motorschaden. Standardschrauben werden innerhalb ihres elastischen Bereichs angezogen, was bedeutet, dass sie beim Lösen auf ihre ursprüngliche Länge zurückkehren und in vielen Fällen wiederverwendet werden können, wenn sie die Maßkontrollkriterien erfüllen. Drehmomentschrauben werden angezogen über ihre elastische Grenze hinaus in die plastische Verformungszone Dabei dehnt sich das Material dauerhaft aus und kehrt nicht in seine ursprüngliche Länge zurück. Der TTY-Ansatz sorgt für eine gleichmäßigere Klemmkraft, da die Lastkurve der Schraube im plastischen Bereich abflacht – kleine Abweichungen im Drehwinkel führen zu minimalen Schwankungen der Klemmkraft, wodurch der Prozess am Fließband wiederholbarer wird. Der irreversible Kompromiss besteht darin, dass ein TTY-Bolzen über seine Streckgrenze hinaus gedehnt wurde und dürfen niemals wiederverwendet werden . Eine zweite Drehmomentsequenz an einer nachgegebenen Schraube führt zu einer weiteren plastischen Verformung, bis die Einschnürung versagt und oft während des endgültigen Drehmoments oder, schlimmer noch, Tage nach der Wiederinbetriebnahme des Motors bricht.

Identifizierung von TTY-Schrauben anhand der Spezifikation

Das Servicehandbuch eines Herstellers liefert die endgültige Klassifizierung, aber zu den physikalischen Indikatoren gehört eine Drehmomentspezifikation, die einen anfänglichen Drehmomentwert gefolgt von einem auflistet winkelbasierter Endschritt wie 90 Grad oder 180 Grad . Diese Winkelangabe und nicht eine endgültige Drehmomentzahl ist das Markenzeichen des TTY-Verfahrens, da die Schraube um eine gemessene Drehung in ihren plastischen Bereich gedreht wird. Wiederverwendbare Standardschrauben werden mit einem endgültigen Drehmomentwert in Newtonmetern oder Fuß-Pfund spezifiziert, ohne Winkelschritt oder mit einem Winkelschritt, der innerhalb des elastischen Bereichs bleibt und in der Serviceliteratur ausdrücklich als wiederverwendbar angegeben ist.

Die Drehmomentfolge und die Geometrie gleichmäßiger Klemmung

Die in jeden Zylinderkopf eingearbeitete Anzugsreihenfolge ist kein Vorschlag, sondern ein Spannungsverteilungsdiagramm. Zylinderköpfe sind nicht unendlich steif; Sie biegen sich unter Schraubenspannung um Mikrozoll. Wenn Schrauben von einem Ende zum anderen festgezogen werden, verformt sich der Kopf leicht keilförmig, wodurch sich die Klemmkraft auf die zuletzt festgezogene Ecke konzentriert und das Anfangsende nicht ausreichend komprimiert bleibt. Die Spiralmuster, beginnend in der Mitte und in zunehmenden Drehmomentschritten nach außen arbeitend Zieht den Kopf allmählich und gleichmäßig nach unten, wodurch die Dichtung gleichmäßig komprimiert wird und sich der Kopf parallel zum Blockdeck ausrichtet. Ein typisches Verfahren umfasst drei bis fünf progressive Drehmomentdurchgänge: einen anfänglichen Durchgang mit niedrigem Drehmoment, um alle Befestigungselemente zu befestigen, Zwischendurchgänge mit steigenden Drehmomentwerten und einen abschließenden Winkeldurchlauf für TTY-Befestigungselemente. Durch das Überspringen eines Durchgangs oder Konsolidierungsschritte wird die Dichtung während der kritischen anfänglichen Quetschphase einer ungleichmäßigen Kompression ausgesetzt, und die resultierende Dichtungsinkonsistenz wird möglicherweise erst sichtbar, wenn der Motor die Betriebstemperatur erreicht und der ungleichmäßig belastete Feuerring nachgibt.

Gewindezustand und die Täuschung mit dem Drehmomentschlüssel

Ein Drehmomentschlüssel misst die Reibung, nicht die Klemmkraft. Von dem auf eine Kopfschraube ausgeübten Drehmoment Etwa 50 % überwinden die Reibung unter dem Schraubenkopf, 40 % überwinden die Gewindereibung und nur 10 bis 15 % erzeugen tatsächlich die Klemmvorspannung . Wenn die Gewinde im Block korrodiert, verschmutzt oder beschädigt sind, klickt der Drehmomentschlüssel beim angegebenen Wert, während die tatsächliche Dehnung der Schraube – und damit die Klemmkraft – drastisch abnimmt. Eine Schraube, die bei verschmutzten Gewinden gemäß Spezifikation angezogen wird, kann weniger als die Hälfte der vorgesehenen Klemmkraft liefern, während das gleiche Drehmoment bei Gewinden, die mit einer nicht zugelassenen Verbindung geschmiert sind, die Schraube über die Streckgrenze hinaus überdehnen kann. Aus diesem Grund enthält jede Herstellerspezifikation eine Anforderung an die Gewindebeschaffenheit: Reinigen Sie die Gewinde, fräsen Sie sie bei Bedarf mit einem Grundschneider und verwenden Sie nur das angegebene Schmiermittel – sei es sauberes Motoröl, ein spezielles Montageschmiermittel oder trockene Gewinde. Der Schmierstofftyp verändert den Reibungskoeffizienten und die Drehmomentspezifikation wurde für diesen spezifischen Koeffizienten entwickelt. Durch den Einsatz eines Molybdändisulfid-Montageschmiermittels auf Gewinden, die für Motoröl vorgesehen sind, kann die Reibung so drastisch reduziert werden, dass die Schraube nachgibt, bevor das Solldrehmoment erreicht ist.

Häufige Fehlermodi und ihre Grundursachen

Ausfälle von Zylinderkopfschrauben treten selten spontan auf – sie folgen vorhersehbaren Mustern mit erkennbaren Ursachen. Das Verständnis dieser Muster ermöglicht es einem Techniker, den Fehler zu diagnostizieren, anstatt einfach die Schraube auszutauschen und zu hoffen, dass das Problem nicht erneut auftritt.

Einschnürungsbruch unter dem Schraubenkopf

Eine Schraube, die an der Verbindung von Schaft und Kopfflansch abreißt, wurde zu stark angezogen, entweder weil eine TTY-Schraube wiederverwendet wurde, die Drehmomentspezifikation falsch war oder die Gewindeschmierung nicht übereinstimmte. Die Bruchfläche zeigt typischerweise a klassisches duktiles Versagen mit Kegelform mit sichtbarer Einschnürungsreduzierung am Schaftdurchmesser. Die Lösung ist prozedural: neue Schrauben, überprüfte Drehmomentspezifikation und korrekte Gewindevorbereitung.

Ermüdungsversagen in der Schaftmitte

Eine Schraube, die im Gewindeabschnitt oder in der Schaftmitte bricht und eine flache Bruchfläche mit Strandmarkierung aufweist, ist aufgrund zyklischer Ermüdung ausgefallen. Dies weist darauf hin, dass die Schraube nicht genügend Vorspannung erreichte, um die Verbindung unter dem Zylinderdruck geschlossen zu halten. Bei jedem Verbrennungszyklus wurde der Kopf leicht vom Block weggedrückt und der Bolzen zyklisch belastet, bis er brach. Die Grundursache ist Chronisch zu geringes Drehmoment, oft durch verschmutzte Gewinde, einen defekten Drehmomentschlüssel oder eine wiederverwendete, gedehnte TTY-Schraube .

Wasserstoffversprödung

Hochfeste Verbindungselemente über einer Härte von etwa 36 HRC sind anfällig für Wasserstoffversprödung, wobei atomarer Wasserstoff in die Stahlkornstruktur diffundiert und einen spröden interkristallinen Bruch verursacht. Der Fehler tritt häufig auf Stunden oder Tage nach der Installation, wobei der Bolzen im Ruhezustand bricht . Die Ursache ist typischerweise die Einwirkung säurehaltiger Chemikalien während der Herstellung oder Reinigung oder korrosive Verbrennungsnebenprodukte bei einem Bruch der Zylinderkopfdichtung. Die Bruchfläche erscheint bei Vergrößerung körnig und intergranular, ohne die duktile Verformung eines Überlastbruchs.

Bohrungsvorbereitung und die Gefahr einer versteckten Flüssigkeitssperre

Bei den Kopfschraubenlöchern im Block handelt es sich um Blindbohrungen, in denen sich Öl, Kühlmittel oder Reinigungslösungsmittel festsetzen können. Wenn eine Schraube in ein mit Flüssigkeit gefülltes Sackloch eingeschraubt wird, wird die Flüssigkeit unter der Schraube eingeschlossen und kann nicht komprimiert werden. Beim Vorschieben des Bolzens baut sich im eingeschlossenen Volumen hydraulischer Druck auf. Dieser Druck kann genügend Kraft ausüben, um Der Gusseisen- oder Aluminiumblock am Grund der Bohrung kann reißen , ein katastrophaler und oft nicht reparierbarer Fehler. Die Prävention ist absolut: Jedes Sackloch des Bolzens muss gründlich mit Druckluft und einem geeigneten Lösungsmittel gereinigt und dann vor dem Einbau des Bolzens mit einem Endoskop oder einer Sonde untersucht werden. Das Einstechen des Gewindes mit einem Bodenbohrer, gefolgt von Lösungsmittelspülung und Lufttrocknung ist das Mindestverfahren. Selbst ein paar Tropfen Restöl können einen Block brechen, wenn eine Schraube mit dem endgültigen Drehmoment angezogen wird. Dieser Schritt ist nicht optional und eine der häufigsten Ursachen für Blockschäden beim Austausch der Kopfdichtung.

Materialauswahl und das Problem der Expansionsrate

Moderne Motoren kombinieren Aluminium-Zylinderköpfe mit Gusseisen- oder Aluminiumblöcken, wodurch ein Materialunterschied entsteht, den die Zylinderkopfschrauben ausgleichen müssen. Aluminium dehnt sich ungefähr aus doppelt so hoch wie bei Gusseisen – etwa 23 x 10⁻⁶ pro Grad Celsius gegenüber 11 x 10⁻⁶ . Wenn sich ein Aluminiumkopf auf einem Eisenblock von Umgebungstemperatur auf Betriebstemperatur erwärmt, wächst der Kopf stärker als der Block, wodurch die Klemmkraft auf die Schrauben zunimmt. Die Schrauben müssen mit einem ausreichenden elastischen Dehnungsbereich ausgelegt sein, um diese unterschiedliche Ausdehnung aufzunehmen, ohne nachzugeben. Bei Motoren mit Aluminiumblöcken und Aluminiumköpfen sind die Ausdehnungsraten zwar gleich, der geringere Modul von Aluminium führt jedoch dazu, dass die Gewindebohrungen anfälliger für Fressen und Gewindeausreißen sind. Bei vielen Motoren mit Aluminiumblöcken sind speziell Drehmoment-zu-Streckgrenze-Schrauben vorgeschrieben, da die konstante Vorspannkraft bei der TTY-Installation einen Sicherheitsspielraum gegenüber der geringeren Gewindefestigkeit des Aluminium-Grundmaterials bietet.

Aftermarket-Kopfbolzen und das Spannkraft-Upgrade

Bei Hochleistungsanwendungen, bei denen der Zylinderdruck den ursprünglichen Auslegungsbereich überschreitet, ersetzen Kopfbolzen die Kopfbolzen als Klemmlösung. Ein Bolzen wird handfest in den Block eingeschraubt und oben mit einer Mutter gesichert, wodurch die kombinierte Torsions- und Zugspannung, die ein Bolzen beim Anziehen erfährt, eliminiert wird. Eine Schraube muss sich beim Anziehen gleichzeitig verdrehen und dehnen; ein Bolzen wird geladen Beim Anziehen der Mutter entsteht ausschließlich Spannung, was zu einer gleichmäßigeren Klemmkraft führt und das Risiko verringert, dass sich das Gewinde im Block festfressen kann . Hochleistungsbolzen werden aus Materialien wie H11-Werkzeugstahl oder kundenspezifischem 8740-Chromoly mit Zugfestigkeiten von mehr als 190.000 psi hergestellt, was deutlich über den OEM-Schraubenqualitäten liegt. Das Installationsverfahren für Stehbolzen unterscheidet sich von Bolzen: Der Stehbolzen wird mit minimalem Drehmoment in saubere Gewinde eingebaut, häufig mit einer Schraubensicherungsmasse auf der Blockseite, und die Mutter wird mit dem vom Hersteller angegebenen Montageschmiermittel auf die Gewinde und den Mutternflansch festgezogen. Die Drehmomentspezifikation für eine Bolzen-Mutter-Baugruppe unterscheidet sich von der Schraubenspezifikation und muss den Daten des Bolzenherstellers und nicht dem OEM-Handbuch entnommen werden.

Bewertung der Wiederverwendbarkeit für Nicht-TTY-Schrauben

Wenn ein Hersteller die Wiederverwendung von Standard-Zylinderkopfschrauben zulässt, müssen die Schrauben eine Maßprüfung bestehen, bevor sie wieder in Betrieb genommen werden können. Die kritischen Messungen sind Gesamtlänge im Vergleich zur Spezifikation, Schaftdurchmesser an mehreren Punkten entlang des Abschnitts ohne Gewinde und Gewindezustand unter Vergrößerung . Eine dauerhaft gedehnte Schraube ist länger als angegeben und ihr Schaftdurchmesser verringert sich im gedehnten Bereich. Jede noch so subtile Einschnürung führt zur Disqualifizierung des Bolzens. Gewinde müssen auf Abrieb, Korrosionsfraß und Kammverformung untersucht werden. Eine Schraube mit beschädigtem Gewinde führt zu ungenauen Drehmomentwerten und einer inkonsistenten Klemmkraft. Wenn eine Schraube in einem Satz die Prüfung nicht besteht, sollte der gesamte Satz ausgetauscht werden. Das Mischen neuer und gebrauchter Schrauben am gleichen Zylinderkopf führt zu einer ungleichmäßigen Spannkraftverteilung, die die Abdichtung der Kopfdichtung beeinträchtigt.

• Gesamtlänge anhand der Werksspezifikation messen; Jede dauerhafte Dehnung macht die Schraube ungeeignet.
• Messen Sie den Schaftdurchmesser am Abschnitt ohne Gewinde. Jede Verringerung weist auf eine plastische Verformung hin.
• Untersuchen Sie Gewinde unter Vergrößerung auf Abrieb, Lochfraß oder Abflachung des Kamms.
• Ersetzen Sie den gesamten Satz, wenn eine einzelne Schraube die Prüfung nicht besteht.

Der Einbau bei kaltem Motor ist unerlässlich

Zylinderkopfschrauben müssen bei völlig kaltem Motor montiert werden. Die Drehmomentangaben und Winkelmessungen im Servicehandbuch sind kalibriert Umgebungstemperatur, typischerweise 20 °C bis 25 °C (68 °F bis 77 °F) . Ein selbst handwarmer Motor hat sich ausgedehnt, und durch die Wärmeausdehnung verändern sich die Reibungsverhältnisse und Maßverhältnisse, die in der Spezifikation angenommen werden. Eine bei warmem Motor angezogene Schraube wird zu wenig angezogen, wenn der Motor wieder Umgebungstemperatur erreicht. Der daraus resultierende Mangel an Vorspannkraft führt möglicherweise nicht zu einem sofortigen Ausfall, verringert aber den Spielraum gegen ein Platzen der Kopfdichtung, insbesondere unter Hochlastbedingungen. Der Motor sollte über Nacht oder mindestens mehrere Stunden stehen bleiben, bis alle Komponenten eine stabile Raumtemperatur haben, bevor die endgültige Drehmomentsequenz durchgeführt wird.
