B7-Gewindestange für Öl und Gas: ASTM A193-Sortenspezifikation und Auswahlleitfaden

Eine Flanschverbindung an einer Hochdruckölleitung versagt nicht mit einer Warnung. Druckaufbau, Temperaturschwankungen, Kontakt korrosiver Medien mit jeder Oberfläche – und wenn das Verbindungselement seine Leistung nicht mehr erbringt, sind die Folgen unmittelbar und schwerwiegend. Aus diesem Grund greifen Ingenieure und Beschaffungsteams in den Bereichen Öl und Gas, Petrochemie und Energieerzeugung bei der Spezifikation kritischer Schraubverbindungen nicht zu Standard-Gewindestangen aus Kohlenstoffstahl. Sie spezifizieren Gewindestangen und Stehbolzen der Klasse B7 nach ASTM A193 – und das schon seit Jahrzehnten, denn das Material verdient jedes Mal die Spezifikation.

In diesem Artikel wird erklärt, was B7 zur Standardwahl für Hochdruckbefestigungen macht, wo es in der gesamten Öl- und Gas-Wertschöpfungskette eingesetzt wird, wie es im Vergleich zu alternativen Qualitäten abschneidet und was vor der Erteilung einer Großbestellung überprüft werden muss.

Warum Standard-Gewindestangen den Öl- und Gasbetriebsbedingungen nicht gewachsen sind

Die meisten industriellen Gewindestangen bestehen aus Stahl mit niedrigem oder mittlerem Kohlenstoffgehalt und funktionieren zuverlässig in trockenen Umgebungen mit gemäßigten Temperaturen – Konstruktionsrahmen, Maschinenhalterungen, elektrische Kabelrinnenhalterungen. Dies sind Bedingungen, bei denen die Zugfestigkeit konstant ist und die Korrosion mit einer Zinkbeschichtung beherrschbar ist.

Der Öl- und Gasservice ist in jeder Dimension anders. Bohrlochkopfausrüstung, Rohrleitungsflansche und Druckbehälterverschraubungen arbeiten bei Temperaturen, die 400 °C übersteigen können. Der Innendruck in Hydrierreaktoren erreicht Hunderte von Bar. Die Medien – Rohöl, Raffinerieprozessgase, Schwefelwasserstoff, saure Kondensate – greifen Oberflächen kontinuierlich an. Und die Folge eines Verbindungsversagens ist nicht eine lockere Regalhalterung; Es handelt sich um ein Prozessleck, einen Sicherheitsvorfall oder eine Abschaltung, die Hunderttausende Dollar pro Tag kostet.

Standard-Kohlenstoffstahl verliert über 200 °C schnell an Zugfestigkeit, ist nicht für den Einsatz in Druckbehältern geeignet und korrodiert schnell ohne Oberflächenschutz, der mit der Zeit nachlässt. Diese Einschränkungen sind bei der Öl- und Gasförderung nicht akzeptabel. Gewindestangen- und Bolzenprodukte für anspruchsvolle Industrieanwendungen sind der einzig geeignete Ausgangspunkt für diese Serviceklasse.

Was ASTM A193 Note B7 ist und warum es der Branchenstandard ist

ASTM A193 ist die maßgebliche Spezifikation für Schraubenmaterialien aus legiertem Stahl und Edelstahl für Hochtemperatur- oder Hochdruckanwendungen. Die Sorte B7 ist innerhalb dieser Spezifikation die am häufigsten verwendete Sorte. Es bezeichnet einen Chrom-Molybdän-legierten Stahl – typischerweise AISI 4140 oder 4142 – der vergütet wurde, um eine präzise Kombination aus Festigkeit, Zähigkeit und Hitzebeständigkeit zu erreichen.

Der Abschreck- und Temperprozess ist keine optionale Endbearbeitung. Es ist der Mechanismus, der die Leistung des B7 liefert. Das Erhitzen des Stahls auf Austenitisierungstemperatur, das schnelle Abschrecken in Öl oder Wasser und das anschließende Anlassen bei einer kontrollierten niedrigeren Temperatur verfeinern die Mikrostruktur und verleihen die Zugfestigkeit, Streckgrenze und Duktilität, die der ASTM-Standard erfordert. Ohne diese Behandlung würde der gleiche legierte Stahl die Spezifikation nicht erfüllen.

Das Härtemaximum ist ebenso wichtig wie das Härteminimum. Die Deckhärte bei 35 HRC kontrolliert die Anfälligkeit für Wasserstoffversprödung und Spannungsrisskorrosion – Ausfallarten, die in Umgebungen mit Wasserstoff oder feuchtem Schwefelwasserstoff von Bedeutung sind. Einen vollständigen Überblick über den Spezifikationsrahmen finden Sie hier: Technische Anleitung zur Klassifizierung von Schraubenmaterialien nach ASTM A193 Bietet nützlichen Kontext zur Notenabdeckung und zum historischen Hintergrund.

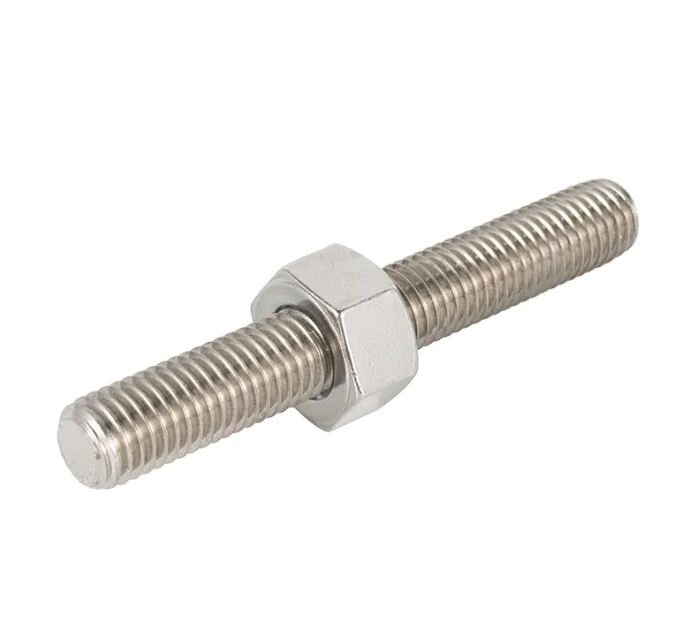

Unser ASTM A193 B7-Gewindestangen, zertifiziert für Hochdruckanforderungen werden nach vollständiger Spezifikation hergestellt, wobei Materialtestberichte pro Produktionslos verfügbar sind.

Hauptanwendungen: Wo B7-Stehbolzen in der Öl- und Gasindustrie spezifiziert sind

B7-Gewindestangen und Stehbolzen kommen in der gesamten Öl- und Gas-Wertschöpfungskette vor, von der vorgelagerten Bohrausrüstung bis zur nachgelagerten Raffinerieverarbeitung. Der rote Faden ist immer derselbe: hoher Druck, erhöhte Temperatur oder aggressive chemische Einwirkung – normalerweise alle drei gleichzeitig.

Flanschverbindungen für Rohrleitungen

Jede Flanschverbindung an einer Hochdruck-Öl- oder Gaspipeline ist eine potenzielle Leckstelle. B7-Stehbolzen, gepaart mit schweren Sechskantmuttern der Klasse 2H nach ASTM A194, sind das Standardbefestigungssystem für ASME B16.5-Flansche in Klasse 600, Klasse 900 und höher. Die Kombination liefert die Schraubenkraft, die für einen gleichmäßigen Sitz der Dichtung und die Aufrechterhaltung einer Abdichtung bei Druck- und Temperaturschwankungen über die gesamte Betriebslebensdauer der Rohrleitung erforderlich ist.

Druckbehälter und Hydrierreaktoren

Raffineriehydrierungsreaktoren arbeiten bei Wasserstoffpartialdrücken, die 200 bar oder mehr erreichen können, bei Temperaturen über 300 °C. Die Verschraubung, die die Reaktorflansche abdichtet, muss die Klemmkraft bei Temperatur aufrechterhalten, ohne Kriechrelaxation, die die Verbindung öffnen würde. Die Streckgrenze, die B7 bei erhöhten Temperaturen beibehält – deutlich besser als bei Standard-Kohlenstoffstahl –, macht es zum Material, das in den Schiffsvorschriften des ASME-Abschnitts VIII für diesen Einsatz spezifiziert ist.

Bohrlochkopfausrüstung und Verteileranschlüsse

Am Bohrlochkopf sind die Weihnachtsbaumbaugruppen und Verteilerverbindungen Schraubverbindungen, die während der gesamten Förderlebensdauer des Bohrlochs dem Bohrlochdruck standhalten müssen. B7-Stehbolzen bieten die Zugfestigkeit für API 6A- und ASME-zertifizierte Geräte und bewahren gleichzeitig die Dimensionsstabilität bei den großen Temperaturschwankungen zwischen der Oberflächenumgebungstemperatur und den Temperaturen der erzeugten Flüssigkeit.

Kryo-Infrastruktur für LNG

LNG-Lagerungs- und Transferanlagen stellen die gegenteilige Herausforderung dar: extreme Kälte statt Hitze. Standardmäßiger legierter B7-Stahl verliert bei Minustemperaturen an Schlagzähigkeit, weshalb LNG-Anwendungen eine andere Qualität erfordern. Für diese Leistungen steht Ihnen unser ASTM A320 L7-Gewindestangen, zertifiziert für kryogene und niedrige Temperaturen sind die richtige Spezifikation – entwickelt für die Anforderungen an die Schlagzähigkeit, die B7 nicht erfüllt.

B7 vs. hochfeste Alternativen: Auswahl der richtigen Sorte

B7 ist für die meisten Hochdruck-Öl- und Gasverschraubungen die richtige Wahl, aber nicht für jede Anwendung. Wenn Sie wissen, wann eine Variante oder Alternative spezifiziert werden muss, vermeiden Sie sowohl eine Unterspezifikation als auch unnötige Kosten.

B7 vs. Note 8 (A354 BD)

A354 Grade BD hat eine höhere Zugfestigkeit als B7 – mindestens etwa 150 ksi gegenüber 125 ksi – und ist der Standard für Automobilchassis und schwere Strukturanwendungen bei Umgebungstemperaturen. Der Hauptunterschied ist die Hitzebeständigkeit. B7 behält seine erhebliche Festigkeit bis etwa 450 °C; Bei legiertem Stahl der Güteklasse 8 ist dies nicht der Fall. Für Öl- und Gas-Flanschanwendungen bei erhöhten Temperaturen ist B7 unabhängig vom Zugfestigkeitsvergleich die richtige Spezifikation. Güteklasse 8 eignet sich für strukturelle Verschraubungen bei Umgebungstemperatur, bei denen maximale statische Festigkeit die konstruktive Einschränkung darstellt.

B7 vs. B7M (schlechte Serviceumgebungen)

B7M ist eine Variante derselben Legierung mit geringerer Härte, die mit maximal 22 HRC anstelle von 35 HRC bei B7 hergestellt wird. Eine geringere Härte verringert die Anfälligkeit für Sulfidspannungsrisse (SSC) in Umgebungen mit feuchtem Schwefelwasserstoff erheblich – der Zustand, der in NACE MR0175/ISO 15156 als „saurer Betrieb“ definiert ist. Wenn die Pipeline oder das Schiff saures Rohöl oder Gas mit H₂S in wässriger Phase befördert, ist B7M die erforderliche Spezifikation, nicht Standard B7. Der Nachteil ist eine geringere Zug- und Streckgrenze, was sich auf die Verbindungskonstruktion auswirkt. Standard B7 ist für den sauren Service wie angegeben nicht akzeptabel; Die Härtegrenze ist zu hoch.

B7 vs. B16 (über 450°C)

Für Anwendungen oberhalb der Temperaturgrenze von B7 – bestimmte Reformierungsreaktoren, Dampfüberhitzerflansche und Hochtemperatur-Stromerzeugungsschrauben – behält ASTM A193 B16 (eine Chrom-Molybdän-Vanadium-Legierung) die Festigkeit bei Temperaturen bei, bei denen B7 zu entspannen beginnt. B16 ist mit einem erheblichen Kostenaufschlag verbunden und eine Spezialsorte; Überprüfen Sie vor dem Upgrade die tatsächliche Betriebstemperatur anhand der Anforderungen der Konstruktionsvorschriften.

Oberflächenbehandlungen, die die Lebensdauer in aggressiven Umgebungen verlängern

Die Zusammensetzung des legierten Stahls von B7 bietet eine hervorragende mechanische Leistung, aber eine mäßige inhärente Korrosionsbeständigkeit. In Offshore-Plattformen, Küstenraffinerien, chemischen Verarbeitungsumgebungen und allen Diensten mit zyklischer Feuchtigkeitseinwirkung ist die Oberflächenbehandlung ein Hauptfaktor für das Wartungsintervall und die Gesamtlebensdauer der Befestigungsbaugruppe.

Dacromet-Beschichtung

Dacromet ist die Spezifikationsbehandlung für B7-Bolzen in anspruchsvollen Korrosionsumgebungen. Die Beschichtung – ein wasserbasiertes Zink-Aluminium-Flockensystem, das bei etwa 300 °C ausgehärtet wird – bietet in standardisierten Tests eine neutrale Salzsprühnebelbeständigkeit von 500–1.000 Stunden und übertrifft damit die Leistung von galvanisiertem Zink deutlich. Entscheidend ist, dass Dacromet ohne elektrochemische Prozesse angewendet wird, was bedeutet, dass keine Wasserstoffabsorption und kein Risiko einer Wasserstoffversprödung besteht. Bei hochfesten B7-Verbindungselementen, bei denen Versprödung ein Problem darstellt, ist dies von Bedeutung. Eine Filmdicke von 8–12 Mikron ermöglicht, dass beschichtete Gewinde innerhalb der Toleranzklasse bleiben, ohne dass bei der Feuerverzinkung ein übergroßes Gewinde erforderlich ist.

PTFE-Deckschicht

Eine über Dacromet aufgebrachte PTFE-Schicht behebt das Problem der Gewindereibung, das beim Einbau von Stehbolzenbaugruppen mit großem Durchmesser zu Drehmomentstreuungen führt. Ein gleichmäßiger Reibungskoeffizient über alle Bolzen in einem Flanschmuster mit mehreren Schrauben ist wichtig, um eine gleichmäßige Dichtungssitzspannung zu erreichen – die Grundlage einer leckagefreien Verbindung. Die PTFE-Deckschicht verringert außerdem das Risiko von Abrieb bei Bolzen mit großem Durchmesser (M27 und höher), bei denen die Montagedrehmomente hoch sind.

Verzinkung

Galvanisiertes Zink bietet ausreichenden Schutz für B7-Stäbe in gemäßigten Innen- oder geschützten Außenumgebungen. Es ist nicht für den Offshore-Einsatz, Küstenanlagen oder Umgebungen mit Chemikalienspritzern geeignet. Der Hauptvorteil sind Kosten und Verfügbarkeit; Für allgemeine, hochfeste Industrieanwendungen, bei denen die Installationsumgebung nicht aggressiv ist, ist verzinktes B7 die wirtschaftliche Wahl.

Checkliste für die Beschaffung: Was Sie vor der Bestellung von B7-Gewindestangen überprüfen sollten

B7-Gewindestangen für den Einsatz in regulierten Druckgeräten erfordern eine Dokumentation und Überprüfung, die über die Maßprüfung und Sichtprüfung hinausgeht. Die folgende Checkliste spiegelt die Mindestqualitätsanforderungen für die Beschaffung in den Bereichen Öl und Gas, Petrochemie und Energieerzeugung wider.

• Werksprüfzeugnisse (MTC) nach EN 10204 3.1 oder 3.2: Bestätigen Sie die chemische Zusammensetzung und die mechanischen Testergebnisse für die spezifische Wärme des in Ihrer Bestellung verwendeten Materials. B7 ohne zertifiziertes MTC ist für den kritischen Einsatz nicht akzeptabel. Die Chargennummer auf dem Zertifikat muss auf die physische Produktcharge zurückzuführen sein.
• Härteprüfprotokolle: Stellen Sie sicher, dass die Wärmebehandlung den Zielbereich erreicht (typischerweise 26–35 HRC für Standard B7) und dass kein einzelnes Teil 35 HRC überschreitet. Das Überschreiten des Härtemaximums ist der Hauptrisikofaktor für Spannungsrisskorrosion im Betrieb.
• Prüfung der Gewindelehre: Stellen Sie sicher, dass die Abmessungen beschichteter Gewinde nach der Anwendung einer Oberflächenbehandlung innerhalb der angegebenen Toleranzklasse bleiben (6 g für metrische Gewinde, 2A für einheitliche Zoll). Dacromet hält die Gewinde innerhalb der Toleranz; Bei der Feuerverzinkung ist es in der Regel nicht möglich, das Gewinde nach dem Beschichten zu streben.
• Bestätigung der Mutterpaarung: B7-Stangen müssen mit schweren Sechskantmuttern der Klasse 2H nach ASTM A194 gepaart werden, um die volle Nennleistung zu gewährleisten. Unser schwere Sechskantmuttern für hochfeste Stangen- und Stehbolzenbaugruppen sind in passenden Gewindestandards und Oberflächenbehandlungen für vollständige Montagekompatibilität erhältlich.
• Daten zum Salzsprühtest: Für Dacromet- oder andere Spezialbeschichtungen fordern Sie vor dem Versand die Ergebnisse eines Salzsprühnebeltests von Dritten oder im eigenen Haus an, um zu bestätigen, dass das Beschichtungssystem die vereinbarte Korrosionsbeständigkeitsspezifikation erfüllt.
• Gewindenorm und Maßangaben: Bestätigen Sie metrisches (ISO, DIN 975/976) oder Zoll-Gewinde (ASME B18.31.3), Nenndurchmesser, Steigung und Länge. Geben Sie für die Wartung von Druckbehältern den geltenden Konstruktionscode an (ASME Abschnitt VIII, EN 13445), damit der Lieferant die maßliche Einhaltung der Anforderungen an die Schraubenlänge der Flanschverbindung bestätigen kann.
• Kundenspezifische Länge und OEM-Fähigkeit: Bei großen Projekten mit gleichbleibenden Schraubenlängenanforderungen reduziert die Bestellung vorgeschnittener Stangen die Vorbereitungszeit vor Ort und den Materialverbrauch. Bestätigen Sie Mindestbestellmengen für nicht standardmäßige Längen und ob der Hersteller OEM-Produktion nach Zeichnungen oder Mustern für spezielle Geometrieanforderungen anbietet.

Die Beschaffung von B7-Gewindestangen und Stehbolzen von einem Hersteller mit integrierter Produktionskapazität – Kaltstauchen, Gewindewalzen, Wärmebehandlung und Oberflächenbehandlung unter einem Qualitätsmanagementsystem – bietet die Rückverfolgbarkeit und Chargenkonsistenz, die kritische Serviceanwendungen erfordern. Bei Spezifikationen, die außerhalb der kommerziellen Standardbereiche liegen, ist die Fähigkeit zur kundenspezifischen Fertigung der entscheidende Faktor dafür, ob ein Lieferant tatsächlich das liefern kann, was die technische Spezifikation erfordert.
