Muttern und Federscheiben: Typen, Materialien und Auswahlhilfe für Vibrationsdämpfung

Eine Schraube, die sich durch Vibration lockert, macht sich nicht bemerkbar. Es scheitert einfach – nach und nach, dann auf einmal. Für Ingenieure, die Befestigungsbaugruppen in Motoren, Fahrzeugrahmen, Lüftergehäusen und Industriemaschinen spezifizieren, ist die Kombination von Muttern und Federscheiben ist eine der kostengünstigsten und bewährtesten Methoden zur Aufrechterhaltung der Klemmkraft unter dynamischer Belastung. In diesem Artikel erfahren Sie, wie die Kombination funktioniert, welche Typen für welche Anwendungen geeignet sind, wie Materialien an die Umgebung angepasst werden und welche Oberflächenbehandlungen die Lebensdauer im Feld verlängern.

Wie Muttern und Federscheiben zusammenarbeiten

Allein eine Mutter, die auf eine Schraube aufgeschraubt und mit dem vorgeschriebenen Drehmoment angezogen wird, erzeugt eine Klemmkraft, die die Verbindung zusammenhält. Das Problem besteht darin, dass Vibrationen Mikrobewegungen zwischen den Gegengewinden hervorrufen. Mit der Zeit verringern diese kleinen seitlichen Bewegungen die Vorspannung und die Mutter löst sich – oft ohne sichtbare Anzeichen, bis die Verbindung versagt.

Zwischen Mutter und Auflagefläche sitzt eine Federscheibe. Wenn die Mutter festgezogen wird, drückt sie die Unterlegscheibe zusammen. Wenn Vibrationen versuchen, die Mutter zu lösen, widersetzt sich die gespeicherte elastische Energie der Unterlegscheibe der Rückwärtsdrehung, indem sie gegen die Unterseite der Mutter drückt. Das Ergebnis ist eine aufrechterhaltene Vorspannung, die eine Mutter allein unter dynamischen Bedingungen nicht aushalten kann.

Es handelt sich hierbei nicht um eine redundante Paarung. Die Mutter sorgt für Klemmfestigkeit und Lastübertragung; Die Federscheibe sorgt für den Rückhaltemechanismus der Vorspannung. Gemeinsam adressieren sie beide Anforderungen einer zuverlässigen mechanischen Verbindung: anfängliche Klemmkraft und anhaltende Anti-Lockerungsleistung . Für Beschaffungsteams, die komplette Befestigungsbaugruppen beschaffen, ist die Auswahl beider Komponenten von einem einzigen Lieferanten erforderlich, der diese Wechselwirkung versteht – beispielsweise die Überprüfung einer vollständigen Sortiment an Muttern und Unterlegscheiben von einem spezialisierten Hersteller von Verbindungselementen — vereinfacht die Spezifikation und gewährleistet Maßkompatibilität.

Arten von Muttern, die in vibrationsanfälligen Baugruppen verwendet werden

Nicht alle Muttern weisen die gleiche Vibrationsfestigkeit auf, und die richtige Wahl hängt von der Lastgröße, der Montagehäufigkeit und der Schwere der Vibrationsumgebung ab.

• Sechskantmuttern (Standard- und schwerer Sechskant): Der gebräuchlichste Typ, der in allgemeinen Industrie-, Bau- und mechanischen Anwendungen verwendet wird. Schwere Sechskantmuttern haben eine breitere Auflagefläche und einen größeren Gewindeeingriff, wodurch sie für hochbelastete Strukturverbindungen bevorzugt werden. Sie sind in den meisten Montagespezifikationen die Standardpaarung für Federscheiben.

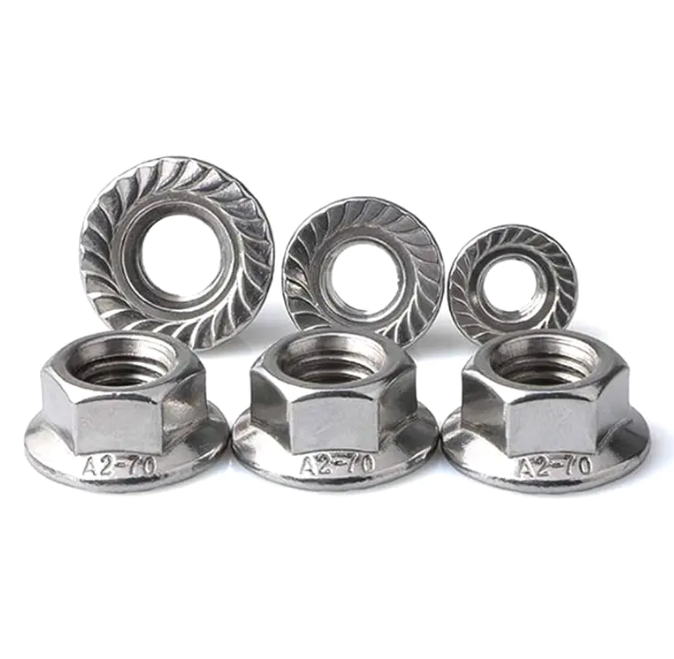

• Flanschmuttern: Integrieren Sie eine integrierte breite Auflagefläche, die die Klemmlast auf eine größere Fläche verteilt. Nützlich, wenn das Grundmaterial weich ist oder eine präzise Positionierung der Federscheibe bei der Montage schwierig ist.
• Nylon-Sicherungsmuttern: Enthalten einen Nyloneinsatz, der sich gegen das Schraubengewinde verformt und so eine reibungsbasierte Verriegelung erzeugt. Geeignet für geringere Vibrationsbelastungen und Baugruppen, die nicht häufig zerlegt werden. Im Gegensatz zu Federscheiben lässt der Verriegelungsmechanismus bei wiederholtem Gebrauch nach.
• Flügelmuttern: Konzipiert für handfestes Anziehen bei Anwendungen, die ein häufiges Entfernen erfordern. Wird normalerweise nicht mit Federscheiben in Szenarien mit starken Vibrationen verwendet, ist aber bei Wartungsbaugruppen mit geringer Belastung üblich.

Für die meisten vibrationskritischen Anwendungen – Motoren, Pumpen, Fahrzeug-Hilfsrahmen, HVAC-Geräte – die Sechskantmutter der Güteklasse 8 oder 10 gepaart mit einer Standard- oder Hochleistungs-Federscheibe bleibt der Branchenstandard. Muttern der Güteklasse 4 sind leichten Anwendungen mit geringer Vibration vorbehalten, bei denen die Kosten im Vordergrund stehen.

Arten von Federscheiben und wann man sie jeweils verwendet

Federscheiben sind kein einzelnes Produkt. Die drei Haupttypen verfügen über unterschiedliche mechanische Eigenschaften, die sie für unterschiedliche Belastungsbedingungen geeignet machen.

• Standard-Federscheiben (geteilt): Der am weitesten verbreitete Typ. Durch eine spiralförmige Spaltung in der Unterlegscheibe entstehen zwei scharfe Enden, die sich in die Mutter und die Lagerfläche bohren und so für zusätzlichen Reibungswiderstand und elastische Vorspannung sorgen. Wirksam in allgemeinen Maschinen, elektrischen Gehäusen und Anwendungen außerhalb des Antriebsstrangs im Automobilbereich. Erhältlich in den Größen M3 bis M48 gemäß GB/T 94.1 und entsprechenden DIN 127-Spezifikationen.
• Hochleistungs-Federscheiben: Dickerer Querschnitt und höhere Federrate als Standardscheiben. Wird dort eingesetzt, wo die Schraubenvorspannung hoch ist und die Umgebung starken Vibrationen ausgesetzt ist – Kompressoren, schwere Industriemaschinen und Baustahlverbindungen, die dynamischen Belastungen ausgesetzt sind. Sie halten die Vorspannung unter Bedingungen aufrecht, bei denen eine Standard-Unterlegscheibe platt werden und an Wirksamkeit verlieren würde.
• Wellfederscheiben: Mehrere wellenförmige Wellen, die über den Umfang der Unterlegscheibe verteilt sind. Sie sorgen für eine glattere und gleichmäßigere Lastverteilung als geteilte Unterlegscheiben und werden bevorzugt in Präzisionsinstrumenten, Elektronik und leichten mechanischen Baugruppen eingesetzt, wo die von geteilten Unterlegscheiben hinterlassenen Bissspuren auf der Lageroberfläche nicht akzeptabel sind.

Kohlenstoffstahl vs. Edelstahl: Auswahl des richtigen Materials

Die Materialauswahl für Muttern und Federscheiben wird von drei Faktoren bestimmt: Festigkeitsanforderung, Umweltbelastung und Kosten.

Kohlenstoffstahl ist die Standardeinstellung für allgemeine Industrie- und Bauanwendungen. Es bietet eine hohe Zugfestigkeit bei geringen Kosten und ist in allen Güteklassen (4, 8, 10) erhältlich. Die Einschränkung besteht in der Korrosionsanfälligkeit – ohne Oberflächenbehandlung rosten Verbindungselemente aus Kohlenstoffstahl in feuchten Umgebungen oder im Freien. Für Innenmaschinen, geschlossene Gehäuse und trockene Umgebungen ist Kohlenstoffstahl mit verzinkter oder phosphatierter Oberfläche die praktische und wirtschaftliche Wahl.

Edelstahl 304 ist die standardmäßige korrosionsbeständige Sorte und eignet sich für Lebensmittelverarbeitungsanlagen, architektonische Anwendungen, Küstenstrukturen und allgemeine feuchte Umgebungen. Es bietet unter den meisten atmosphärischen Bedingungen eine gute Korrosionsbeständigkeit und ist nicht magnetisch, was bei bestimmten elektrischen Anwendungen von Bedeutung ist. Der Nachteil ist eine geringere Härte im Vergleich zu wärmebehandeltem Kohlenstoffstahl – Federscheiben aus Edelstahl sind im Allgemeinen für leichtere bis mittlere Belastungen ausgelegt.

Edelstahl 316 fügt der Legierung Molybdän hinzu, wodurch die Beständigkeit gegen chloridinduzierte Korrosion (Salzwasser, chemische Einwirkung) deutlich verbessert wird. Es ist für Schiffsausrüstung, Offshore-Ausrüstung, chemische Verarbeitungsanlagen und Küsteninfrastruktur spezifiziert, wo 304 irgendwann kaputt gehen und versagen würde. Der Kostenaufschlag gegenüber 304 beträgt etwa 20–30 %, was vollständig durch die Umwelt gerechtfertigt ist.

Ein häufiger Fehler besteht darin, Edelstahlmuttern mit Federscheiben aus Kohlenstoffstahl zu spezifizieren oder umgekehrt, ohne die galvanische Verträglichkeit zu berücksichtigen. In feuchten Umgebungen beschleunigt der Kontakt unterschiedlicher Metalle die Korrosion des weniger edlen Materials. Passen Sie die Materialien in der gesamten Befestigungsbaugruppe an.

Oberflächenbehandlungen: Die Oberfläche an die Umgebung anpassen

Bei Verbindungselementen aus Kohlenstoffstahl ist die Oberflächenbehandlung nicht optional – sie bestimmt die Lebensdauer. Die drei häufigsten Behandlungen eignen sich jeweils für ein anderes Expositionsniveau.

• Verzinkung (galvanisch oder feuerverzinkt): Die Standardbehandlung für den Innen- und leichten Außenbereich. Galvanisiertes Zink bietet mäßigen Schutz zu geringen Kosten und eignet sich für die meisten allgemeinen Industrie- und Bauanwendungen in nicht aggressiven Umgebungen. Die Feuerverzinkung bietet eine dickere Beschichtung mit besserer Haltbarkeit im Außenbereich, kann jedoch die Gewindetoleranz bei kleineren Verbindungselementen beeinträchtigen.
• Dacromet-Beschichtung: Eine wasserbasierte Zink-Aluminium-Flockenbeschichtung, die bei niedriger Temperatur aufgetragen wird. Es übertrifft die Salzsprühbeständigkeit von galvanisiertem Zink um den Faktor fünf bis zehn und ist damit die spezifizierte Behandlung für Unterbodenkomponenten von Kraftfahrzeugen, Brückenbeschläge und strukturelle Befestigungselemente für den Außenbereich. Darüber hinaus besteht bei Dacromet kein Risiko einer Wasserstoffversprödung, was bei hochfesten Schrauben und Muttern (Klasse 10) von Bedeutung ist.
• Schwärzung (Schwarzoxid): Eine Konversionsbeschichtung, die allein einen minimalen Korrosionsschutz bietet, aber das Reflexionsvermögen verringert und typischerweise in Kombination mit Öl oder Wachs verwendet wird. Häufig in optischen Geräten, Präzisionsmaschinen und Anwendungen, bei denen sowohl Aussehen als auch leichte Rostbeständigkeit erforderlich sind. Ohne zusätzliche Schutzbeschichtung nicht für den Außenbereich oder feuchte Umgebungen geeignet.

Für Außenanwendungen und Umgebungen mit hoher Luftfeuchtigkeit, chemischer Belastung oder salzhaltiger Luft ist die Auswahlhierarchie klar: Edelstahl als erste Wahl, Dacromet-beschichteter Kohlenstoffstahl als kostengünstige Alternative und Standardverzinkung nur dort, wo die Belastung wirklich gering ist. Die Angabe der falschen Behandlung ist eine der häufigsten Ursachen für vorzeitiges Versagen von Befestigungselementen bei Feldinstallationen.

Anwendungsszenarien: Wo diese Kombination am besten funktioniert

Die Kombination aus Muttern und Federscheibe deckt ein breites Branchenspektrum ab, ihr Wert ist jedoch in drei Anwendungskategorien am ausgeprägtesten.

Motoren und rotierende Maschinen: Elektromotoren, Pumpen und Lüfter erzeugen anhaltende Vibrationen mit konstanten Frequenzen. Befestigungselemente zur Befestigung von Motorhalterungen, Klemmenkästen und Lagergehäusen stehen unter ständiger zyklischer Belastung. Standard-Federscheiben mit Sechskantmuttern der Güteklasse 8 sind die Montagespezifikation in den meisten Richtlinien der Motorenhersteller, gerade weil diese Kombination unter diesen Bedingungen jahrzehntelang praxiserprobt ist.

Fahrzeuge und Transportgeräte: Fahrgestellverbindungen, Aufhängungsbefestigungspunkte, Auspuffhalterungen und Karosserieblechbefestigungen funktionieren alle in Umgebungen mit hohen Vibrationen, Temperaturschwankungen und straßenbedingten Stößen. Automobil-OEMs und Tier-1-Zulieferer spezifizieren in großem Umfang Federscheiben für drehmomentunabhängige Schraubverbindungen. Für Beschaffungsmanager, die Verbindungselemente für die Fahrzeugmontage oder für Aftermarket-Anwendungen beschaffen, ist es genauso wichtig wie die Materialauswahl, sicherzustellen, dass die Federscheiben maßlich auf die Mutternsorte und Schraubengröße abgestimmt sind.

Industriebau und Baustahl: Verschraubte Stahlverbindungen in Industriegebäuden, Plattformen und Geräteträgern profitieren von hochbelastbaren Federscheiben, wenn die Struktur Betriebsvibrationen durch benachbarte Maschinen, Windlast oder seismische Aktivitäten ausgesetzt ist. Bei diesen Anwendungen Hochfeste Strukturschrauben gepaart mit korrekt spezifizierten Muttern und Unterlegscheiben bilden die komplette Verbindungsbaugruppe, die von Bauingenieuren entworfen wird.

Beschaffung und Spezifikation: Was Sie vor der Bestellung überprüfen sollten

Muttern und Federscheiben sind Katalogartikel, die tatsächliche Qualität der Katalogartikel variiert jedoch erheblich. Überprüfen Sie bei der Spezifizierung für Produktions- oder Wartungsbeschaffungen Folgendes, bevor Sie Großbestellungen aufgeben.

Bestätigen Sie zunächst das Materialzertifikat. Muttern aus Kohlenstoffstahl der Güteklasse 8 und Muttern aus Edelstahl 304 sehen auf einem Regal identisch aus; Das Zertifikat bestätigt die tatsächliche Materialzusammensetzung und die mechanischen Eigenschaften. Renommierte Hersteller liefern standardmäßig Materialprüfberichte. Überprüfen Sie zweitens die maßliche Übereinstimmung mit der relevanten Norm – DIN 934 für Sechskantmuttern, DIN 127 für geteilte Federscheiben oder der entsprechenden ISO/ANSI-Spezifikation für Ihre Anwendung. Drittens fordern Sie für oberflächenbehandelte Teile die Ergebnisse eines Salzsprühtests an. Ein mit Dacromet beschichtetes Befestigungselement mit einer Salzsprühnebelbeständigkeit von 480 Stunden sollte über Testdaten verfügen, die dies belegen.

Für OEM-Anwendungen, die kundenspezifische Abmessungen, bestimmte Sortenkombinationen oder proprietäre Oberflächenbehandlungen erfordern, arbeiten Sie mit einem Hersteller zusammen, der dies anbietet Anpassungsdienste für OEM- und ODM-Befestigungselemente stellt sicher, dass die Montagespezifikation kompromisslos eingehalten werden kann. Standardkatalogprodukte decken den Großteil der Anwendungen ab; In Grenzfällen wird die individuelle Leistungsfähigkeit zum entscheidenden Faktor bei der Lieferantenauswahl.
