Sechskantschraube vs. Sechskantflanschschraube: Unterschiede und Auswahlanleitung

A Sechskantschraube ist das am häufigsten verwendete Gewindebefestigungselement und zeichnet sich durch seinen sechsseitigen Kopf, den Voll- oder Teilgewindeschaft und die Notwendigkeit einer separaten Unterlegscheibe zur Verteilung der Klemmlast aus. A Sechskantflanschschraube ist eine direkte Weiterentwicklung desselben Befestigungselements — es verfügt über einen breiten, kreisförmigen Flansch, der unter dem Sechskantkopf integriert ist und als eingebaute Unterlegscheibe fungiert, wodurch die Last auf eine größere Lagerfläche verteilt wird, ohne dass eine separate Komponente erforderlich ist. Wählen Sie einen Standard-Sechskantkopfbolzen für allgemeine strukturelle, zivile und schwere Industrieanwendungen, bei denen Unterlegscheiben gängige Praxis sind; Wählen Sie einen Sechskantflanschbolzen, bei dem Montagegeschwindigkeit, reduzierte Teileanzahl oder dünne/weiche Substratlastverteilung Priorität haben — insbesondere in Automobil-, HVAC- und Leichtbaugruppen.

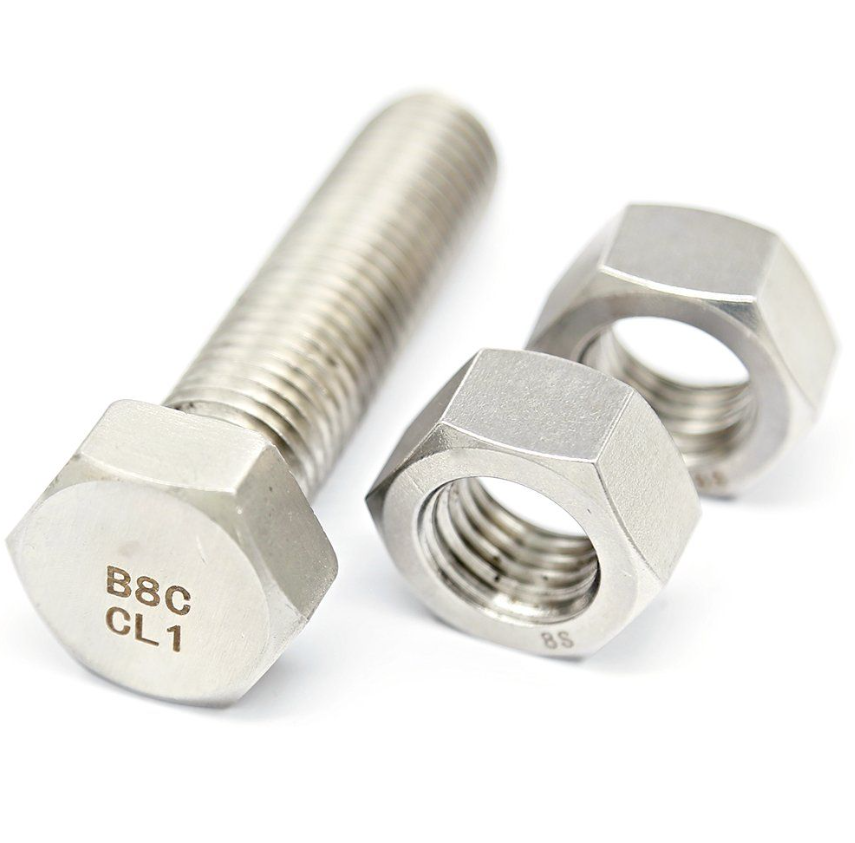

Sechskantschraube: Definition, Geometrie und Standards

Der Sechskantkopfbolzen —manchmal auch Sechskantkappenschraube genannt, wenn er eine engere Maßtoleranz und eine Unterlegscheibe unter dem Kopf aufweist — wird durch sein sechseckiges Kopfprofil definiert, das den Eingriff mit Standard-Offen-End-, Kasten-End-, Buchsen- und verstellbaren Schraubenschlüsseln ermöglicht. Die sechs flachen Flächen des Kopfes und die definierte Breitenabmessung (WAF) bilden die Grundlage für die Schraubenschlüsselgröße über alle metrischen und imperialen Befestigungsstandards hinweg.

Maßstandards für Sechskantschrauben

Sechskantkopfschrauben werden nach streng kontrollierten Maßstandards hergestellt, die Kopfhöhe, Breite über Abflachungen, Breite über Ecken, Gewindeeingriffslänge und Schafttoleranzen definieren. Die wichtigsten weltweit verwendeten Standards sind:

• ISO 4014 / ISO 4017: Die vorherrschenden metrischen Standards. ISO 4014 spezifiziert Sechskantschrauben mit teilweisem Gewinde; ISO 4017 spezifiziert Sechskantschrauben mit vollem Gewinde. Beide definieren Abmessungen von M1.6 bis M64.
• DIN 931 / DIN 933: Deutsche Normen wurden weitgehend durch ISO 4014/4017 ersetzt, werden aber immer noch häufig referenziert — DIN 931 für teilweise mit Gewinde versehene Sechskantschrauben, DIN 933 für vollständig mit Gewinde versehene Sechskantschrauben. Die Maßunterschiede zum ISO sind gering, bestehen jedoch bei einigen Größen.
• ASME B18.2.1: Der nordamerikanische Standard für Sechskantschrauben und Sechskantschrauben der Zollserie, der Größen von 1/4" bis 4" Durchmesser abdeckt.
• ASTM A307 / A325 / A490 / F3125: Amerikanische Baubolzenstandards, die Anforderungen an mechanische Eigenschaften (Zugfestigkeit, Streckgrenze, Prüflast) für Sechskantbolzen festlegen, die in Baustahlverbindungen verwendet werden.

Wichtige Abmessungen metrischer Sechskantschrauben

Teilgewinde vs. Vollgewinde-Sechskantschrauben

Die Wahl zwischen Sechskantschrauben mit teilweisem und vollem Gewinde ist funktionell bedeutsam und nicht nur eine Produktionsvariante. A Teilgewindebolzen (ISO 4014 / DIN 931) weist zwischen dem Kopf und dem Gewindeabschnitt einen gewindelosen Schaftabschnitt auf. Dieser gewindelose Schaft fungiert als Präzisionsdübel im Bolzenloch und widersteht Scherkräften über die Verbindungsschnittstelle, ohne Scherspannungen auf die Gewindeform — auszuüben, die einen Spannungskonzentrationspunkt darstellt. Strukturbolzennormen wie AISC und EN 1090 verlangen aus diesem Grund ausdrücklich, dass Gewinde bei rutschkritischen Verbindungen nicht die Scherebene einnehmen. A Vollgewindebolzen (ISO 4017 / DIN 933) hat Fäden, die über die gesamte Länge bis zur Unterseite des Kopfes verlaufen. Dies maximiert die Gewindeeingriffslänge bei Zugbelastung, bedeutet jedoch, dass Gewinde in einigen Verbindungsgeometrien die Scherebene kreuzen können, was für rutschfeste kritische Verbindungen akzeptabel ist.

Sechskantflanschschraube: Design, Funktion und Standards

Die Sechskantflanschschraube standardisiert nach ISO 15071 (metrisch, ungezähnt) und DIN 6921 (mit Zacken) — fügt der Unterseite eines Standard-Sechskantkopfes einen kreisförmigen, unterlegscheibenartigen Flansch hinzu. Der Flansch wird als integraler Bestandteil des Bolzenkopfes geschmiedet oder kaltgeformt, nicht als separates Bauteil. Diese einzige Designänderung führt in mehreren Schlüsselbereichen zu einem wesentlich anderen Befestigungsverhalten.

Wie der Flansch das Klemmverhalten verändert

Der Flansch erhöht die Tragfläche Unter dem Bolzenkopf — die Fläche, über die die Klemmkraft in das Verbindungsmaterial verteilt wird. Bei einem M10 Sechskantbolzen ohne Unterlegscheibe beträgt die Lagerfläche unter dem Kopf ca 78 mm². Ein M10 Sechskantflanschbolzen mit einem Flanschdurchmesser von ca. 21–22 mm erhöht diesen auf ca 260 –290 mm² mehr als das Dreifache der Lagerfläche. Dies ist von entscheidender Bedeutung bei Anwendungen, die Folgendes beinhalten:

• Dünnes Blech: Ohne Flansch kann ein Sechskantschraubenkopf unter Klemmbelastung durch dünnen Stahl oder Aluminium ziehen oder diesen verformen. Der Flansch verteilt diese Kraft über einen größeren Bereich und verhindert so eine Beschädigung des Substrats.
• Weiche Materialien: Kunststoffgehäuse, Aluminiumgussteile und Verbundplatten profitieren von der Lastverteilung des Flansches auf die gleiche Weise wie eine Unterlegscheibe, jedoch ohne die Montagekomplikation einer losen Unterlegscheibe.
• Umgebungen mit hoher Vibration: Die gezackte Version (DIN 6921) fügt der Flanschunterseite radiale Zähne hinzu. Diese Zähne beißen in die Passfläche, wenn der Bolzen angezogen wird, und bieten mechanischen Widerstand gegen Rotationslockerungen unter Vibrationen — funktionieren wie eine gezahnte Sicherungsscheibe, jedoch als integrales Merkmal und nicht als separate Komponente.

Gezahnte vs. ungezahnte Flanschschrauben

Dies ist die wichtigste Unterunterscheidung innerhalb der Kategorie Sechskantflanschbolzen:

• Nicht gezahnt (glatter Flansch) — ISO 15071: Die Flanschunterseite ist glatt. Es verteilt die Last, ohne in die Passfläche zu beißen, und eignet sich daher für beschichtete, lackierte oder eloxierte Oberflächen, bei denen Oberflächenschäden Korrosion oder kosmetische Probleme verursachen würden. Diese können ohne Oberflächenbeschädigung entfernt und wiederverwendet werden.
• Gezackter Flansch — DIN 6921: Die Flanschunterseite weist radiale Zacken auf (typischerweise 30–40 Zähne um den Umfang). Beim Anziehen drücken diese in die Passfläche ein und verhindern ein Lösen durch Drehung. Diese Version bietet eine deutlich bessere Vibrationsfestigkeit als ein einfacher Sechskantbolzen und nähert sich der Leistung einer separaten Zahnsperrscheibe an. Allerdings beschädigen Zacken Oberflächenbeschichtungen und sind nicht für Anwendungen geeignet, bei denen Korrosion durch Beschichtungszerstörung ein Problem darstellt. Sie werden auch nicht für die Verwendung auf gehärteten Oberflächen empfohlen, bei denen keine Einkerbungen auftreten können.

Abmessungen der Sechskantflanschschraube

Beachten Sie, dass der Sechskant-WAF an Flanschschrauben oft Eine Nummer kleiner als bei einer Standard-Sechskantschraube mit gleichem Gewindedurchmesser (z. B. wird für die M10-Flanschschraube ein Schraubenschlüssel mit 15 oder 16 mm verwendet, statt der 17 mm, die für eine Standard-M10-Schraube nach ISO 4014 erforderlich sind). Dies liegt daran, dass der Flansch selbst während der Installation eine rotierende Grifffläche bietet und der reduzierte Sechskant-WAF Material spart und die Gesamtgröße der Kopfhülle verringert — ein Vorteil in engen Montageräumen.

Sechskantschraube vs. Sechskantflanschschraube: Direkter Vergleich

Um die richtige Auswahl der Befestigungselemente treffen zu können, ist es wichtig, die strukturellen und praktischen Unterschiede zwischen diesen beiden Bolzentypen zu verstehen. Der folgende Vergleich deckt die Dimensionen und Funktionsfaktoren ab, die bei technischen und Fertigungsentscheidungen am wichtigsten sind.

Immobilienklassen und Stärkegrade

Sowohl Sechskantschrauben als auch Sechskantflanschschrauben sind in einer Reihe mechanischer Eigenschaftsklassen erhältlich, die ihre Zugfestigkeit, Streckgrenze und Dehngrenze definieren. Die Auswahl der falschen Eigenschaftsklasse ist ein häufiger technischer Fehler, der entweder zu einem vorzeitigen Verbindungsversagen (unterspezifiziert) oder zu unnötigen Kosten und Gewicht (überspezifiziert) führt.

Metrische Eigenschaftsklassen (ISO 898-1)

Metrische Bolzen werden unter ISO 898-1 klassifiziert, wobei die Eigenschaftsklasse auf dem Bolzenkopf als zwei durch einen Dezimalpunkt getrennte Zahlen gekennzeichnet ist. Die erste Zahl gibt an 1/100 der Nennzugfestigkeit in MPa; die zweite gibt das Verhältnis von Streckgrenze zu Zugfestigkeit multipliziert mit 10 an.

Klasse 8.8 ist die am weitesten verbreitete Eigenschaftsklasse sowohl für Sechskantkopf- als auch für Sechskantflanschbolzen in mechanischen und leichten Strukturanwendungen. Es bietet eine ausgewogene Kombination aus Festigkeit, Duktilität und Kosten — hergestellt aus mittelkohlenstoffhaltigem Stahl mit Abschrecken und Anlassen. Flanschschrauben der Klasse 10.9 sind in Automobilmotoren und Antriebsstrangbaugruppen üblich, bei denen eine hohe Klemmkraft in kompakten Verbindungsgeometrien erforderlich ist.

Imperial Grade Markings (SAE / ASTM)

Sechskantschrauben der Inch-Serie verwenden SAE-Grade-Markierungen — radiale Linien auf dem Schraubenkopf — anstelle von Zahlen. Die gängigsten Qualitäten sind SAE-Klasse 2 (keine Markierungen, kohlenstoffarmer Stahl, Zugfestigkeit 74.000 psi), SAE-Grad 5 (3 radiale Linien, 120.000 psi Zugfestigkeit — der häufigste Strukturgrad), und SAE-Klasse 8 (6 radiale Linien, 150.000 psi Zugfestigkeit — hohe Festigkeit für anspruchsvolle Anwendungen). ASTM-Bezeichnungen (A307, A325, A490) werden für Strukturbolzen im Bau- und Brückenbau verwendet, wobei A325 (entspricht ungefähr der Festigkeit der Güteklasse 5) der Standardstrukturbolzen im nordamerikanischen Stahlbau ist.

Materialien und Oberflächenbehandlungen

Sowohl Sechskantkopf- als auch Sechskantflanschschrauben sind in verschiedenen Materialien und Oberflächenbehandlungen erhältlich. Die richtige Spezifikation hängt von der Betriebsumgebung, der erforderlichen Festigkeit, Gewichtsbeschränkungen und der Korrosionsbeständigkeit ab.

Kohlenstoffstahl

Die überwiegende Mehrheit der Sechskantschrauben und Flanschschrauben im industriellen Einsatz wird aus Kohlenstoffstahl mit niedrigem, mittlerem oder legiertem Wert hergestellt und auf die erforderliche Eigenschaftsklasse wärmebehandelt. Schrauben aus Kohlenstoffstahl bieten die beste Kombination aus Zugfestigkeit, Bearbeitbarkeit und Kosten. Ihre Hauptbeschränkung ist die Korrosionsanfälligkeit in feuchten, äußeren oder chemischen Umgebungen — die bei den meisten Anwendungen eher durch Oberflächenbehandlungen als durch Materialveränderungen behoben wird.

Edelstahl

Sechskantschrauben aus Edelstahl (am häufigsten A2-70 und A4-80 gemäß ISO 3506) sind für korrosionskritische Umgebungen — Anwendungen im Schiffsbau, in der Lebensmittelverarbeitung, in der Chemie und in der Außenarchitektur vorgesehen. A2 (304 Edelstahl) deckt die meisten allgemeinen Anforderungen an die Korrosionsbeständigkeit ab. A4 (316 Edelstahl) fügt Molybdän zur Beständigkeit gegen Chloridangriffe hinzu und eignet sich daher für Meeres- und Küstenanwendungen. Der Kompromiss besteht in einer geringeren Zugfestigkeit im Vergleich zu wärmebehandeltem Kohlenstoffstahl der gleichen Größe — A2-70 hat eine Mindestzugfestigkeit von 700 MPa, verglichen mit 800 MPa bei 8,8 Kohlenstoffstahl. Edelstahl-Sechskantflanschschrauben werden häufig in Lebensmittelgeräten, HVAC-Kanälen und im Bau pharmazeutischer Anlagen verwendet.

Gängige Oberflächenbeschichtungen und deren Korrosionsschutz
