I. Gemeinsame Fadensymbole
①Npt (Nationales Rohrgewinde): Ein Standard-amerikanisch-taperiertes Rohrfaden mit einem Gewindewinkel von 60 °, der üblicherweise für allgemeine Anwendungen verwendet wird.
②PT (British Standard Tapered Rohrgewinde): Ein 55 ° -Fadenwinkel -Verjüngungsgewinde, das zum Dichten weit verbreitet wird. Britische Rohrfäden sind feine Gewinde, um die Festigkeit aufrechtzuerhalten, da tiefere grobe Gewinde den Außendurchmesser der Rohre schwächen.
③pf (Parallelrohrgewinde): Ein in Rohranschluss verwendeter gerader Gewindeart.
④G (Whitworth-Rohrgewinde): Ein 55 ° -Sthread-Versiegelungs-Rohrgewinde in der Familie Whitworth. "G" repräsentiert zylindrische Rohrfäden, wobei die Variationen von 55 ° und 60 ° auf spezifischen funktionellen Anwendungen basieren.
⑤zg (sich verjüngter Rohrgewinde): Ein konischer Gewindeart, der üblicherweise in Wasserrohrbeschlägen vorkommt und früher als RC in älteren chinesischen nationalen Standards bezeichnet wurde.
⑥Metric vs. Inch Threads: Der Schlüsselunterschied ist die Darstellung - metric Threads verwenden die Tonhöhe (Abstand zwischen Threads), während amerikanische und britische Threads durch Threads pro Zoll (TPI) definiert werden. Metrische Fäden haben ein 60 ° -Sählerprofil, britische Fäden ein 55 ° -Soskelprofil und amerikanische Fäden ein 60 ° -Profil. Metrische Fäden werden in Millimetern gemessen, während britische und amerikanische Fäden den kaiserlichen Einheiten folgen.
⑦Pipe -Gewinde: In erster Linie in Pipeline -Verbindungen verwendet, um eine enge Passform zwischen interner und externer Gewinde zu gewährleisten. Der nominale Durchmesser ist sowohl in geraden als auch in verjüngenden Formen erhältlich und bezieht sich auf die Größe der Pipeline, wobei der tatsächliche Gewinde -Hauptdurchmesser diese Nenngröße überschreitet.
⑧nominale Durchmesser (z. B. 1/4, 1/2, 1/8 Zoll): Diese Werte geben die Gewindegröße im britischen Standardsystem an, gemessen in Zoll.
Ii. Fadenstandards in verschiedenen Ländern
Ein Unified Zoll-Thread-Standard, das in Zoll-basierten Ländern weit verbreitet ist, enthält dieses Thread-System drei Serien: Grobfaden (UNC), feiner Thread (UNF) und extra feiner Thread (UNFF) mit einer zusätzlichen konstanten Tonhöhenserie (UN).
Markierungsmethode: Fadendurchmesser - Threads pro Zoll - Seriencode - Genauigkeitsnote.
Beispiele:
Grobfäden: 3/8–16unc - 2a
Feiner Faden: 3/8–24Unf - 2a
Extra feiner Faden: 3/8–32Unff - 2a
Konstante Tonhöhe: 3/8–20un - 2a
Die erste Zahl (z. B. 3/8) repräsentiert den Hauptdurchmesser des Fadens in Zoll, der sich durch Multiplizieren mit 25,4 in Metrik umwandelt (z. B. 3/8 × 25,4 = 9,525 mm).
Die zweite Zahl repräsentiert die Anzahl der Threads pro Zoll.
Die Seriencodes (UNC, UNF, UNFF, UN) definieren Threadtypen.
Die letzten beiden Zeichen (z. B. 2A) geben die Note der Threadgenauigkeit an.
Umwandlung von 55 ° Parallele Rohrwäsche, die aus den Zoll-Basis-Serien stammen, werden diese Gewinde weltweit weit verbreitet, um Flüssigkeiten, Gase und elektrische Kabelverbindungen zu transportieren. Verschiedene Länder verwenden jedoch unterschiedliche Bezeichnungen, die gemäß den internationalen Vergleichstabellen umgewandelt werden sollten.
Umwandlung von 55 ° -Kepper -Rohrfäden Diese Gewinde haben einen Gewindewinkel von 55 ° mit einem 1:16 -Taper -Verhältnis. Sie werden weltweit weit verbreitet, aber jedes Land hat unterschiedliche Bezeichnungen, auf die in der entsprechenden Conversion -Tabelle verwiesen werden kann.
Umwandlung von 60 ° -Kepper -Rohrfäden mit einem Gewindewinkel von 60 ° und einem 1:16 -sich verjüngenden Verhältnis werden diese Rohrfäden in der chinesischen Werkzeugmaschinenindustrie sowie in den USA und in der ehemaligen Sowjetunion verwendet. China bezeichnete sie ursprünglich als "k", wechselte später zu "Z" und entspricht nun dem "NPT" -Standard. Referenztabellen liefern eine ordnungsgemäße Bezeichnungsäquivalente.
Umwandlung von 55 ° Trapezfäden Diese Fäden haben ein 30 ° -Profil und sind international einheitlich. Ihre Bezeichnung bleibt in verschiedenen Ländern konsistent.
Ii. Fadenstandards in verschiedenen Ländern
1. Einer Zoll -Thread -Standard Standard
Dieses Thread-System, das in Ländern auf Zollbasis weit verbreitet ist, enthält drei Serien: Grobfaden (UNC), feiner Thread (UNF) und extra feiner Thread (UNFF) mit einer zusätzlichen konstanten Tonhöhenserie (UN).
Markierungsmethode: Fadendurchmesser - Threads pro Zoll - Seriencode - Genauigkeitsnote.
Beispiele:
Grobfäden: 3/8–16unc - 2a
Feiner Faden: 3/8–24Unf - 2a
Extra feiner Faden: 3/8–32Unff - 2a
Konstante Tonhöhe: 3/8–20un - 2a
Die erste Zahl (z. B. 3/8) repräsentiert den Hauptdurchmesser des Fadens in Zoll, der sich durch Multiplizieren mit 25,4 in Metrik umwandelt (z. B. 3/8 × 25,4 = 9,525 mm).
Die zweite Zahl repräsentiert die Anzahl der Threads pro Zoll.
Die Seriencodes (UNC, UNF, UNFF, UN) definieren Threadtypen.
Die letzten beiden Zeichen (z. B. 2A) geben die Note der Threadgenauigkeit an.
2. Konvertion von 55 ° Parallele Rohrfäden
Diese Fäden stammen aus den Inch-basierten Serien und sind weltweit weit verbreitet, um Flüssigkeiten, Gase und elektrische Kabelverbindungen zu transportieren. Verschiedene Länder verwenden jedoch unterschiedliche Bezeichnungen, die gemäß den internationalen Vergleichstabellen umgewandelt werden sollten.
| Land | Code |
| China | G |
| Japan | G 、 Pf |
| Großbritannien | BSP 、 BSPP |
| Frankreich | G |
| Deutschland | R （Interner Thread ）、 k （externer Thread） |
| die Sowjetunion | G 、 tpуá |
| ISO | RP |
3. Konvertierung von 55 ° -Kepper -Rohrwächen
Diese Fäden haben einen 55 ° -Fadenwinkel mit einem 1:16 -Taper -Verhältnis. Sie werden weltweit weit verbreitet, aber jedes Land hat unterschiedliche Bezeichnungen, auf die in der entsprechenden Conversion -Tabelle verwiesen werden kann.
| Land | Code |
| China | Zg 、 r （ Externer Faden ） |
| Großbritannien | BSPT 、 r （ Externer Faden ）、 rc （ Interner Thread ） |
| Frankreich | G( Externer Faden ),R( Externer Faden ） |
| Deutschland | R( Externer Faden ） |
| Japan | Pt 、 r |
| ISO | R( Externer Faden ）、 rc （ Interner Thread ） |
4. Konvertierung von 60 ° -Kepper -Rohrwächen
Mit einem 60 ° -Fadenwinkel und einem 1:16 Taper -Verhältnis werden diese Rohrfäden in der chinesischen Werkzeugmaschinenindustrie sowie in den USA und in der ehemaligen Sowjetunion verwendet. China bezeichnete sie ursprünglich als "k", wechselte später zu "Z" und entspricht nun dem "NPT" -Standard. Referenztabellen liefern eine ordnungsgemäße Bezeichnungsäquivalente.
| Land | Code |
| China | Z （alt） npt （neu） |
| USA | NPT |
| die Sowjetunion | B |
5. Konvertierung von 55 ° Trapezfäden
Diese Themen haben ein 30 ° -Profil und sind international einheitlich. Ihre Bezeichnung bleibt in verschiedenen Ländern konsistent.
| Land | Code |
| China | T( Alt ） Tr （ Neu ） |
| ISO | Tr |
| Deutschland | Tr |
| die Sowjetunion | Tr |

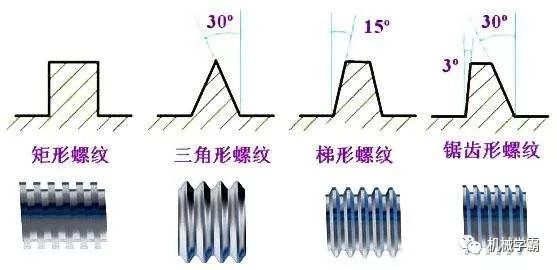

III. Thread -Klassifizierung
Abhängig von der Verwendung von Threads können sie unterteilt werden in:
1. Internationales Metrik -Thread -System
Der Thread von unserem nationalen Standard -ZNS. Die Oberseite des Fadens ist flach, leicht zu drehen, und der Boden des Fadens ist bogenförmig, um die Festigkeit des Fadens zu erhöhen. Der Fadenwinkel beträgt 60 Grad, und die Spezifikation wird durch M. metrische Gewinde in grober und feiner Tonhöhe unterteilt werden. Die Darstellung lautet wie M8x1.25. (M: Code, 8: Nenndurchmesser, 1,25: Tonhöhe).
2. Amerikanischer Standard -Thread
Die Oberseite und die Wurzel des Fadens sind beide flach und die Stärke ist besser. Der Fadenwinkel beträgt ebenfalls 60 Grad und die Spezifikation wird durch die Anzahl der Zähne pro Zoll dargestellt. Diese Art von Faden kann in drei Ebenen unterteilt werden: grobe Tonhöhe (NC); feine Tonhöhe (NF); Extra feiner Tonhöhe (NEF). Die Darstellung lautet wie 1/2-10nc. (1/2: Außendurchmesser; 10: Anzahl der Zähne pro Zoll; NC -Code).
3. Einheitlicher Thread
Gemeinsam von den Vereinigten Staaten, dem Vereinigten Königreich und Kanada entwickelt, ist es der am häufigsten verwendete britische Faden.
Der Fadenwinkel beträgt ebenfalls 60 Grad und die Spezifikation wird in der Anzahl der Zähne pro Zoll ausgedrückt. Diese Art von Faden kann in grobe Faden (UNC), feiner Faden (UNF) und extra feiner Faden (UNEF) unterteilt werden. Die Darstellung ist 1/2-10unc. (1/2: Außendurchmesser; 10: Anzahl der Zähne pro Zoll; UNC -Code).
4. Scharfe V -Faden
Die Oberseite und die Wurzel sind beide mit schwacher Kraft gezeigt und werden nicht oft verwendet. Der Fadenwinkel beträgt 60 Grad.
5. Whitworth Thread
Der von dem britische Nationalstandard übernommene Thread. Der Fadenwinkel beträgt 55 Grad und das Symbol "W". Geeignet für die rollende Herstellung. Die Darstellung ist W1/2-10 (1/2: Außendurchmesser; 10: Anzahl der Zähne pro Zoll; W-Code).
6. Knöchelfaden
Es ist ein Standard -Faden, der von Deutsch DIN festgelegt ist. Es eignet sich zum Anschließen von Glühbirnen und Gummischläden. Das Symbol ist "rd".
7. Rohrgewinde
Es ist ein Gewinde, das zur Verhinderung von Leckagen verwendet wird, und wird häufig zum Anschließen von Gas- oder Flüssigkeitsrohrbeschlägen verwendet. Der Fadenwinkel beträgt 55 Grad. Es kann in gerade Rohrfäden mit dem Code "P.S., N.P.S." unterteilt werden. und schräge Rohrfäden mit dem Code "N.P.T.". Die Verjüngung ist 1:16, dh 3/4 Zoll pro Fuß.
8. Quadratfaden
Es hat eine hohe Getriebeeffizienz, die nur an Ballfäden an zweiter Stelle steht, aber es kann nicht mit Nüssen nach dem Verschleiß eingestellt werden, was sein Nachteil ist. Es wird im Allgemeinen für Schrauben in Visen und Kranenfäden verwendet.

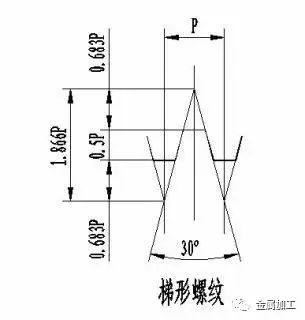

9. Trapezfaden
Es wird auch ACME -Thread genannt. Die Übertragungseffizienz ist geringfügig niedriger als die von quadratischen Gewinnen, kann jedoch nach dem Verschleiß mit Nüssen eingestellt werden. Der metrische Gewindewinkel beträgt 30 Grad und der kaiserliche Fadenwinkel 29 Grad. Im Allgemeinen für die Bleischraube von Drehstäben verwendet. Das Symbol ist "tr".
10. Stress -Thread
Es ist auch als Kegelfaden bezeichnet und ist nur für die Einrichtungspflicht geeignet. Wie Schraubenbuchsen, Drucke usw. Das Symbol ist "bu".
11. Ballfaden
Es ist der Thread mit der besten Übertragungseffizienz. Es ist schwierig zu produzieren und hat sehr hohe Kosten. Es wird in Präzisionsmaschinen verwendet. Wie die Bleischraube von CNC -Werkzeugwerkzeugen.
Hinweis auf britische Bolzen
LH 2n 5/8 × 3 - 13Unc -2a
(1) LH ist linker Faden (RH ist rechts.
(2) 2N Doppel-Thread-Thread.
(3) 5/8 Britischer Faden, Außendurchmesser 5/8 ".
(4) 3 Schraubenlänge 3 ".
(5) 13 Faden hat 13 Zähne pro Zoll.
(6) UNC Unified Standard Faden grob.
(7) 2. Ebene Anpassung, externer Gewinde (3: enger Anpassung; 2: mittelgroße Passform; 1: Lose Anpassung) A: Externer Gewinde (kann weggelassen werden), B: Innenfaden.
Kaiserlicher Faden
Die Größe eines kaiserlichen Fadens wird normalerweise als Anzahl der Fäden pro Zoll Gewindelänge ausgedrückt, die als "Fäden pro Zoll" bezeichnet werden, was genau der Gegenstand der Tonhöhe ist. Beispielsweise hat ein Thread mit 8 Threads pro Zoll eine Steigung von 1/8 Zoll.
