Jack Bolts und Gewindestange s: Der verborgene Kern jedes Wagenhebers

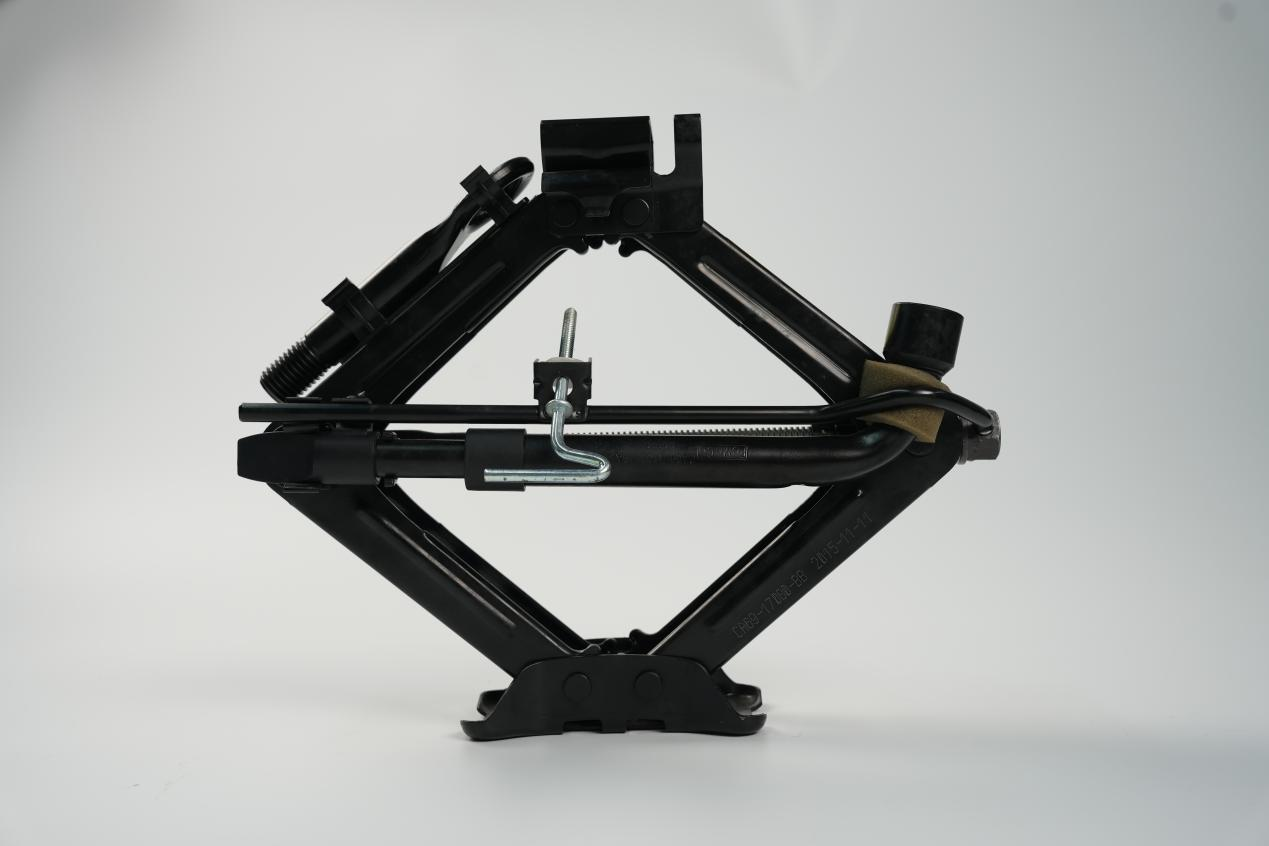

Wenn ein Fahrer am Straßenrund anhält und nach einem Scherenwagenheber greift, denkt er als letztes an die Technik, die darin steckt. Doch die Leistung, Sicherheit und Langlebigkeit dieses Wagenhebers hängen fast ausschließlich von einer einzigen Komponente ab: dem Wagenheberschraube . Dieses längliche Befestigungselement wird auch als Leitspindel oder Gewindestange bezeichnet und wandelt die manuelle Rotationskraft in einen vertikalen Hub um, der ein Fahrzeug vom Boden abhebt. Bei Soverchannel Industrial CO., Ltd ., wir sind auf die Herstellung und den Großhandelsverkauf dieser präzisionsgefertigten Komponenten spezialisiert – und wir glauben, dass Käufer ein gründliches Verständnis dafür verdienen, was eine zuverlässige Abdrückschraube von einem lauernden Fehler unterscheidet.
Was ist ein Wagenheberbolzen und wie funktioniert er bei einem Scherenwagenheber?
Eine Wagenheberschraube ist ein längliches Befestigungselement mit Gewinde, das als mechanischer Kern eines Scherenwagenhebers dient. Im Gegensatz zu Standard-Sechskantschrauben verfügt eine Abdrückschraube typischerweise über einen flachen oder geschlungenen Kopf an einem Ende, eine Schulterzone und einen präzisionsgeschnittenen Gewindeschaft, der je nach Tragfähigkeit eine Länge von 300 mm bis 800 mm haben kann. Wenn die Kurbel in das Schlaufenende eingreift und der Bediener sie dreht, öffnet oder schließt die Gewindestange die Scherenarme und übersetzt die Drehung in eine vertikale Verschiebung.
Der Scherenwagenheber wird häufig zum Reifenwechsel am Straßenrand und zur Wartung des Unterbodens von Fahrzeugen eingesetzt – Situationen, die ein kompaktes, tragbares und zuverlässiges Hebewerkzeug erfordern. Zu den gängigen Belastungswerten gehören 0,8T, 1T, 1,5T und 2T, und jede Stufe erfordert eine Gewindestange mit proportional größerem Durchmesser, Zugfestigkeit und Gewindegenauigkeit. Ein schwererer Wagenheber bedeutet einen dickeren, längeren Wagenheberbolzen – diese technische Realität lässt sich nicht umgehen.
Wichtige Gewindestandards: Stub Acme, Trapez und Metrisch
Die Gewindeform ist wohl die folgenreichste Designentscheidung bei jeder Abdrückschraube. Der Faden muss Zyklus für Zyklus enorme Druck- und Zugbelastungen übertragen, dabei Verschleiß standhalten und seine Dimensionsstabilität beibehalten. Drei Fadensysteme dominieren den Weltmarkt:
- Stub Acme (ANSI/ASME B1.8): Die 1/2-10 Stub Acme ist bei weitem die gebräuchlichste Gewindespezifikation für Scherenwagenheber in Nordamerika und auf dem Exportmarkt. Im Vergleich zu einem Standard-Acme-Profil verfügt die Stub-Variante über eine geringere Gewindetiefe, was den Gewindegrundquerschnitt vergrößert und die Abisolierfestigkeit bei Stoßbelastungen verbessert. Der 5/8"-8 Stub Acme wird in Hebern mit höherer Kapazität verwendet. Acme-Schrauben mit doppelter Steigung erhöhen die Hubgeschwindigkeit weiter und sind Standard in Schwerindustrieanwendungen.
- Trapezgewinde (GB/T 5796 / DIN 103): Trapezgewinde wie Tr 16×2, Tr 14×2 und Tr 18×3 sind auf europäischen und asiatischen Hebemaschinenmärkten weit verbreitet und bieten eine effiziente Lastübertragung und lassen sich mit Walzgeräten einfach herstellen.
- Rundgewinde (DIN 405): Profile wie RD 16×2 und RD 18×1/8 finden sich in speziellen Wagenhebern, bei denen Stoßfestigkeit und Bruchtoleranz Priorität haben, da die abgerundete Wurzelgeometrie Spannungskonzentrationen reduziert.
- Standardmetrik (M12, M14): Herkömmliche metrische Gewinde bleiben für leichtere Wagenheber und Ersatzteile für den heimischen Ersatzteilmarkt kostengünstig, sind jedoch bei anhaltend hohen Belastungen weniger effizient.
Bei der Auswahl der richtigen Gewindeform handelt es sich nicht nur um eine Spezifikationsaufgabe – sie entscheidet direkt darüber, ob ein Wagenheber über Jahre hinweg reibungslos funktioniert oder ob er nach wenigen Einsätzen Spiel, Geräusche und schließlich einen Ausfall entwickelt.
Material und Prozess: Vom Rohstahl bis zur fertigen Gewindestange

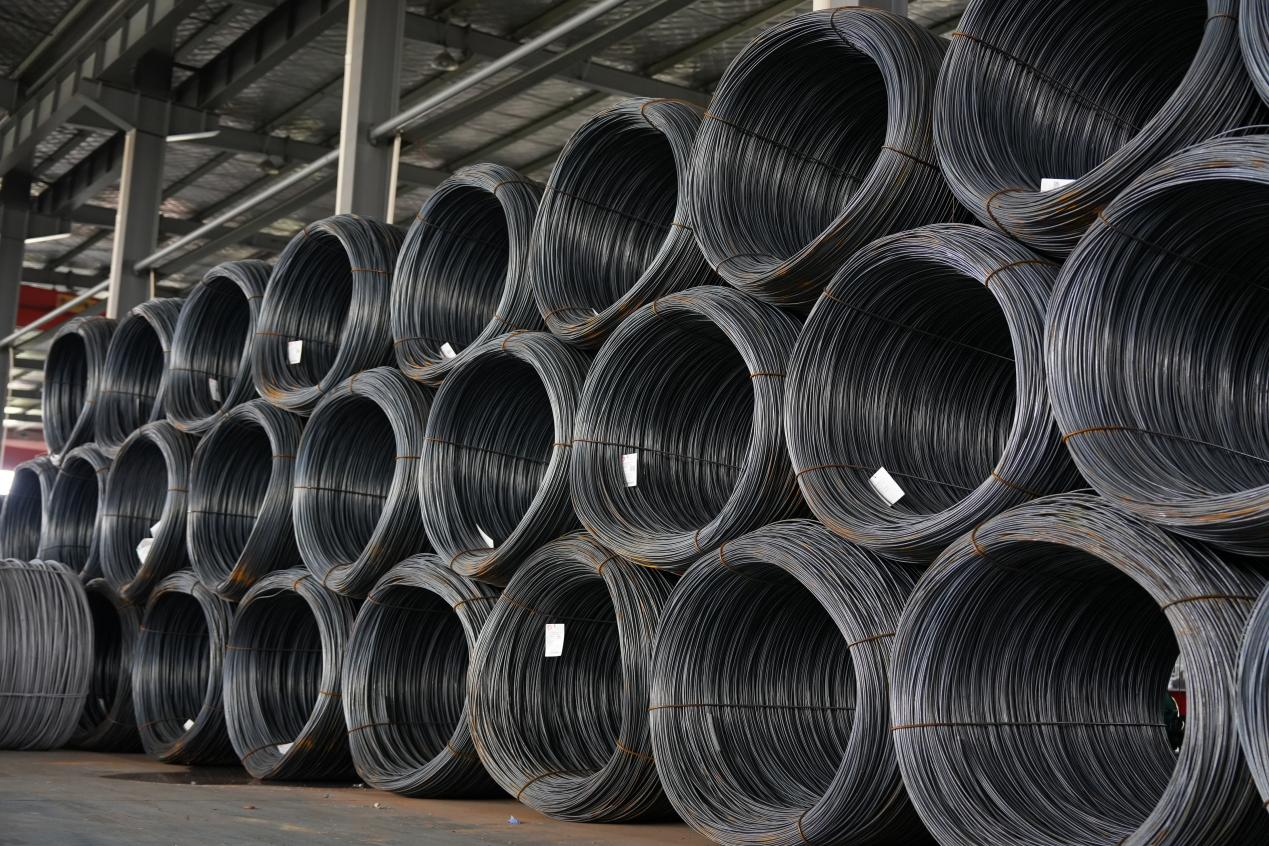

Premium-Wagenheberbolzen beginnen mit Stahl mit mittlerem Kohlenstoffgehalt oder legiertem Stahl: Sorten wie 45#, 35K und 45K liefern die Grundhärte und Duktilität, die für Wagenheberanwendungen erforderlich sind, während Legierungssorten wie 40Cr und 35CrMo für Hochlast- oder sicherheitskritische Wagenheber spezifiziert sind, bei denen Streckgrenze und Ermüdungsfestigkeit die Standardgrenzwerte für Kohlenstoffstahl überschreiten müssen. Diese Auswahl stellt sicher, dass sowohl Zugzug als auch Torsionsspannung beim Heben innerhalb sicherer Betriebsgrenzen liegen – Schlüsselfaktoren, die durch Fahrzeughebebühnentests und Druckversuche bestätigt wurden.

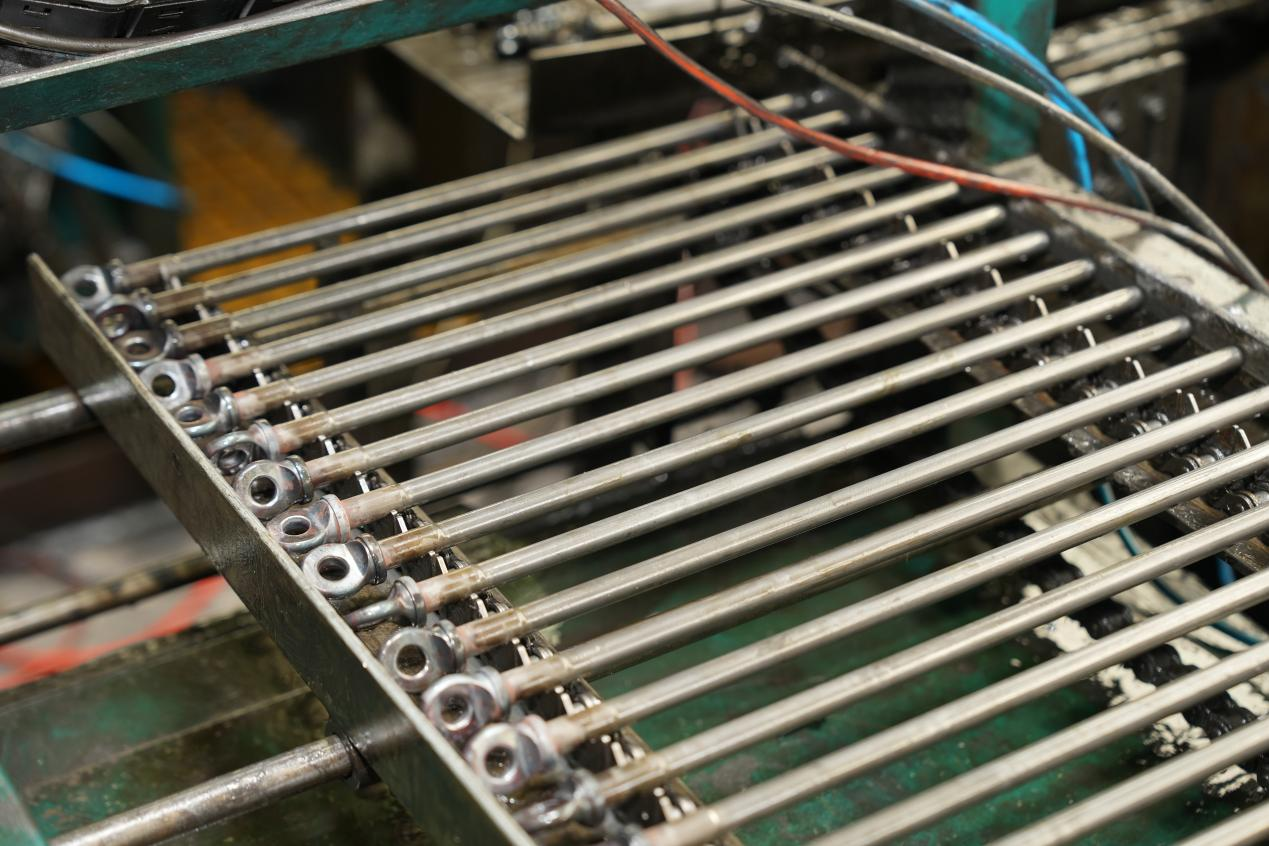

Die Herstellungssequenz für eine typische Abdrückschraube verläuft wie folgt: Beizen und Phosphatieren des Rohmaterials → Kugelglühen → Kugelstrahlen und Drahtziehen → Richten und Scheren → Kaltstauchen oder Warmschmieden → Gewindewalzen (von M8 bis M60) → Oberflächenbehandlung. Bei Gewindestangen unter 500 mm wird das Kaltstauchen bevorzugt, da es im Vergleich zu warmgeschmiedeten Gegenstücken engere Maßtoleranzen und eine bessere Oberflächengüte liefert. Längere Stangen erfordern oft Warmschmieden mit anschließender CNC-Endbearbeitung.
Der Oberflächenschutz rundet den Prozess ab. Die Verzinkung ist bei allgemeinen Kfz-Ersatzteil-Wagenhebern Standard, während eine Phosphatbeschichtung in Kombination mit Rostschutzöl dort zum Einsatz kommt, wo der Wagenheber längere Zeit im Freien oder in feuchten Umgebungen eingesetzt wird. Beide Behandlungen werden betriebsintern in der integrierten Produktionsanlage von Soverchannel Industrial angewendet.
ASTM A193 und andere Standards, die hochwertige Verbindungselemente definieren
Beschaffung von Käufern Großhandel für Verbindungselemente Bei Wagenheberbaugruppen sollte besonders auf Materialzertifizierungen geachtet werden. ASTM A193 ist eine weithin anerkannte amerikanische Norm für Schraubenmaterialien aus legiertem Stahl und rostfreiem Stahl, die für den Einsatz bei hohen Temperaturen oder hohem Druck vorgesehen sind – und ihr Klassifizierungssystem (B7, B8 usw.) bietet ein zuverlässiges Vokabular für die Kommunikation von Anforderungen an mechanische Eigenschaften in globalen Lieferketten. Während ASTM A193 häufiger für Bolzen in Druckbehältern und Flanschverbindungen zitiert wird, ist es aufgrund seines Einflusses auf die Kultur der Verbindungselementspezifikationen selbst bei Diskussionen über die Beschaffung von Wagenhebern in der Automobil- und Industriebranche eine nützliche Referenz.
Über ASTM hinaus sollte bei der Beschaffung von Abdrückschrauben Folgendes überprüft werden:
- Gewindetoleranzklasse (z. B. 6g für Außengewinde in metrischen Systemen)
- Härtebereich (normalerweise 28–34 HRC für Abdrückschrauben aus Legierung mit mittlerem Kohlenstoffgehalt)
- Geradheitstoleranz über die gesamte Schaftlänge
- Haftung bei Oberflächenbehandlung und Beständigkeit gegen Salzsprühnebel
Seriöse Quellfabriken stellen mit jeder Lieferung Materialtestberichte (MTRs) und Maßkontrollberichte zur Verfügung. Wenn ein Lieferant diese Dokumente nicht bereitstellen kann, ist das unabhängig vom Preis ein Warnsignal.
Stehbolzen und Sechskantschrauben in der Wagenheberbaugruppe: Unterstützende Funktionen, die nicht versagen können
Ein Scherenheber ist nicht einfach eine Gewindestange – er ist eine Anordnung ineinandergreifender Komponenten Stollen and Sechskantschrauben an den Drehgelenken sind ebenso kritisch wie der zentrale Abdrückbolzen. Diese Gelenkbefestigungen müssen bei jedem Kurbeln des Wagenhebers unter Last sowohl dynamische Scherlasten als auch Biegemomente aufnehmen. Unterdimensionierte oder minderwertige Gelenkbolzen sind eine häufige Fehlerursache bei preiswerten Scherenwagenhebern, die dazu führen, dass die Arme wackeln, der Wagenheber sich neigt oder in extremen Fällen die Baugruppe zusammenbricht.
Soverchannel Industrial liefert Drehbolzen und Sechskantschrauben als aufeinander abgestimmte Komponenten neben unserem Sortiment an Abdrückschrauben und gewährleistet so die Gewindekompatibilität, eine abgestimmte Oberflächenbehandlung und eine gleichbleibende mechanische Qualität über das gesamte Befestigungsset hinweg. Dies ist einer der Hauptvorteile der Beschaffung von a Quellfabrik mit vertikalen Produktionskapazitäten, anstatt eine Stückliste von mehreren unabhängigen Lieferanten zusammenzustellen.
Großhandel mit Verbindungselementen aus einer Originalfabrik: Warum das für OEMs und Händler wichtig ist
Für Wagenheberhersteller, Automobilteilehändler und MRO-Großhändler: Beschaffung von Wagenheberschrauben und zugehörigen Verbindungselementen von einem vertikal integrierten Unternehmen Quellfabrik bietet drei konkrete Vorteile. Erstens: Kostenkontrolle: Durch die Eliminierung von Aufschlägen für Handelsunternehmen und die Reduzierung der Anzahl von Lieferantenbeziehungen werden die Gesamtkosten direkt reduziert, was im Wettbewerb um die Preise für Verbindungselemente im Großhandel in großem Maßstab von Bedeutung ist. Zweitens: Flexibilität bei den Spezifikationen: Eine Fabrik mit eigener Gewindewalzausrüstung (für M8–M60), Kaltstauchlinien, Hochfrequenz-Umformpressen und CNC-Fertigbearbeitungsmöglichkeiten kann kundenspezifische Gewindeprofile, nicht standardmäßige Schaftlängen und proprietäre Oberflächenbehandlungen verarbeiten, mit denen Standardhändler einfach nicht mithalten können. Drittens: Qualitätsverantwortung: Wenn eine einzige Einrichtung die Eingangskontrolle, Formung, Gewindebearbeitung und Oberflächenbehandlung des Rohmaterials kontrolliert, ist die Rückverfolgbarkeit eindeutig – eine Notwendigkeit für Automobilkomponenten, die sicherheitsrelevanten Rückrufen oder Feldprüfungen unterliegen.
Soverchannel Industrial CO., Ltd. betreibt genau diese Art von integrierter Anlage mit einer Produktionskapazität, die das gesamte Spektrum der oben beschriebenen Arten von Druckschrauben und Verbindungselementen abdeckt. Wir freuen uns über Anfragen von OEM-Herstellern von Scherenhebern, Großhandelshändlern für Verbindungselemente und Käufern im Kfz-Ersatzteilmarkt, die einen zuverlässigen, transparenten und spezifikationsfähigen Lieferpartner suchen.
Auswahl des richtigen Wagenheberbolzens: Eine praktische Checkliste
Bei der Spezifizierung oder Beschaffung einer Wagenheberschraube für eine Scherenwagenheber-Anwendung sollten die folgenden Parameter vor der Bestellung bestätigt werden:
| Parameter | Typischer Bereich/Optionen | Auswirkungen |
|---|---|---|
| Tragfähigkeit des Wagenhebers | 0,8T / 1T / 1,5T / 2T | Bestimmt den Mindestwellendurchmesser und die Materialgüte |
| Fadenform | 1/2-10 Stub Acme, Tr16×2, M14, RD16×2 | Reguliert die Lasteffizienz, die Verschleißrate und die Einhaltung regionaler Standards |
| Schaftlänge | 300–800 mm | Muss mit dem Hubbereich des Wagenhebers übereinstimmen; Bei längeren Stäben ist eine Überprüfung der Geradheit erforderlich |
| Materialqualität | 45#, 40Cr, 35CrMo | Beeinflusst direkt die Zug- und Streckgrenze unter Fahrzeuglast |
| Oberflächenbehandlung | Verzinkung / Phosphatöl | Korrosionsschutz für Lebensdauererwartungen |
| Herstellungsprozess | Kaltstauchen (≤500 mm) / Warmschmieden | Maßgenauigkeit und Oberflächengüte |
Die Anpassung jedes Parameters an die tatsächliche Serviceanforderung – anstatt standardmäßig auf die günstigste verfügbare Option zu setzen – ist das, was einen Wagenheber, der einen 50.000-Zyklen-Ermüdungstest besteht, von einem Wagenheber unterscheidet, der auf der Straße versagt.
Fazit
Der Abdrückbolzen ist keine Handelsware. Ob es ein 1/2-10 Stub Acme-Profil für einen Scherenwagenheber auf dem amerikanischen Markt, ein Trapezgewinde für eine europäische OEM-Baugruppe oder eine kundenspezifische Spezifikation für einen Schwerlast-Industrieaufzug trägt, sein Design, sein Material, seine Gewindeform und seine Oberflächenbehandlung bestimmen gemeinsam darüber, ob das Produkt unter realen Bedingungen erfolgreich ist oder nicht. Soverchannel Industrial CO., Ltd. verfügt über mehr als ein Jahrzehnt Erfahrung in der Herstellung von Abdrückschrauben und Verbindungselementen im Großhandel, mit vollständiger Prozesskontrolle vom Rohmaterial bis zur Endkontrolle. Wir laden Sie ein, mit unserem Team Kontakt aufzunehmen, um Ihre Spezifikationen zu besprechen, Muster anzufordern oder unseren Werksauditprozess zu erkunden.
