Vollgewindestangen: Leitfaden für industrielle Anwendungen, Qualitäten und Auswahl

Gehen Sie durch eine große Baustelle, Industrieanlage oder Elektroinstallation und Sie werden Gewindestangen finden, die durch sie verlaufen — Deckengitter an Ort und Stelle halten, Gerätebasen verankern, Kabelrinnen tragen und Baustahl miteinander verbinden. Unter den verschiedenen verfügbaren Typen, Vollgewindestangen stechen als vielseitigste hervor: Sie sind durchgehend von einem Ende zum anderen eingefädelt, können vor Ort auf jede gewünschte Länge zugeschnitten, an jedem Punkt ihrer Länge positioniert und nach der Installation angepasst werden. Für Ingenieure und Beschaffungsteams, die Befestigungselemente für mehrere Anwendungen beschaffen, ist diese Flexibilität ein erheblicher betrieblicher Vorteil. In dieser Anleitung erfahren Sie, was Vollgewindestangen sind, wo sie verwendet werden, wie Sie die richtige Qualität auswählen und worauf Sie bei der Installation achten sollten.

Was Vollgewindestangen von anderen Befestigungselementen unterscheidet

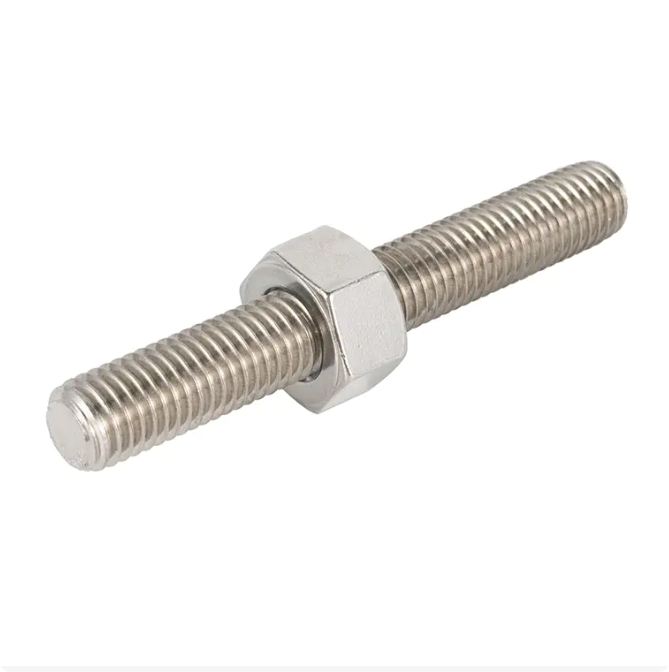

Das entscheidende Merkmal einer Stange mit Vollgewinde ist ein durchgehendes Gewinde über die gesamte Länge — kein glatter Schaft, kein Mittelteil ohne Gewinde. Dieses einzelne Designmerkmal schafft Funktionen, die mit teilweise mit Gewinde versehenen Befestigungselementen nicht erreicht werden können.

Vergleichen Sie die wichtigsten Typen nebeneinander:

Da eine Stange mit Vollgewinde keinen Kopf und keine feste Längenabhängigkeit hat, eignet sie sich hervorragend für Anwendungen mit großer Spannweite — Deckenaufhängungen, Rohrstützen über Kopf, strukturelle Zugstangen —, bei denen der Verbindungspunkt variiert und das Schneiden vor Ort gängige Praxis ist. Eine Mutter kann an beliebiger Stelle entlang der Stange positioniert werden und zwei Stangen können mithilfe einer Überwurfmutter Ende an Ende verbunden werden, wodurch die Reichweite ohne spezielle Fertigung erweitert wird.

Entdecken Sie unsere Produktpalette mit Vollgewindestange für Standard- und Sonderabmessungen in den Güten Kohlenstoffstahl, legierter Stahl und Edelstahl.

Wichtige industrielle Anwendungen von Vollgewindestangen

Nur wenige Befestigungselemente kommen in so vielen verschiedenen Branchen vor wie die Stange mit Vollgewinde. Seine Kombination aus Einstellbarkeit, Zugfestigkeit und Verfügbarkeit korrosionsbeständiger Materialien macht es zur Standardwahl für Befestigungsaufgaben mit großer Reichweite in den folgenden Sektoren.

Konstruktion — Stahlkonstruktion, Deckenbalken und voreingebettete Befestigung

Im Hochbau werden Vollgewindestangen verwendet, um Stahlrahmenkomponenten miteinander zu verbinden, betoneingebettete Ankersysteme mit oberirdischen Strukturen zu verbinden und Deckengittersysteme an Deckenplatten aufzuhängen. Durch die Möglichkeit, vor Ort präzise Längen zuzuschneiden, entfällt die Notwendigkeit maßgeschneiderter Befestigungselemente für jeden Verbindungspunkt. Voreingebettete Stäbe, die beim Gießen in Beton gegossen werden, schaffen Ankerpunkte für nachfolgende strukturelle Verbindungen — eine Technik, die häufig in Säulenbasen, Gerätefundamenten und Vorhangfassadenstützsystemen verwendet wird. Für Baustahlverbindungen, Hochfeste Bolzen für Stahlkonstruktionen Ergänzen Sie Gewindestangen, bei denen eine höhere Klemmkraft in kompakten Bolzenmustern erforderlich ist.

Maschinen — Gerätemontage und Rahmenverbindungen

Im Maschinenbau und bei der Montage industrieller Geräte dienen Vollgewindestangen als Rahmenanker, Vorrichtungspositionierungselemente und verstellbare Leitspindeln, bei denen sich eine Gleitmutter entlang der Stangenlänge bewegen muss. Das durchgehende Gewinde ermöglicht die Einstellung der Position verbundener Komponenten nach der Montage — eine Fähigkeit, die Bolzen fester Länge nicht bieten können. Dies macht sie zu Standardkomponenten in Maschinenrahmen, Prüfvorrichtungen und modularen Montagesystemen, bei denen die Feinabstimmung der Abmessungen Teil des Installationsprozesses ist.

Energiewirtschaft — Kabelrinnen, Kabelträger und Transformatorbefestigung

Elektrische Anlagen sind in hohem Maße auf Gewindestangen angewiesen, um Kabelrinnen an strukturellen Decken und Wänden aufzuhängen, Leitungsläufe zu stützen und Transformator- und Schaltanlagengeräte an Montagerahmen zu befestigen. Die Stangen werden typischerweise mit Kanalmuttern und Federmuttern gepaart, um eine werkzeuglose Neupositionierung entlang von Strebenkanalsystemen zu ermöglichen — die Standardaufhängungsmethode in gewerblichen und industriellen Elektroarbeiten. Installationsgeschwindigkeit und Positionsflexibilität machen Vollgewindestangen zum bevorzugten Befestigungselement für diese Systeme.

Petrochemie und Pipeline-Engineering — Fernverbindungen und korrosionsbeständige Befestigung

In petrochemischen Anlagen und Pipeline-Infrastrukturen werden Gewindestangen verwendet, um Pipelines über lange horizontale Strecken zu stützen, Ventile und Instrumente an Rohrgestellen zu befestigen und Tanks und Druckbehälter an Strukturstützen zu befestigen. Die anspruchsvollen Umgebungen von Raffinerien und chemischen Verarbeitungsanlagen — hohe Temperaturen, chemische Belastung, erhöhte Luftfeuchtigkeit — erfordern sortenspezifische Materialien anstelle von Standard-Kohlenstoffstahl. Hier werden legierte Stahlsorten und Edelstahlvarianten unerlässlich, wie im Abschnitt Materialien unten behandelt.

Dekorationstechnik — Innenaufhängung, Beleuchtung und Vorhangfassadenverstellung

Bei Architektur- und Innenausbauarbeiten stellen Vollgewindestangen das verstellbare Aufhängesystem für aufgehängte Beleuchtungskörper, dekorative Deckenelemente und die Einstellung von Vorhangfassadenhalterungen bereit. Die Möglichkeit, eine Mutter an einer beliebigen Stelle entlang der Stangenlänge zu positionieren und an Ort und Stelle zu verriegeln, ermöglicht es Bauunternehmern, die Installationshöhen nach der Befestigung der Stange zu optimieren — ein praktischer Vorteil bei der Arbeit mit unebenen Strukturdecken oder geneigten Oberflächen.

Materialklassen und Leistungsanforderungen

Die Auswahl der richtigen Materialqualität ist die folgenreichste Spezifikationsentscheidung für Vollgewindestangen. Die drei Hauptkategorien befassen sich jeweils mit unterschiedlichen Arbeitsbedingungen.

Standard-Kohlenstoffstahl — Allzweckanwendungen

Gewindestangen aus Stahl mit niedrigem und mittlerem Kohlenstoffgehalt (die üblicherweise ASTM A307 Klasse A oder gleichwertigen DIN/ISO-Normen entsprechen) sind die Standardwahl für strukturelle Innenanwendungen, trockene Umgebungen und unkritische Baugruppen. Sie bieten den besten Wert pro Zugfestigkeitseinheit und lassen sich für einen mäßigen Korrosionsschutz einfach schneiden, einfädeln und verzinken. Für Standardkonstruktionen, Maschinenrahmen und elektrische Innenarbeiten in geschützten Umgebungen ist Kohlenstoffstahl typischerweise die geeignete Spezifikation.

Hochfester legierter Stahl — Schwerlast- und Hochtemperaturbetrieb

Wo Standard-Kohlenstoffstahl nicht ausreicht — Hochdruck-Rohrleitungssysteme, Stromerzeugungsanlagen, Druckbehälterbaugruppen und Strukturverbindungen, die eine erhöhte Zugfestigkeit erfordern — werden legierte Stahlsorten angegeben. Am häufigsten wird ASTM A193 Klasse B7 verwendet, ein legierter Chrom-Molybdän-Stahl, der abgeschreckt und angelassen wird, um eine Mindeststreckgrenze von 105 ksi und eine Zugfestigkeit von 125 ksi zu erreichen. Es ist für Betriebstemperaturen bis zu 427 ° °C (800 ° °F) ausgelegt und stellt damit die Standardspezifikation für Öl und Gas, Stromerzeugung und Schwerindustriebefestigungen dar. Unser ASTM A193 B7 Gewindestangen für Hochtemperaturbetrieb werden nach vollständiger Spezifikation hergestellt, wobei pro Charge Materialprüfberichte verfügbar sind.

Für Niedertemperatur- und Kryoanwendungen — üblich in LNG-Anlagen und Kühlhausinfrastruktur — ASTM A320 Klasse L7 bietet die erforderliche Schlagzähigkeit bei Temperaturen unter Null, die Standardlegierungsstahl B7 nicht liefern kann. Sehen Sie sich unsere an ASTM A320 L7 Gewindestangen für Niedertemperaturbetrieb für Spezifikationen und verfügbare Größen.

Edelstahl — Korrosionsbeständige und hochsaubere Umgebungen

In Umgebungen, in denen Kohlenstoffstahl unannehmbar schnell korrodiert — Küstenbau, chemische Verarbeitung, Lebensmittel- und Pharmaanlagen, architektonische Außenarbeiten — Gewindestangen aus Edelstahl sind spezifiziert. Klasse 304 deckt die meisten Innen- und allgemeinen Außenanwendungen ab. Klasse 316, die Molybdän für eine verbesserte Beständigkeit gegen Chloride und chemische Exposition enthält, wird in Meeres-, Petrochemie- und Säurewaschumgebungen benötigt. Der Kompromiss sind die Kosten: Edelstahlstäbe haben einen erheblichen Preisaufschlag gegenüber Kohlenstoffstahl, weshalb eine korrekte Umweltbewertung vor der Spezifikation wichtig ist.

So wählen Sie die richtige Vollgewindestange für Ihr Projekt aus

Vier Spezifikationsabmessungen bestimmen, ob eine Stange mit Vollgewinde in einer bestimmten Anwendung die richtige Leistung erbringt.

1. Durchmesser und Gewindesteigung

Gewindedurchmesser und -teilung müssen mit den Muttern und Gewindelöchern in der Baugruppe übereinstimmen. Metrische Stäbe folgen den ISO-Normen (M6 bis M64 sind in der Industrie am gebräuchlichsten); Stäbe der Zollserie folgen UNC oder UNF gemäß ASME B1.1. Das Mischen von metrischer und Zoll-Hardware ist ein häufiger Installationsfehler, der zum Abisolieren des Gewindes führt. — Bestätigen Sie vor der Bestellung den Gewindestandard aller passenden Komponenten.

2. Länge und Schneiden vor Ort

Vollgewindestangen werden normalerweise in Standardlängen von 1 Meter oder 3 Metern (oder gleichwertigen imperialen Längen) geliefert und vor Ort mit einer Metallsäge, einem Winkelschleifer oder einem Stangenschneider auf die richtige Größe zugeschnitten. Nach dem Schneiden sollte das abgeschnittene Ende entgratet und bei Bedarf mit einer Gewindewiederherstellungsmatrize erneut verfolgt werden, um einen sauberen Muttereingriff zu gewährleisten. Durch die Bestellung von Stäben nahe der erforderlichen Länge werden sowohl Materialverschwendung als auch Schnittzeit reduziert.

3. Oberflächenbehandlung

Für Kohlenstoffstahlstäbe im Freien oder in mäßig korrosiven Umgebungen bietet die Verzinkung (elektrogalvanisiert) einen grundlegenden Schutz. Die Feuerverzinkung bietet eine schwerere Beschichtung und eine deutlich längere Lebensdauer im Freien. Bei starker Korrosion ist die Spezifikation von Edelstahl zuverlässiger als die Verwendung von Oberflächenbeschichtungen auf Kohlenstoffstahl. Unser Schwere Sechskantmuttern für Gewindestangenbaugruppen sind in passenden Oberflächenbehandlungen erhältlich, um die galvanische Kompatibilität der gesamten Befestigungsbaugruppe sicherzustellen.

4. Kompatibilität der passenden Hardware

Eine vollständig mit Gewinde versehene Stange ist Teil eines Systems. Die damit verbundenen Muttern, Unterlegscheiben und Kupplungen müssen hinsichtlich Gewindestandard, Qualität und Oberflächenbehandlung übereinstimmen. Für hochfeste Legierungsstäbe (B7) sind schwere Sechskantmuttern der Güteklasse 2H nach ASTM A194 die Standardpaarung. Verwenden Sie bei rostfreien Stäben rostfreie Muttern der gleichen Qualität, um galvanische Korrosion an der Schnittstelle zu vermeiden. Eine Nichtübereinstimmung der Muttern- und Stangenqualität — insbesondere bei Verwendung von Muttern mit Standardfestigkeit an hochfesten Stangen — überträgt die Spannung auf das schwächere Bauteil und beeinträchtigt die Nennkapazität der Baugruppe.

Installationstipps und häufige Fehler, die Sie vermeiden sollten

Vollgewindestangen sind einfach zu installieren, aber eine Handvoll wiederkehrender Fehler sind für die meisten Feldausfälle verantwortlich.

Schneiden ohne Entgraten. Ein abgeschnittenes Ende mit einem Grat oder einem komprimierten Gewinde greift nicht sauber in eine Mutter ein. Entgraten Sie die Schnittenden immer mit einer Feile oder einem Schleifer und verfolgen Sie den Faden erneut mit einer Matrize, wenn der Schnitt mit einer Klinge vorgenommen wurde, die das Fadenprofil verzerrt hat. Das Aufdrücken einer Mutter auf ein beschädigtes Gewinde verursacht Abrieb und erschwert oder macht eine anschließende Demontage unmöglich.

Unterziehen bei Aufhängungsanwendungen. Gewindestangen im Überkopfaufhängungsbetrieb — Deckengitter, Kabelrinnen, Beleuchtung — sind auf das richtige Mutterndrehmoment angewiesen, um die Klemmlast gegen Vibrationen aufrechtzuerhalten. Unterspannte Verbindungen lösen sich allmählich, insbesondere in Umgebungen mit mechanischen Vibrationen durch HVAC-Geräte oder Fußgängerverkehr auf darüber liegenden Etagen. Verwenden Sie einen Drehmomentschlüssel oder einen kalibrierten Schlagschrauber und tragen Sie dort, wo Vibrationen zu erwarten sind, eine Gewindesicherungsmasse auf.

Verzicht auf Festfressen verhindernde Edelstahlbaugruppen. Edelstahlgewinde neigen zum Abrieb — die Oxidschicht, die Edelstahl seine Korrosionsbeständigkeit verleiht, erhöht auch die Reibung zwischen den zusammenpassenden Edelstahlgewinden unter Drehmoment. Sobald die Abriebfestigkeit einsetzt, klemmt die Mutter und die Stange muss abgeschnitten werden. Tragen Sie vor der Montage Molybdändisulfid oder eine Anti-Seize-Verbindung auf PTFE-Basis auf rostfreie Gewinde auf und ziehen Sie sie langsam von Hand fest, bevor Sie Drehmoment aufbringen.

Verwendung der falschen Nusssorte. Bei Hochlast-Struktur- und Druckanwendungen muss die Mutter so ausgelegt sein, dass sie zur Stange passt. Eine Standard-Sechskantmutter an einer A193 B7-Stange löst sich, bevor die Stange nachgibt — der Fehlermodus liegt in der Mutter, nicht in der Stange, und die Baugruppe gibt keine Warnung aus, bevor sie loslässt. Geben Sie für alle hochfesten Stangenbaugruppen schwere Sechskantmuttern der entsprechenden ASTM A194-Klasse an.

Ignorieren der Wärmeausdehnung im Hochtemperaturbetrieb. Bei der Stromerzeugung und petrochemischen Anwendungen, bei denen Stäbe bei erhöhten Temperaturen arbeiten, muss die Baugruppe die Wärmeausdehnung berücksichtigen. Festverbindungsstücke ohne Ausdehnungsmöglichkeit erzeugen beim Aufheizen des Systems eine Biegespannung in der Stange. Konsultieren Sie die geltende technische Norm für Dehnungsfugenanforderungen, wenn Sie Vollgewindestangen für den Hochtemperaturbetrieb spezifizieren.
